剖视图和断面图(GB/T 17452—1998)

剖视图是假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形。剖视图可简称为剖视

断面图是假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形。断面图可简称为断面

剖面区域是假想用剖切面剖开物体，剖切面与物体的接触部分

剖

切

面

的

分

类

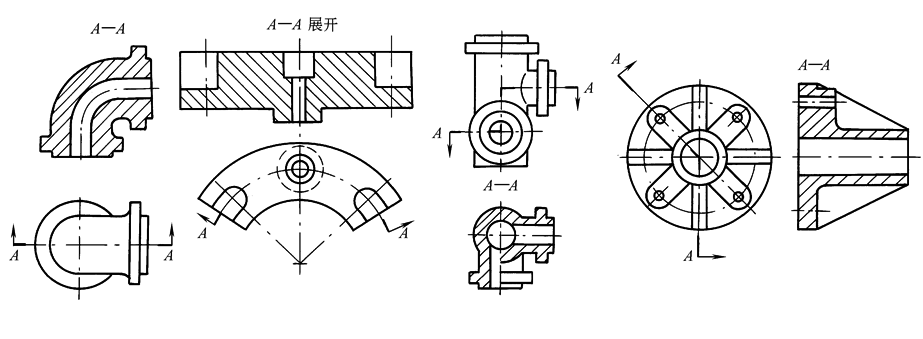

根据物体的结构特点，可选择单一剖切面(平面或柱面)(图1、图2)、几个平行的剖切平面(图3)或几个相交的剖切面(平面或柱面)(图4)

图1　　　　　　　　　　　　　　图2　　　　　　　　　　　　　　图3　　　　　　　　　　　　　　　　　　　图4

剖

视

图

的

分

类

全剖视图

用剖切面完全地剖开物体所得的剖视图(图5)

图5

半剖视图

当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形，此图形可以对称中心线为界，一半画成剖视图，另一半画成视图(图6)

图6

局部剖视图

用剖切面局部地剖开物体所得的剖视图(图7)

图7

断

面

图

的

分

类

移出断面图

移出断面图的图形应画在视图之外，轮廓线用粗实线绘制，配置在剖切线的延长线上，或其他适当位置(图8)

图8

重合断面图

重合断面图的图形应画在视图之内，断面轮廓线用实线绘出。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓仍应连续画出，不可间断(图9)

图9

剖

视

图

和

断

面

图

的

标

注

一般应标注剖视图或移出断面图的名称“×—×”(×为大写拉丁字母或阿拉伯数字)。在相应的视图上用剖切符号表示剖切位置和投射方向，并标注相同的字母(图5)

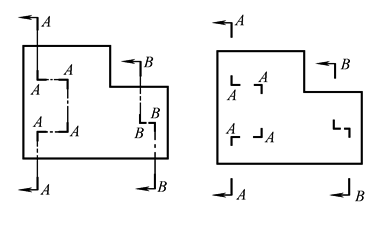

剖切符号、剖切线和字母的组合标注如图10所示。剖切线也可省略不画，如图11所示

　　　图10　　　　　　　　　图11
