基本要求(GB/T 4458.6—2002)

1.GB/T 17452是本部分的基础，本部分是对GB/T 17452的补充。全剖视图、半剖视图、局部剖视图、移出断面图、重合断面图的基本表示法见GB/T 17452

2.绘制剖视图和断面图的图线应符合GB/T 17450和GB/T 4457.4的规定

3.剖面区域的表示法应遵循GB/T 17452的要求

4.零件上的肋、轮辐、紧固件、轴，其纵向剖视图通常按不剖绘制

5.GB/T 4458.1中的基本视图的配置规定同样适用于剖视图和断面图，见图1∶A—A、图2∶B—B。剖视图和断面图也可按投影关系配置在与剖切符号相对应的位置，见图2∶A—A，必要时允许配置在其他适当位置

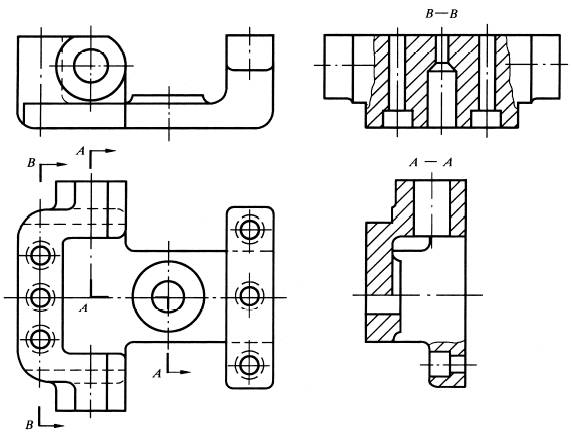

图1  剖视图的配置(一)

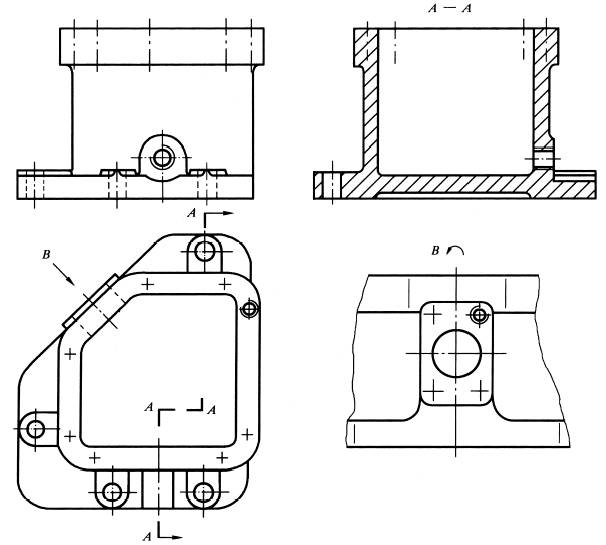

图2  剖视图的配置(二)
