管架与管子支吊架 |
|||
|
建筑中常用的管架结构型式 |
|||
|
序号 |
项 目 |
内 容 |
图号 |
|
1 |
独立式管架 |
这种管架适于在管径较大、管道数量不多的情况下采用。有单柱式和双柱式两种(根据管架宽度和推力大小而定)。这种形式，应用较为普遍，设计和施工也较简单 |
图1a |
|
2 |
悬臂式管架 |
悬臂式管架与一般独立式管架不同点在于把柱顶的横梁改为纵向悬臂，作管路的中间管座，延长了独立式管架的间距，使造型轻巧、美观。其缺点是管路排列不多，一般管架宽度在1.0m以内 |
图1b |
|
3 |
梁式管架 |
梁式管架可分为单层和双层，又有单梁和双梁之分。常用的梁式管架为单层双梁结构，跨度一般在8~12m之间，适用于管路推力不太大的情况。可根据管路跨度不同，在纵向梁上按需要架设不同间距的横梁，作为管道的支点或固定点，也可成横架式 |
图1c |
|
4 |
桁架式管架 |
适用于管路数量众多，而且作用在管架上推力大的线路上。跨度一般在16~24m之间，这种形式的管架外形比较宏伟，刚度也大，但投资和钢材耗量也大 |
图1d |
|
5 |
悬杆式管架 |
这种管架适用于管架较小、多根排列的情况。要求管路较直，跨度一般在15~20m之间，中间悬梁一般悬吊在跨中1/3长度处。其优点是造型轻巧，柱距大，结构受力合理。缺点是钢材耗量多，横向刚性差(对风力和振动的抵抗力较好)，施工和维修要求较高，常需校正标高(用花兰螺栓)，而且拉杆金属易被腐蚀性气体腐蚀 |
图1e |
|
6 |
悬索式管架 |
这种管架适用于管路直径较小，需跨越宽阔马路、河流等情况；跨越大跨度时可采用小垂度悬索管架。悬索下垂度与跨度之比，一般可选1/10~1/20 |
图2a |
|
7 |
钢绞线铰接管架 |
管架与管架之间设拉杆，在沿管路方向，由于管架底部能够转动，不会产生弯矩，固定管架及端部的中间管架采用钢铰线斜拉杆，使整体形成稳定。作用于管架的轴向推力，全部由水平拉杆或斜拉杆承受。适用于管路推力大和管架变位量大的情况 |
图2b |
|
8 |
拱形管道 |
当管路跨越公路、河流、山谷等障碍物时，利用管路自身的刚度，煨成弧状，形成一个无铰拱，使管路本身除输送介质外，兼作管承结构，拱形又可考虑作为管路的补偿设施，这种方案称为拱形管道 |
图2c |
|
9 |
下悬管道 |
适用于小直径管路通过公路、河流、山谷等障碍物，管路内介质或凝结水允许有一定积存时，利用管路自身的刚度作为支承结构的情况 |
图2d |
|
10 |
墙架 |
当管径较小，管道数量也少，且有可能沿建筑物(或构筑物)的墙壁敷设时，可以采用如图2e所示的各种型式的墙架 |
图2e |
|
11 |

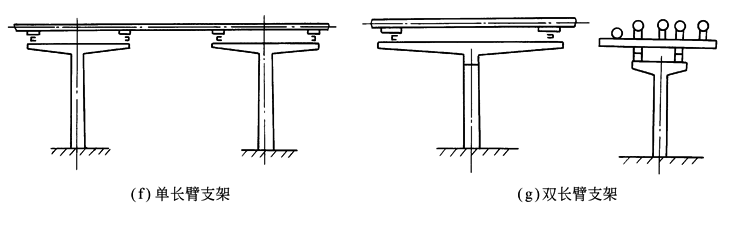

长臂管架 |
长臂管架可分为单长臂管架与双长臂管架两种 单长臂管架适用于DN150mm以下的管道。长臂管架的优点是增大管架跨距，解决小管径架空敷设时管架过密的问题 |
图2f、g |
|

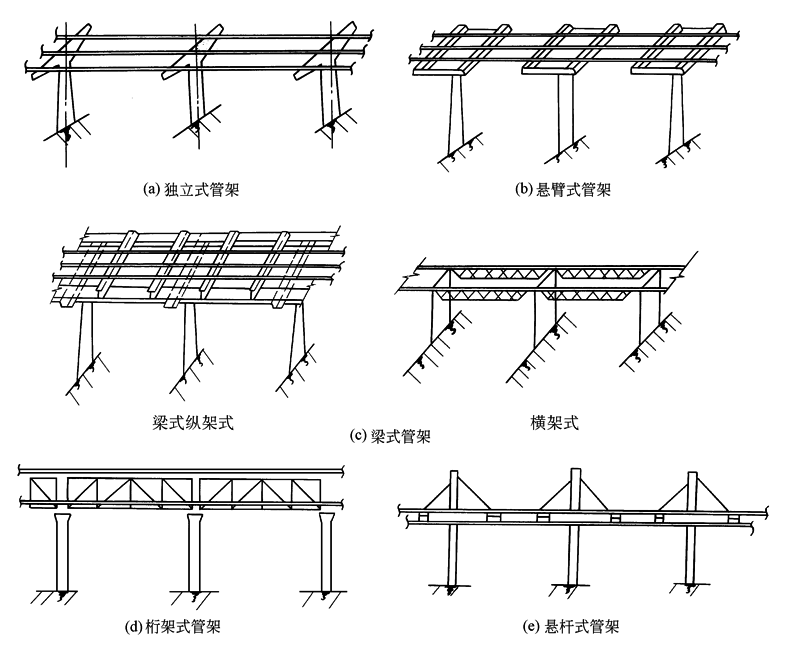

图1 管架

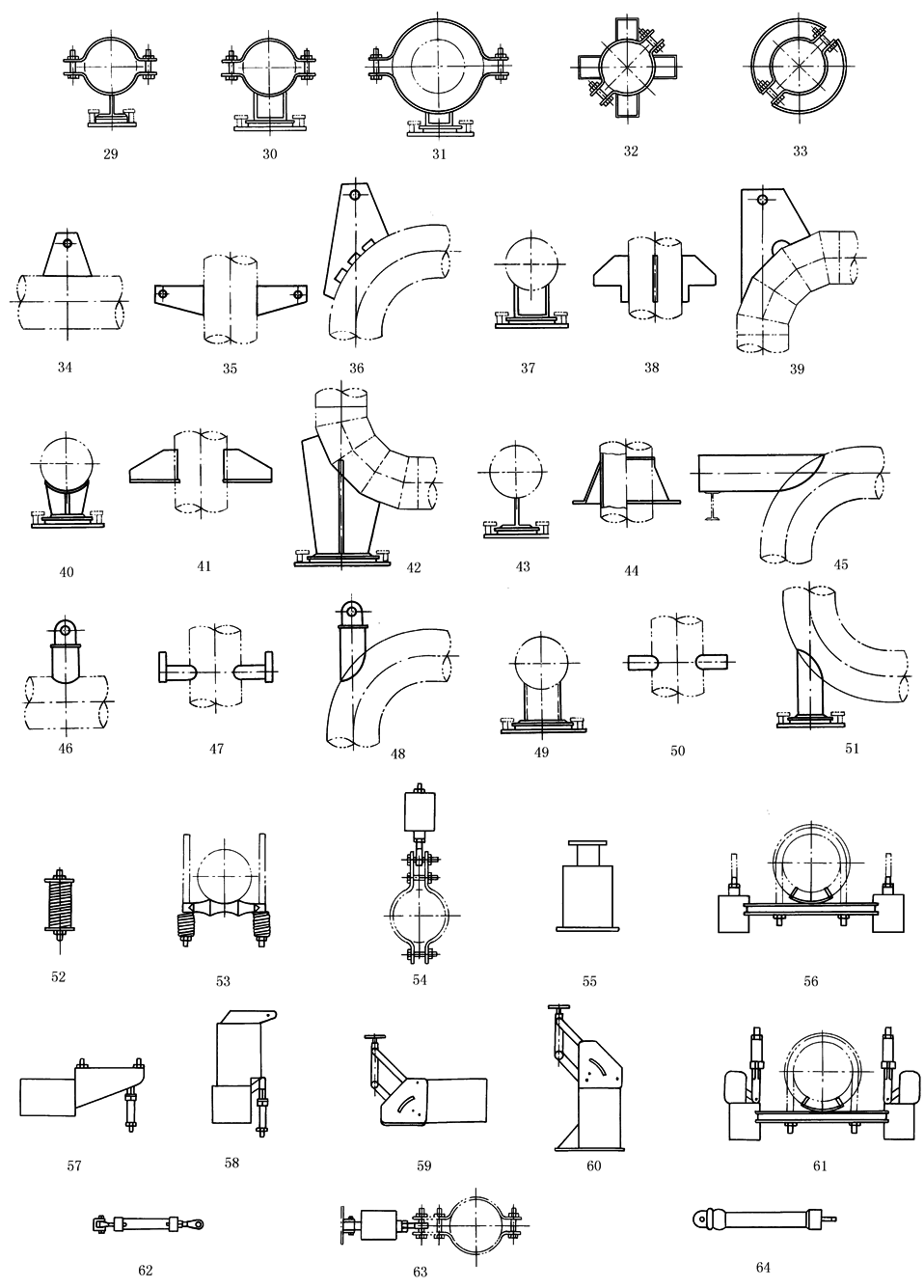

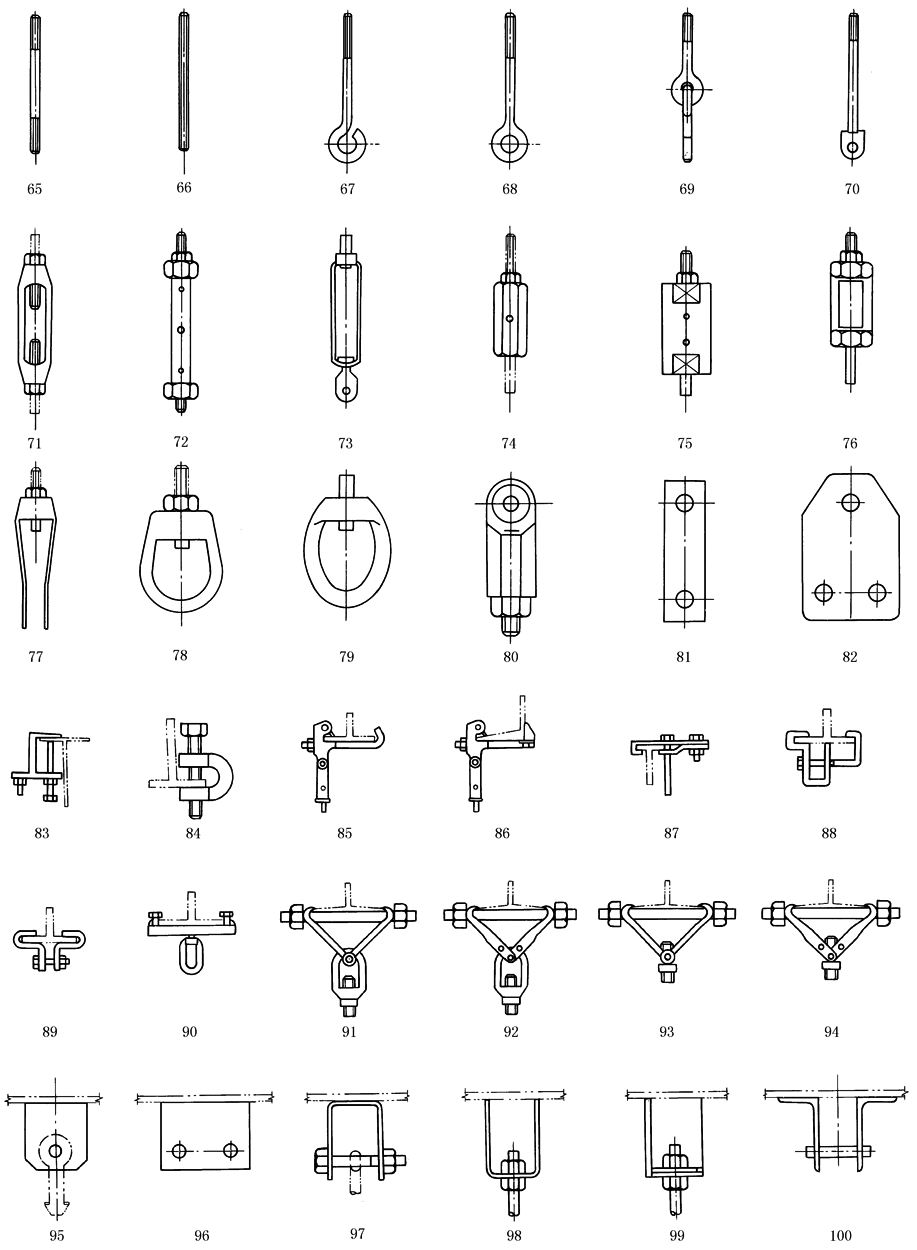

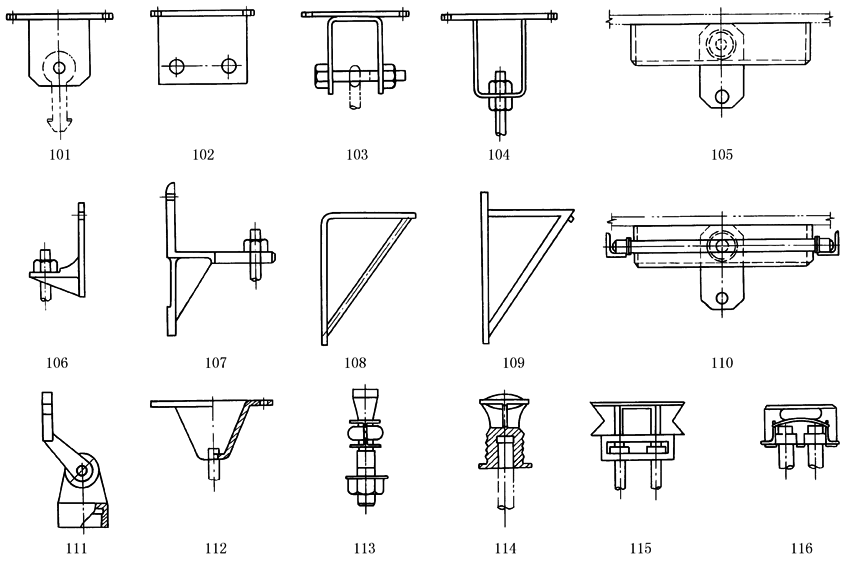

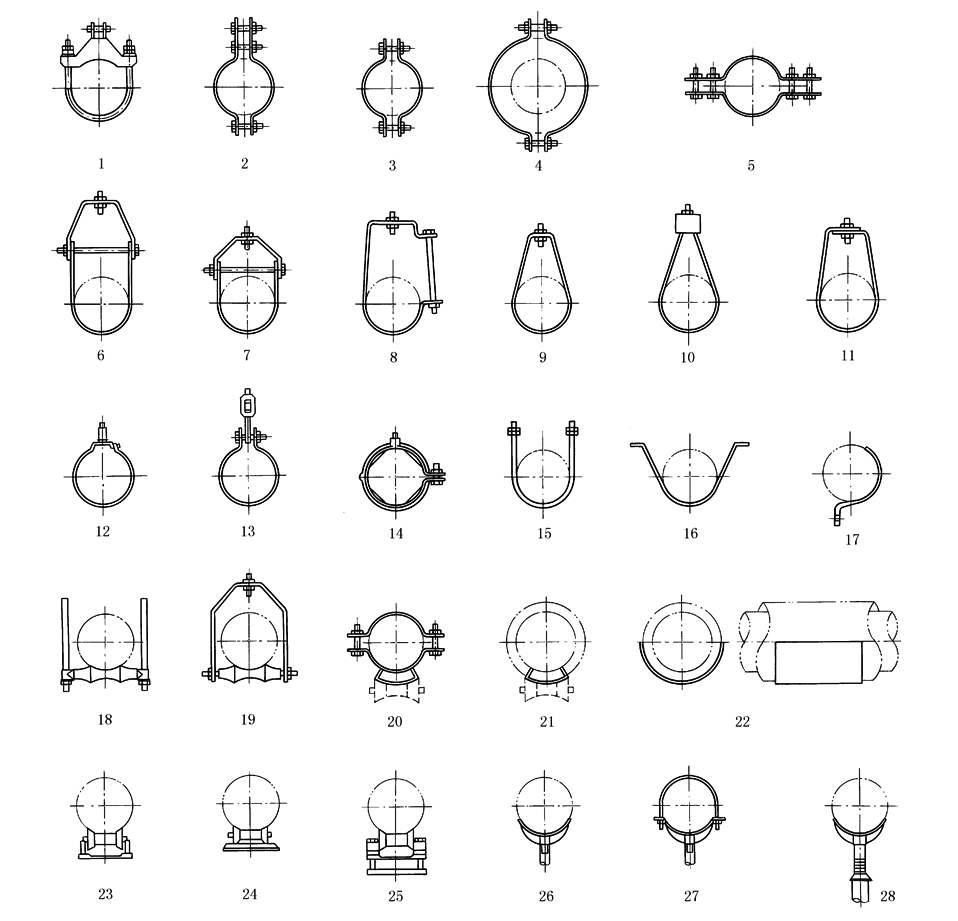

图2 管架 GB/T 17116.1—1997管子的典型的支吊架标准零部件如图3所示。该支吊架标准只适用于管子或类似材料。结构强度要计算确定。支吊架部件通常分为四类：管道连接部件(简称管部)、功能件、中间连接件和承载结构地脚连接部件 图中1~51为管部；52~56为弹簧组件，54~56为变力弹簧组件，57~61为恒力弹簧组件，62、63为弹簧减振器，64为阻尼器，这些为功能件；65~82为连接件；根部为83~116
图3 典型的支吊架标准零部件 管道支吊架的标准有(皆2004年确认有效)： 管道支吊架 第1部分：技术规范 GB/T 17116.1—1997 管道支吊架 第2部分：管道连接部件 GB/T 17116.2—1997 管道支吊架 第3部分：中间连接件和建筑结构连接件 GB/T 17116.3—1997 还有，管架标准图HG/T 21629—1999，可供一般情况下选用。各厂家或公司还根据用途不同生产有各种类型的管架，例如图4所示的管架

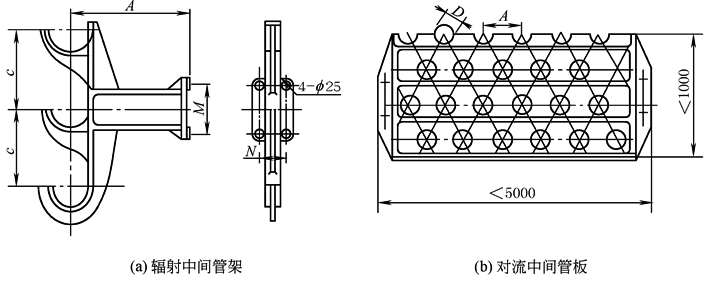

图4 管架 |
|||
