挖掘机机架

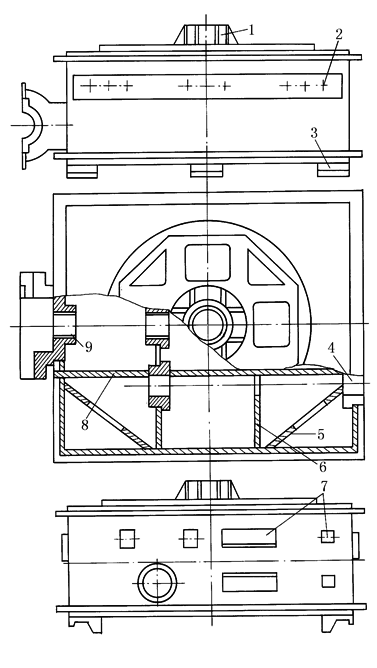

1) 图1为4m³采矿挖掘机底架的下架图，与履带架组成支持整机的底架

该下架为呈蜂窝状的焊接箱形结构，内部用隔板6、井字板8焊成井字形，对角焊有斜板5。上下盖板留有开孔，便于进行检修、安装工作

箱形结构的下架刚度大，承载能力强，能保证机器原地转弯时有较好的刚性

图1  4m³采矿挖掘机底架的下架

1—轴座；2—螺栓孔；3—钩牙；4—轴孔；5—斜板；6—隔板；7—机座；8—井字板；9—轴孔

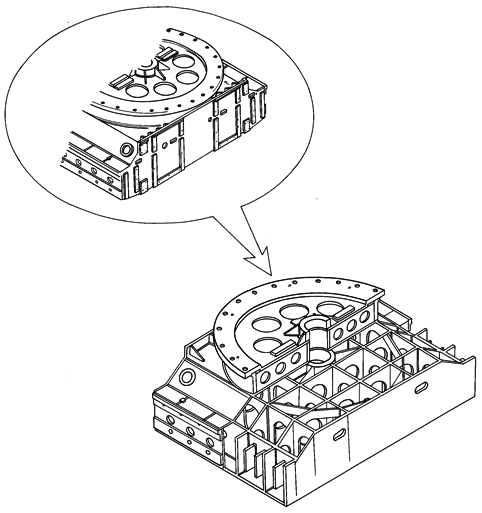

2) 图2所示是23m³采矿挖掘机的下架，该下架是焊接的箱形结构，是由上下盖板间许多纵横交错、垂直布置的隔板焊接而成。下架中一些关键性隔板，都是由具有耐低温、高冲击韧性的优质钢材制造。随着抗疲劳设计原理和焊接技术的迅速发展，结构不连续所引起的应力集中已减小到最低限度

图2  23m³挖掘机下架

3) 履带架。履带架是用来承受来自下架的载荷并传递给支重轮的构件，有铸钢件也有焊接件，是一封闭箱形结构，简单可靠

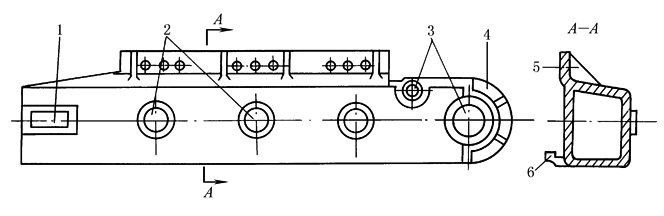

图3所示是4m³采矿挖掘机的履带架，其左端开有装张紧机和导向轮的轴孔1，三个装支重轮的心轴孔2，右端为减速器的机壳4及驱动轮的轴孔3，上面是缓倾斜的斜面并加工有与下架联接用的螺钉孔5，下面有三个同下架相连的钩牙6

图3  履带架

1，3—轴孔；2—心轴孔；4—机壳；5—螺钉孔；6—钩牙

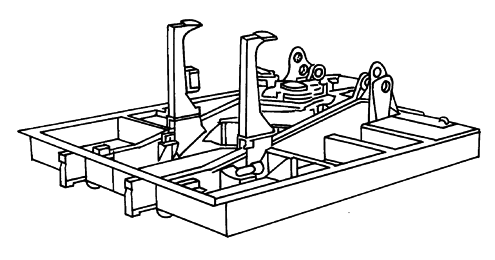

4) 图4所示为卡特皮勒公司235型液压挖掘机的回转平台。它用螺栓固定在回转轴承组件的外侧，并支承行走机构上面的部件。两个箱形截面纵梁构成平台的主梁，它和箱形截面的横梁连接，形成臂杆支承架组件和回转驱动机构的坚固支座。中心箱形结构件的四周焊有槽钢，构成整个机架，并为安装燃油箱、液压油箱、液压控制阀、电池和驾驶室提供坚固的支座

图4  回转平台

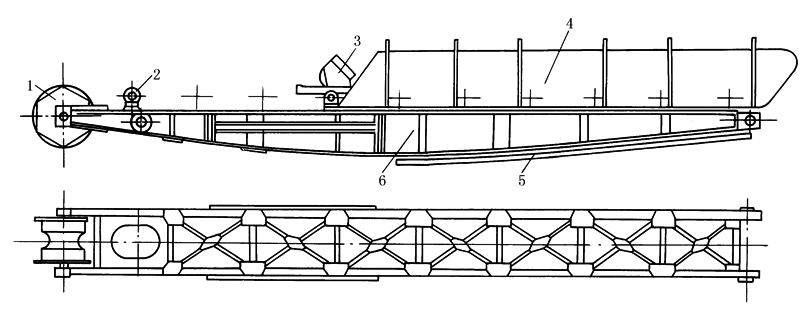

5) 斗桥。链斗挖泥船中，斗桥是支承全部斗链进行挖掘工作的大梁，为桁架结构，如图5所示

图5  斗桥

1—下导轮；2—导链滚筒；3—斗链；4—上部挡泥板；5—底部挡泥板；6—斗桥

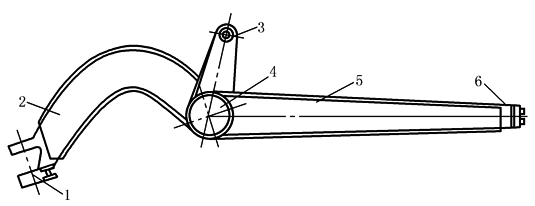

6) 图6为铲运机工作装置的辕架，主要由曲梁(俗称象鼻梁)和Ⅱ形架组成。曲梁2用钢板焊接成箱形断面，其后端焊接在横梁4的中部。臂杆5也为整体箱形断面，按等强度原则作变断面设计，其前部焊接在横梁的两端。因横梁在铲运机作业中主要受扭，故作圆形断面设计。连接座6为球形铰座

图6  CL7型铲运机辕架

1—牵引架；2—曲梁；3—提升油缸支座；4—横梁；5—臂杆；6—铲运斗球销连接座
