起重运输机械机架

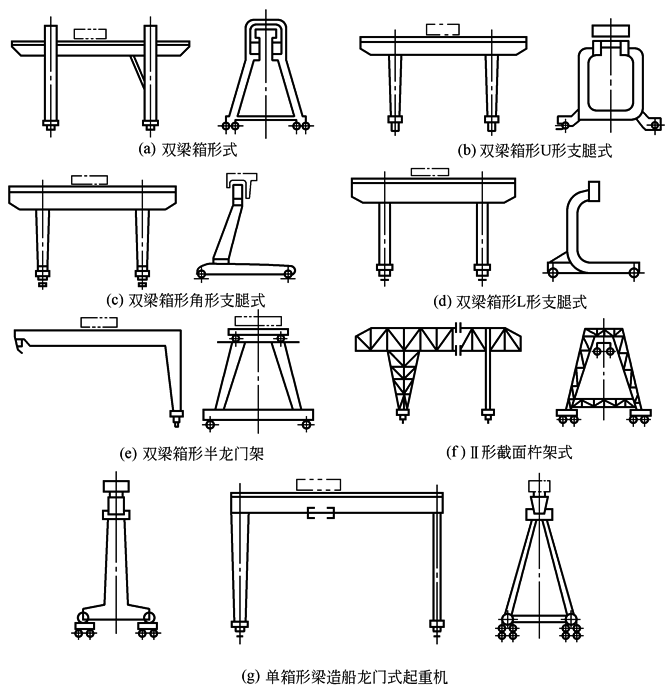

1)起重机的型式很多，对于非标准设计的机架可以用作参考。例如，门式起重机的结构就有图1几种类型

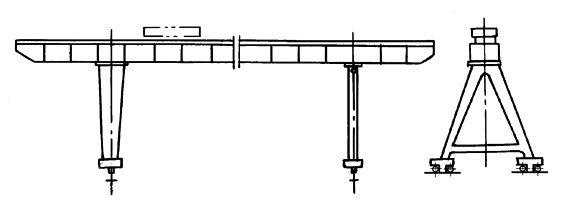

(h)刚性-挠性支腿架形空腹桁架形龙门起重机

图1   门式起重机的结构类型

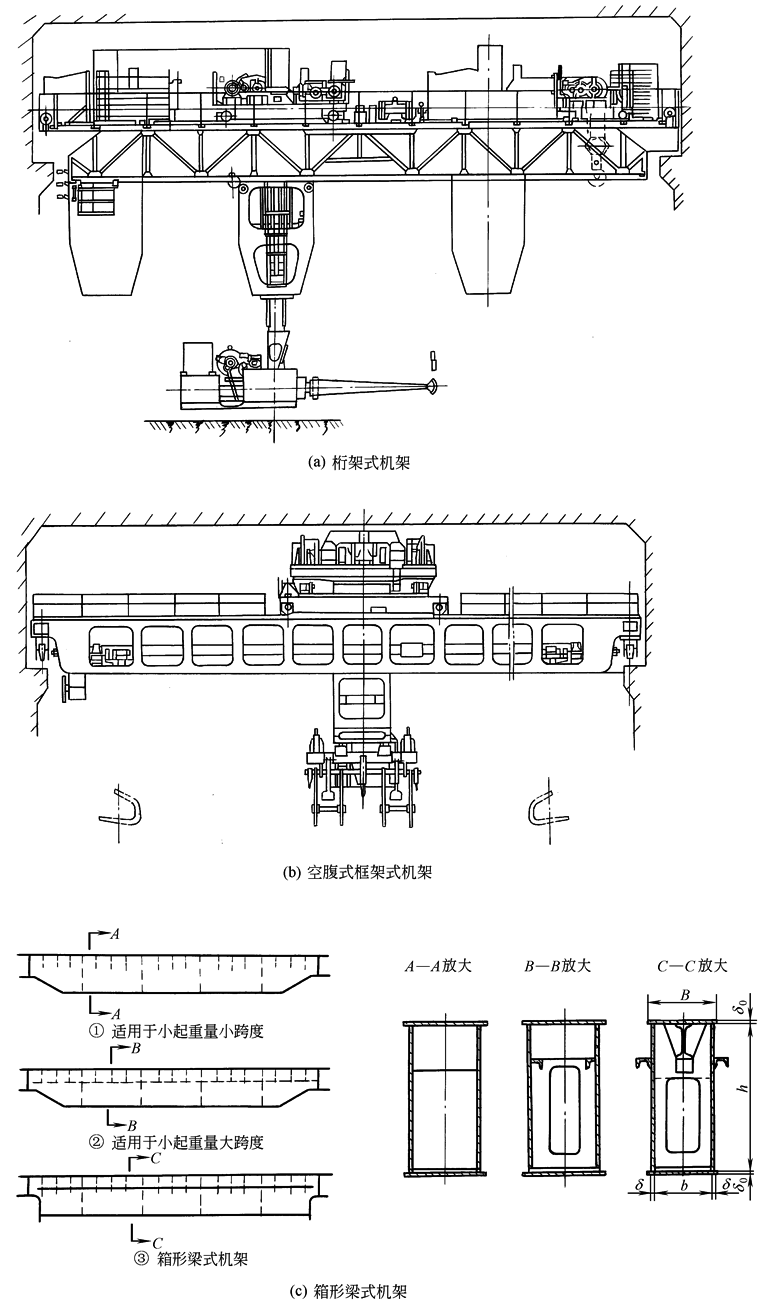

2)图2为桥式起重机的三种大梁型式。图a为桁架式起重机机架；图b为空腹式框架式起重机机架；图c为箱形梁式起重机机架，箱形梁式起重机机架的实际施工图见参考文献[13](包括梁的起拱度，焊接等)

图2  桥式起重机机架

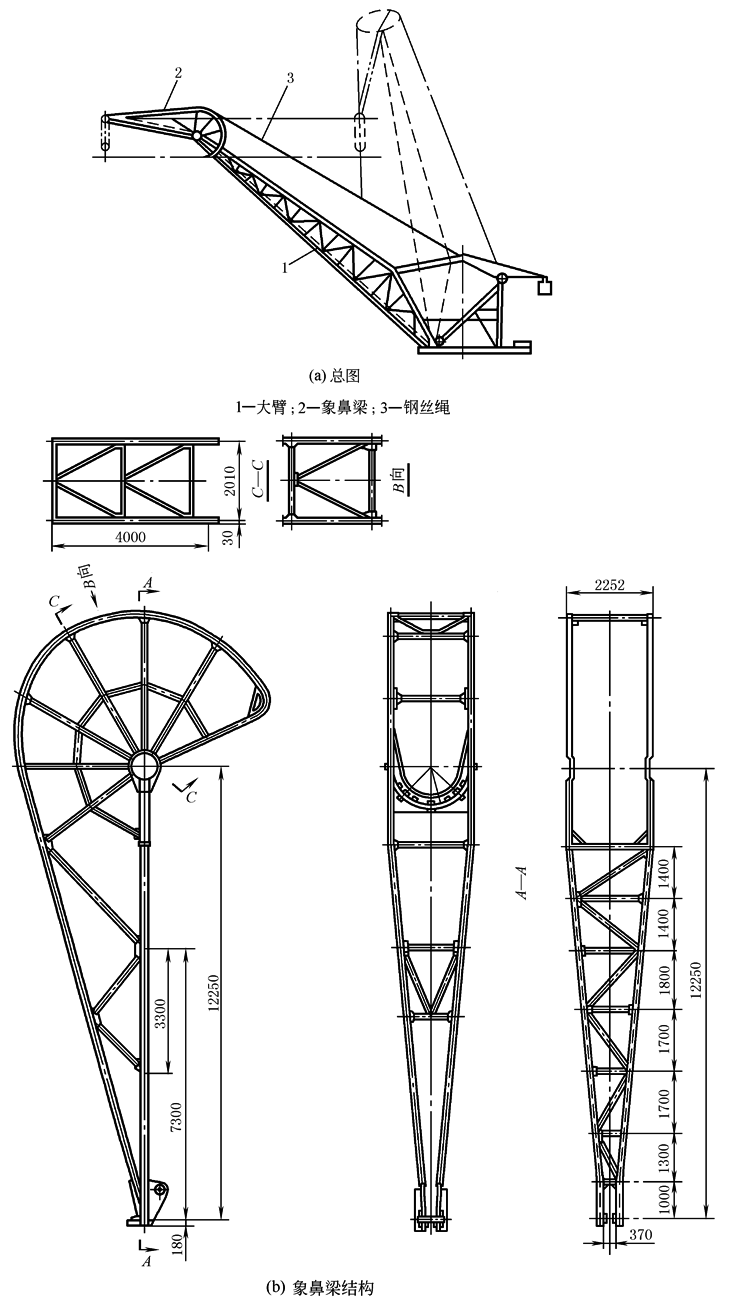

3)图3是象鼻组合臂架，图a是其一种形式；图b是象鼻梁结构图

图3  象鼻组合臂梁

4)图4是桅杆式机架；图5为带式输送机机架的一种——吊挂式带式输送机的钢绳机架

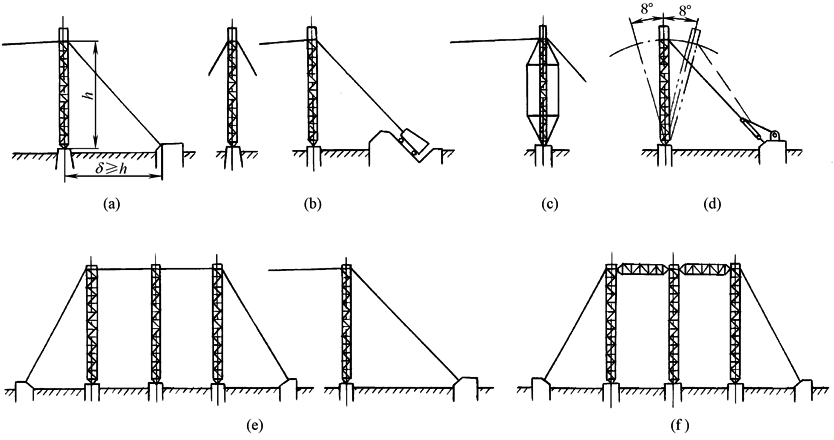

图4  缆索起重机桅杆式机架

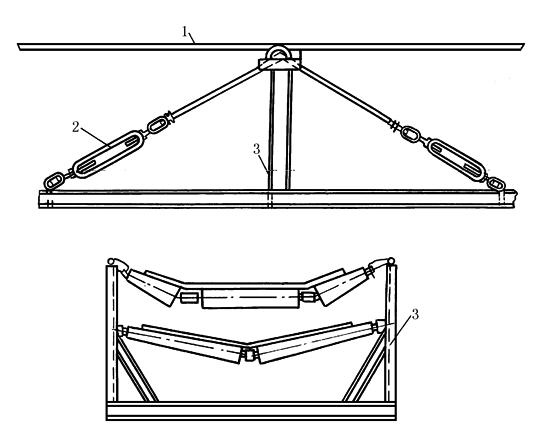

图5  吊挂式带式输送机的钢绳机架

1—机架绳；2—花篮螺丝；3—收绳架
