摩托车车架和拖拉机架

1)拖拉机车架类似于汽车车架，但简单得多。图1为履带式拖拉机机架型式。机架按结构型式主要分为半架式和全架式。图a为半架式机架，由后桥壳体和纵横梁组成，刚性较好，广泛用于采用整体台车行走系的履带拖拉机，特别是工业用履带拖拉机。图b为全架式机架，由纵横梁组成，各部件均安装在上面，拆装方便，多用于采用平衡台车或独立台车行走系的履带拖拉机。轮式拖拉机的履带变型采用无架式和半架式

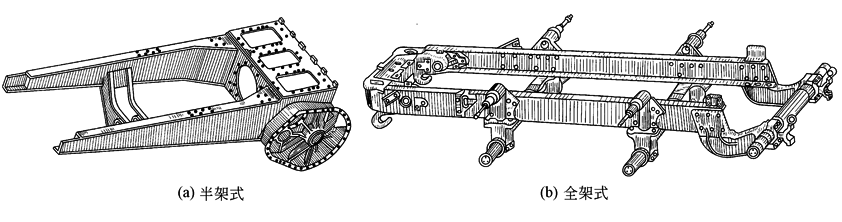

图1  履带式拖拉机机架型式

2)目前摩托车车架的形式主要分成三大类：

① 主梁结构式车架又称脊骨型车架，见图2a，是用一根或两根主梁做脊骨的车架，这种车架应用比较广泛；

② 菱形式车架(车架形似钻石状，又称钻石式车架)，见图2b，这种车架属于空间结构形式。发动机横置在钻石形内，作为车架的一个支承点，能增强车架的强度和刚度，道路竞赛摩托车应用较多；

③ 托架式车架(车架形似摇篮，又称摇篮式车架)，见图2c，也属空间结构形式。发动机安装在摇篮形中，由于发动机下面有钢管支承，对发动机能起保护作用，所以许多越野车用此类车架

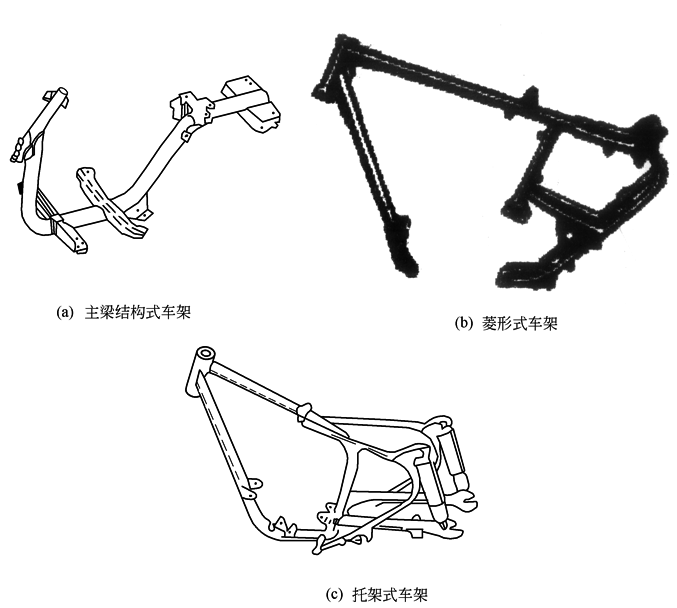

图2  摩托车车架

摩托车的车架看上去只是几支杆件焊接在一起，比较简单，实际上它的设计涉及多方面的因素。车架除必须要有足够的强度和刚度外，而且在重量、造型等方面也有相应的要求

① 不同使用对象的摩托车车架强度是不一样的，例如街车就比越野车的强度要低

② 车架的结构尺寸要符合要求。车架的设计既要考虑到车辆的敏捷又不宜太灵活，既要稳定又不宜太沉重。车架有些部分，影响摩托车运行的平稳性。例如转向轴头，涉及到前叉倾角。前叉倾角大，转向时方向把手移动的角度也就小，拖曳距就大，前轮回转中的扭力也就越大，车子也就觉得越稳定。所以美式摩托车车型虽然较大，但由于前叉角度较大，行驶起来十分平稳。但拖曳距越大转向就越重手，因此一般轻型摩托车的拖曳距在85~120mm之间

③ 摩托车在行驶中所产生的转向力、离心力及车子的颠簸，都会促使转向轴头向侧扭，为抵抗这种侧向扭力，车架常使用粗大的管梁和加强杆，从发动机两侧伸延至转向轴头位置焊接

④ 车架重量要轻，多用含有钛、铌、钒等微量元素的高强度钢材。有些车辆已应用铝合金车架或钛合金车架。减轻摩托车本身的重量，等于增加了发动机的功率
