短行程带式制动器计算 |
||||||||||
|
表1 |
||||||||||
|
项 目 |
计 算 公 式 |
说 明 |
||||||||
|

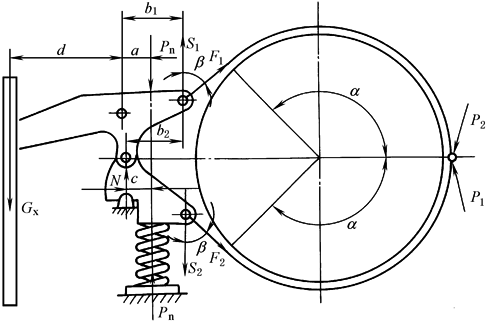

力 图 |
|
|
||||||||
|
垂直力S1，S2(不计自重)/N |
|
以上下曲杆的平衡条件求出S1，S2 Pn——弹簧力，N a、b1、b2、c、d——长度尺寸，m， 见图 Gx——电磁铁衔铁的重力，N |
||||||||
|
铰链中的垂直力/N |
|
在一般结构中，带的两半的包角α互相相等，角β亦相等 η——制动器杠杆传动效率，取η＝0.9～0.95 |
||||||||
|
带两端张力F1、F2/N |
|
|||||||||
|
上、下带的制动圆周力Fs、Fx/N |
|
|||||||||
|
总制动力矩T/N·m |
|
|||||||||
|
产生制动力矩所必需的弹簧力Pn/N |
|
|||||||||
|
电磁铁的转矩T/N·m |
T＝Pna |
|||||||||
|
表2 短行程带式制动器的性能(参考) |
||||||||||
|
制动轮直径 /mm |
制动轮宽度 /mm |
制 动 转 矩 /N·m |
制动器的质量 /kg |
|||||||
|
磁铁串励使用 |
磁铁分励使用 |
|||||||||
|
JC15% |
JC25% |
JC40% |
JC25% |
JC40% |
JC100% |
|||||
|
200 |
85 |
130 |
100 |
70 |
190 |
140 |
80 |
52 |
||
|
255 |
85 |
390 |
290 |
180 |
380 |
320 |
180 |
62 |
||
|
355 |
120 |
1230 |
850 |
540 |
1400 |
900 |
550 |
141 |
||
|
455 |
170 |
1620 |
1170 |
830 |
2250 |
1400 |
1050 |
235 |
||
|
535 |
190 |
2250 |
1470 |
1120 |
2950 |
2300 |
1450 |
325 |
||
|
610 |
190 |
3030 |
1980 |
1500 |
4150 |
3050 |
1950 |
365 |
||
|
760 |
210 |
5200 |
3780 |
3000 |
8850 |
5350 |
390 |
580 |
||
|
注：摘自原苏联乌拉尔重型机械制造厂设计资料。 |
||||||||||
