模具分型面及类型

为方便塑件的脱模和安放嵌件，模具型腔由两部分或更多部分组成，这些可分离部分的接触表面称为分型面

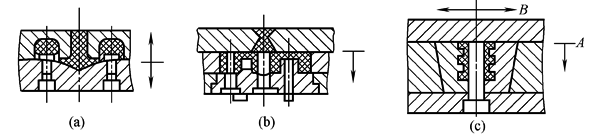

在图纸上表示分型面的方法如图1所示，是在分型面的延长面上画出一短直线表示分型面的位置，并用箭头表示开模方向或可移动的方向。如果是多分型面，则用罗马数字(也可用大写字母)表示开模的顺序

图1  分型面的表示方法

一副塑料模具根据需要可能有一个或两个以上分型面。分型面可能是垂直于合模方向或倾斜于合模方向，也可能是平行于合模方向。合模方向通常是指上模与下模、动模与定模闭合的方向

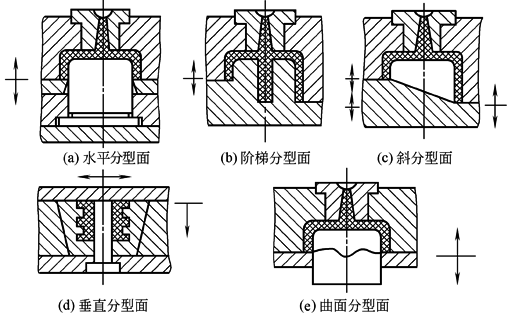

分型面的形状有水平分型面、阶梯分型面、斜分型面、垂直分型面、曲面分型面，如图2所示。分型面应尽量选择水平分型面的，但是为了适应塑件成型的需要与便于塑件脱模，也可以采用其他类型的分型面。后几种分型面虽然加工较麻烦，但型腔加工却比较容易

图2  分型面形状
