浇注系统的组成

浇注系统如下图所示，一般由主流道、分流道、浇口及冷料穴四个部分所组成。在特殊情况下可不设分流道或冷料穴等。图a为卧式注射机用模具的普通浇注系统；图b为直角式注射机用模具的普通浇注系统。

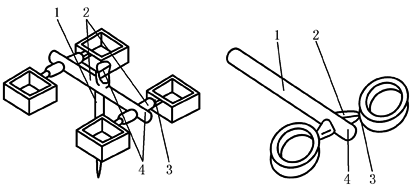

(a)卧式注射机的浇注系统   (b)直角式注射机的浇注系统

图  浇注系统的组成

1—主流道；2—分流道；3—浇口；4—冷料穴

(1)主流道

主流道(也叫进料口)是指从注射机的喷嘴与模具接触的部位起到分流道为止的一段流道。它与注射机喷嘴在同一轴线上，熔体在主流道中不改变流动方向。主流道是熔融塑料最先经过的流道，所以它的大小直接影响熔体的流动速度和充模时间。

(2)分流道

分流道是主流道与型腔进料口(浇口)之间的一段流道。它是熔体由主流道流入型腔的过渡段通道，也是使浇注系统截面变化和熔体流动转向的过渡通道。

(3)浇口

浇口是料流进入型腔最狭窄部分，也是浇注系统中最短的一段。浇口尺寸狭小且短，目的是使由分流道流进的熔体产生加速，形成理想的流动状态而充满型腔，又便于注射成型后的塑件与浇口分离。

(4)冷料穴

在每个注射成型周期开始时，最前端的料流接触低温模具后会变硬，被称为冷料。为了防止在下一次注射成型时，将冷料带进型腔而影响塑件质量，一般在主流道或分流道的末端设置冷料穴，以储藏冷料并使熔体顺利充满型腔。
