板式链(链条)

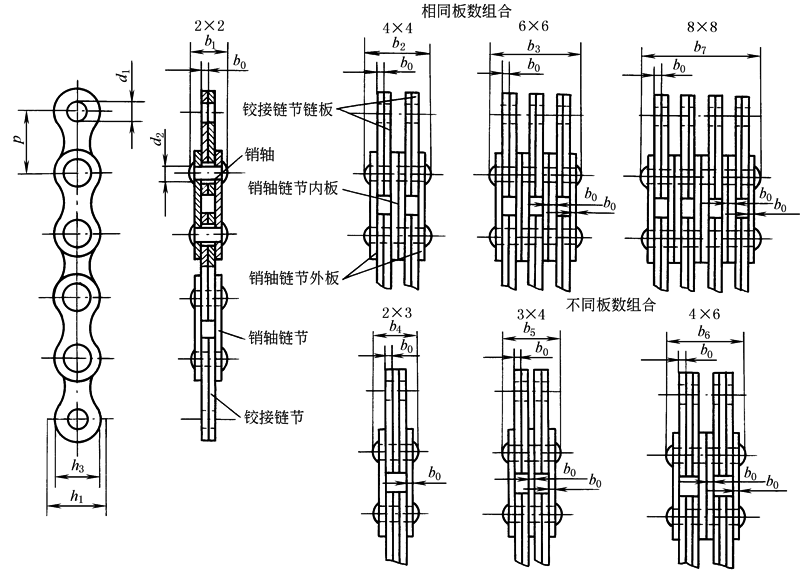

板式链的尺寸分两个系列：重型系列代号为LH，尺寸见表1；轻型系列代号为LL，尺寸见表2

型号意义：

标记示例：

1)节距12.7mm，链板组合2×3，整链节数41节的重型板式链，标记为：LH 0823-41GB/T 6074—1995

2)节距25.4mm，链板组合4×4，整链节数49节的轻型板式链，标记为：LL 1644-49GB/T 6074—1995

链号由两个字母和四位数字组成(见表1、表2)，两个字母为型式代号，前两位数表示节距代号(为1.5875的倍数)，后两位数分别表示销轴链节的链板数和铰接链节的链板数

表1

链号

公称

节距

p/mm

板数

组合

链板

厚度

b₀

max

铰接链节

链板孔径

d₁

min

销轴

直径

d₂

max

链条通

道高度

h₁

min

链板

高度

h₃

max

销轴

长度

b₁～b₇

max

极限拉

伸载荷

Q

min

每米

质量

q

≈

/mm

/kN

/kg·m^-1

LH 0822^①

12.7

2×2

2.08

5.12

5.09

12.32

12.07

11.05

22.2

0.64

LH 0823

2×3

13.16

22.2

0.8

LH 0834

3×4

17.4

33.4

1.12

LH 0844^①

4×4

19.51

44.5

1.28

LH 0846

4×6

23.75

44.5

1.6

LH 0866

6×6

27.99

66.7

1.92

LH 0888

8×8

36.45

89

2.56

LH 1022^①

15.875

2×2

2.44

5.98

5.96

15.34

15.09

12.9

33.4

0.88

LH 1023

2×3

15.37

33.4

1.1

LH 1034

3×4

20.32

48.9

1.5

LH 1044^①

4×4

22.78

66.7

1.8

LH 1046

4×6

27.74

66.7

2.2

LH 1066

6×6

32.69

100.1

2.65

LH 1088

8×8

42.57

133.4

3.5

LH 1222^①

19.05

2×2

3.3

7.96

7.94

18.34

18.11

17.37

48.9

1.45

LH 1223

2×3

20.73

48.9

1.8

LH 1234

3×4

27.43

75.6

2.5

LH 1244^①

4×4

30.78

97.9

2.9

LH 1246

4×6

37.49

97.9

3.6

LH 1266

6×6

44.2

146.8

4.3

LH 1288

8×8

57.61

195.7

5.8

LH 1622^①

25.4

2×2

4.09

9.56

9.54

24.38

24.13

21.34

84.5

2.2

LH 1623

2×3

25.48

84.5

2.7

LH 1634

3×4

33.76

129

3.8

LH 1644^①

4×4

37.9

169

4.3

LH 1646

4×6

46.18

169

5.4

LH 1666

6×6

54.46

253.6

6.5

LH 1688

8×8

71.02

338.1

8.6

LH 2022^①

31.75

2×2

4.9

11.14

11.11

30.48

30.18

25.37

115.6

3.4

LH 2023

2×3

30.33

115.6

4.3

LH 2034

3×4

40.23

182.4

6

LH 2044^①

4×4

45.19

231.3

6.9

LH 2046

4×6

55.09

231.3

8.6

LH 2066

6×6

65

347

10.3

LH 2088

8×8

84.81

462.6

13.8

LH 2422^①

38.1

2×2

5.77

12.74

12.71

36.55

36.2

29.62

151.2

4.6

LH 2423

2×3

35.43

151.2

5.8

LH 2434

3×4

47.07

244.6

8.1

LH 2444^①

4×4

52.88

302.5

9.3

LH 2446

4×6

64.52

302.5

11.6

LH 2466

6×6

76.15

453.7

13.9

LH 2488

8×8

99.42

605

18.6

LH 2822^①

44.45

2×2

6.55

14.31

14.29

42.67

42.24

33.55

191.3

6.1

LH 2823

2×3

40.16

191.3

7.6

LH 2834

3×4

53.37

315.8

10.6

LH 2844^①

4×4

59.97

382.6

12.2

LH 2846

4×6

73.18

382.6

15.2

LH 2866

6×6

86.39

578.3

18.2

LH 2888

8×8

112.8

765.1

24.3

LH 3222^①

50.8

2×2

7.52

17.49

17.46

48.74

48.26

39.01

289.1

8

LH 3223

2×3

46.58

289.1

10

LH 3234

3×4

61.72

440.4

14

LH 3244^①

4×4

69.29

578.3

16

LH 3246

4×6

84.43

578.3

20

LH 3266

6×6

99.57

857.4

24

LH 3288

8×8

129.84

1156.5

32

LH 4022^①

63.5

2×2

9.91

23.84

23.81

60.88

60.33

51.74

433.7

15.8

LH 4023

2×3

61.7

433.7

19.8

LH 4034

3×4

81.61

649.4

27.7

LH 4044^①

4×4

91.57

867.4

31.6

LH 4046

4×6

111.48

867.4

39.5

LH 4066

6×6

131.39

1301.1

47.4

LH 4088

8×8

171.22

1734.8

63.2

①在节距、极限拉伸载荷相同的情况下，与不同板数组合的链条比较，这些链条的疲劳强度和磨损寿命较低。

注：不同厂家生产的同一规格的板式链不应混装在一起使用。

表2

链  号

公称

节距

p

/mm

板数

组合

链板

厚度

b₀

max

铰接链节

链板孔径

d₁

min

销轴

直径

d₂

max

链条通

道高度

h₁

min

链板

高度

h₃

max

销轴

长度

b₁、b₂、b₃

max

极限拉

伸载荷

Q

min

每米

质量

q

≈

/mm

/kN

/kg·m^-1

LL 0822

12.7

2×2

1.3

4.46

4.45

11.18

10.92

7.6

17.8

0.4

LL 0844

4×4

13

31.1

0.8

LL 0866

6×6

18.4

44.5

1.2

LL 1022

15.875

2×2

1.65

5.09

5.08

13.98

13.72

9.3

22.2

0.5

LL 1044

4×4

16.1

44.5

1

LL 1066

6×6

22.9

66.7

1.5

LL 1222

19.05

2×2

1.9

5.73

5.72

16.39

16.13

10.7

28.9

0.7

LL 1244

4×4

18.5

57.8

1.3

LL 1266

6×6

26.3

86.7

2

LL 1622

25.4

2×2

3.2

8.3

8.28

21.34

21.08

17.2

58

1.5

LL 1644

4×4

30.2

116

3

LL 1666

6×6

43.2

174

4.4

LL 2022

31.75

2×2

3.7

10.21

10.19

26.68

26.42

20.1

95

2.3

LL 2044

4×4

35.1

190

4.4

LL 2066

6×6

50.1

285

6.6

LL 2422

38.1

2×2

5.2

14.65

14.63

33.73

33.4

28.4

170

4.4

LL 2444

4×4

49.4

340

8.5

LL 2466

6×6

70.4

510

12.5

LL 2822

44.45

2×2

6.45

15.92

15.9

37.46

37.08

34

200

5.4

LL 2844

4×4

60

400

10.5

LL 2866

6×6

86

600

15.5

LL 3222

50.8

2×2

6.45

17.83

17.81

42.72

42.29

35

260

6.2

LL 3244

4×4

61

520

12.1

LL 3266

6×6

87

780

18

LL 4022

63.5

2×2

8.25

22.91

22.89

53.49

52.96

44.7

360

10.3

LL 4044

4×4

77.9

780

20

LL 4066

6×6

111.1

1080

29.5

LL 4822

76.2

2×2

10.3

29.26

29.24

64.52

63.88

56.1

560

18.5

LL 4844

4×4

97.4

1120

35.7

LL 4866

6×6

138.9

1168

53

注：不同厂家生产的同一规格的板式链不应混装在一起使用。
