轴承尺寸(E型)(JB/T 9005.3—1999)

轴承尺寸(E型)(JB/T 9005.3—1999)

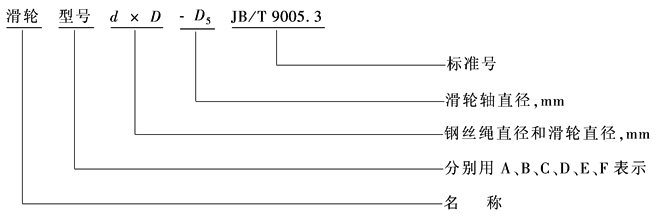

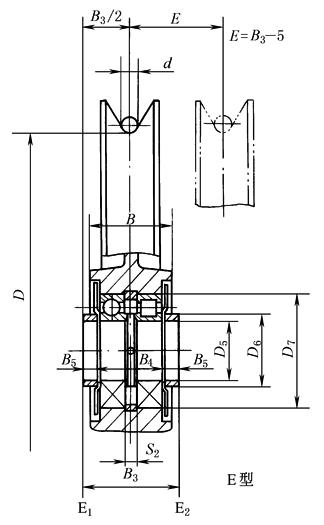

E 型——带滚动轴承(一般密封)无内轴套 E₁为深沟球轴承；E₂为圆柱滚子轴承标记示例：钢丝绳直径 d＝25mm，滑轮直径 D＝630mm 和滑轮轴的直径 D₅＝90mm 的 A 型滑轮，标记为：滑轮 A25×630-90 JB/T 9005.3—1999 型号意义： mm
B₃ ()	D₅	D₆	E 型
			滚动轴承代号			B ()	B₄	D₇ (k7)	S₂
			E₁ 型	E₂ 型	宽度	B ()	B₄	D₇ (k7)	S₂
65	45	60	6209	NJ 209	19	55	48	85	7
70	50	60	6210	NJ 210	20	60	53	90	10
70	55	70	6211	NJ 211	21	60	53	100	8
70	60	70	6212	NJ 212	22	60	53	110	6
75	65	80	6213	NJ 213	23	65	58	120	9
75	70	80	6214	NJ 214	24	65	58	125	7
80	75	90	6215	NJ 215	25	70	63	130	10
80	80	100	6216	NJ 216	26	70	63	140	8
90	90	110	6218	NJ 218	30	80	74	160	10
95	100	120	6220	NJ 220	34	85	79	180	7
105	110	130	6222	NJ 222	38	95	89	200	9
110	120	140	6224	NJ 224	40	100	94	215	10
110	130	150	6226	NJ 226	40	100	94	230	10
110	140	160	6228	NJ 228	42	100	94	250	6
120	150	170	6230	NJ 230	45	110	104	270	10
125	160	180	6232	NJ 232	48	115	109	290	9
135	170	190	6234	NJ 234	52	125	119	310	11
135	180	200	6236	NJ 236	52	125	119	320	11
140	190	220	6238	NJ 238	55	130	124	340	10
145	200	220	6240	NJ 240	58	135	129	360	9
160	220	240	6244	NJ 244	65	150	144	400	10
