轴承尺寸(C型、D型)(JB/T 9005.3—1999)

轴承尺寸(C型、D型)(JB/T 9005.3—1999)

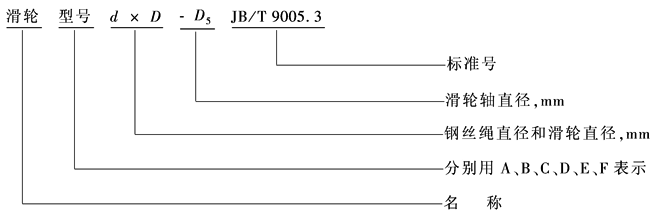

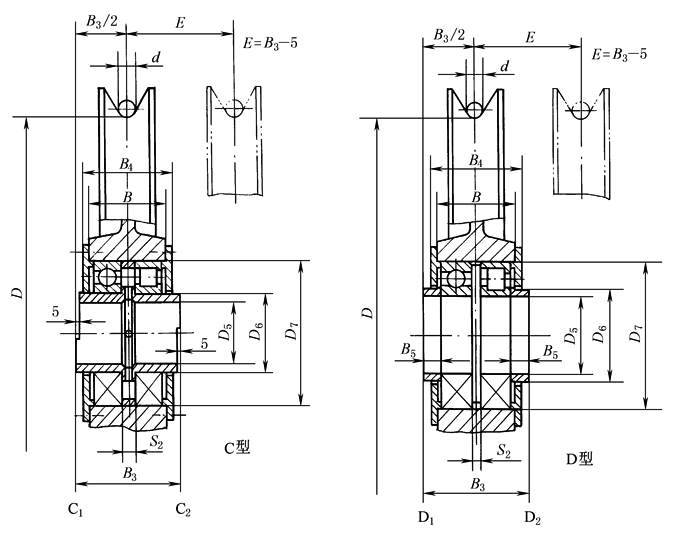

C 型——带滚动轴承(较严密封)，有内轴套 D 型——带滚动轴承(较严密封)，无内轴套 C₁、D₁为深沟球轴承；C₂、D₂为圆柱滚子轴承注：A 至 D 型及 F 型滑轮的 B₃ 尺寸不给间隙，但为了安装，在连接结构中每侧的轴向间隙至少留1mm 标记示例：钢丝绳直径 d＝25mm，滑轮直径 D＝630mm 和滑轮轴的直径 D₅＝90mm 的 A 型滑轮，标记为：滑轮 A25×630-90 JB/T 9005.3—1999 型号意义： mm
B₃ ()	D₅	D₆	C 型							D 型
			滚动轴承代号			B ()	B₄	D₇ (k7)	S₂	滚动轴承代号			B ()	B₄	B₅	D₇ (k7)	S₂
			C₁型	C₂型	宽度	B ()	B₄	D₇ (k7)	S₂	D₁型	D₂型	宽度	B ()	B₄	B₅	D₇ (k7)	S₂
90	45	60	6212	NF212	22	60	76	110	6	6209	NF209	19	55	71	22.5	85	7
90	50	60	6212	NF212	22	60	76	110	6	6210	NF210	20	60	76	20.0	90	10
95	55	70	6214	NF214	24	65	81	125	7	6211	NF211	21	60	76	22.5	100	8
95	60	70	6214	NF214	24	65	81	125	7	6212	NF212	22	60	76	22.5	110	6
100	65	80	6216	NF216	26	70	86	140	8	6213	NF213	23	65	81	22.5	120	9
100	70	80	6216	NF216	26	70	86	140	8	6214	NF214	24	65	81	22.5	125	7
110	75	90	6218	NF218	30	80	96	160	10	6215	NF215	25	70	86	25.0	130	10
115	80	100	6220	NF220	34	85	101	180	7	6216	NF216	26	70	86	27.5	140	8
125	90	110	6222	NF222	38	95	111	200	9	6218	NF218	30	80	96	27.5	160	10
130	100	120	6224	NF224	40	100	116	215	10	6220	NF220	34	85	101	27.5	180	7
130	110	130	6226	NF226	40	100	118	230	10	6222	NF222	38	95	111	22.5	200	9
130	120	140	6228	NF228	42	100	118	250	6	6224	NF224	40	100	116	20.0	215	10
140	130	150	6230	NF230	45	110	128	270	10	6226	NF226	40	100	118	25.0	230	10
145	140	160	6232	NF232	48	115	133	290	9	6228	NF228	42	100	118	27.5	250	6
155	150	170	6234	NF234	52	125	143	310	11	6230	NF230	45	110	128	27.5	270	10
155	160	180	6236	NF236	52	125	143	320	11	6232	NF232	48	115	133	25.0	290	9
160	170	190	6238	NF238	55	130	148	340	10	6234	NF234	52	125	143	22.5	310	11
165	180	200	6240	NF240	58	135	153	360	9	6236	NF236	52	125	143	25.0	320	11
190	190	220	6244	NF244	65	150	174	400	10	6238	NF238	55	130	148	35.0	340	10
190	200	220	6244	NF244	65	150	174	400	10	6240	NF240	58	135	153	32.5	360	9
190	220	240	—	—	—	—	—	—	—	6244	NF244	65	150	174	25.0	400	10
