起重机用铸造卷筒型式、尺寸和技术条件(JB/T 9006.2—1999、JB/T 9006.3—1999)

起重机用铸造卷筒型式、尺寸和技术条件(JB/T 9006.2—1999、JB/T 9006.3—1999)
(1)应用范围主要适用于桥式起重机和门式起重机所用的钢丝绳铸造卷筒(以下简称卷筒)，其他起重机所用的卷筒也可参照采用 (2)型式和尺寸卷筒的结构型式分A、B、C、D型4种。推荐先采用A、B型。卷筒尺寸应分别符合表1和表2的规定。卷筒组装结构示例见表起重机卷筒组装结构示例。卷筒长度L值推荐采用R40系列；图中“Z”为卷筒槽数 (3)技术要求 1)材料　铸造卷筒的材料应采用不低于GB/T 9439中规定的HT200灰铸铁，或GB/T 11352中规定的ZG270-500铸钢。铸铁件需经时效处理以消除内应力，铸钢件应进行退火处理 2)表面质量　卷筒不得有裂纹。成品卷筒的表面上不得有影响使用性能和有损外观的显著缺陷(如气孔、疏松、夹渣等) 3)尺寸公差和表面粗糙度　同一卷筒上左右螺旋槽的底径(即卷筒直径D)差，不得超过GB/T 1801和GB/T 1802中规定的h12 加工表面未注公差尺寸的公差等级应按GB/T 1804中的m级(中等级) 未注加工表面粗糙度R_a值应按GB/T 1031中的12.5μm 4)形位公差　卷筒上配合圆(D₁)的圆度t₁、同轴度f t₂、左右螺旋槽的径向圆跳动t₃以及端面圆跳动t₄，不得大于GB/T 1184中的下列值： f t₂不低于8级； t₄不低于8级 5)压板用螺孔　钢丝绳压板用的螺孔必须完整，螺纹不得有破碎、断裂等缺陷 6)焊缝　对于必须施焊的铸钢卷筒，其重要焊缝不得有裂纹和未熔合等缺陷。其焊缝质量应符合GB/T 3323中的Ⅱ级质量要求
标记示例：卷筒直径D＝500mm，长度L＝1500mm；槽底半径R＝10mm，标准槽形槽距P₁＝20mm；起升高度H＝12m，滑轮率α＝4；靠近减速器一端的卷筒槽向为左的A型卷筒，标记为：卷筒　A500×1500-10×20-12×4-左　JB/T 9006.2—1999 卷筒直径D＝800mm，长度L＝3000mm；槽底半径R＝15mm，标准槽形槽距P₁＝31mm；起升高度H＝16m，滑轮率α＝5，靠近减速器一端的卷筒槽向为右的B型卷筒，标记为：卷筒　B800×3000-15×31-16×5-右　JB/T 9006.2—1999 表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

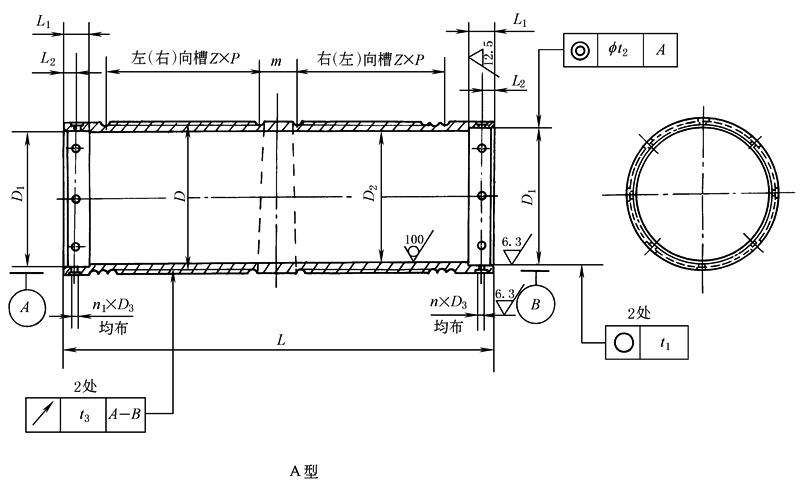

A 型	D h12	D₁ H8			D₂			D₃ H8		n			n₁			L₁		L₂		D h12		D₁ H8		D₂			D₃ H8			n		n₁			L₁			L₂
	315	290			285			17		6			6			60		20		800		740		730			28			8		8			120			50
	400	370			360											70		28		900		830		820			32								160			70
	500	465			455					8			8			90		40		1000		925		915											180			80
	630	580			570			25								100		45		1120		1050		1040
	710	660			650											120		50		1250		1170		1160											200			100

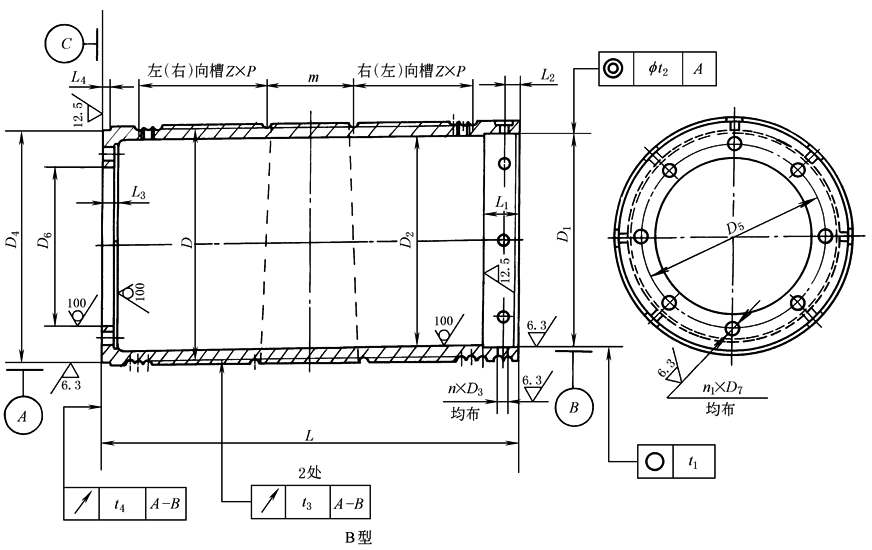

B 型	D h12		D₁ H8			D₂			D₃ H8			D₄ h8		D₅			D₆			D₇ H7			n			n₁		L₁			L₂			L₃			L₄
	800		740			730			28			810		660			550			50			8			8		120			50			40			30
	1000		925			915			32			1015		810			660			56								180			80			45
	1120		1050			1040						1135		920			750			60														50
	1250		1170			1160						1265		1050			870											200			100
	1400		1320			1310						1415		1200			1010
	1600		1520			1510						1615		1400			1200											220			120
	1800		1720			1710						1815		1600			1400
注：D₂按铸铁材料确定，根据起重量和材料的变化允许作适当变动。
标记示例：卷筒直径D＝500mm，长度L＝1500mm；槽底半径R＝10mm，标准槽形槽距P₁＝20mm；起升高度H＝12m，滑轮率α＝4；靠近减速器一端的卷筒槽向为左的C型卷筒，标记为：卷筒　C500×1500-10×20-12×4-左　JB/T 9006.2—1999 卷筒直径D＝800mm，长度L＝3000mm；槽底半径R＝15mm，标准槽形槽距P₁＝31mm；起升高度H＝16m，滑轮率α＝5，靠近减速器一端的卷筒槽向为右的D型卷筒，标记为：卷筒　D800×3000-15×31-16×5-右　JB/T 9006.2—1999 表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

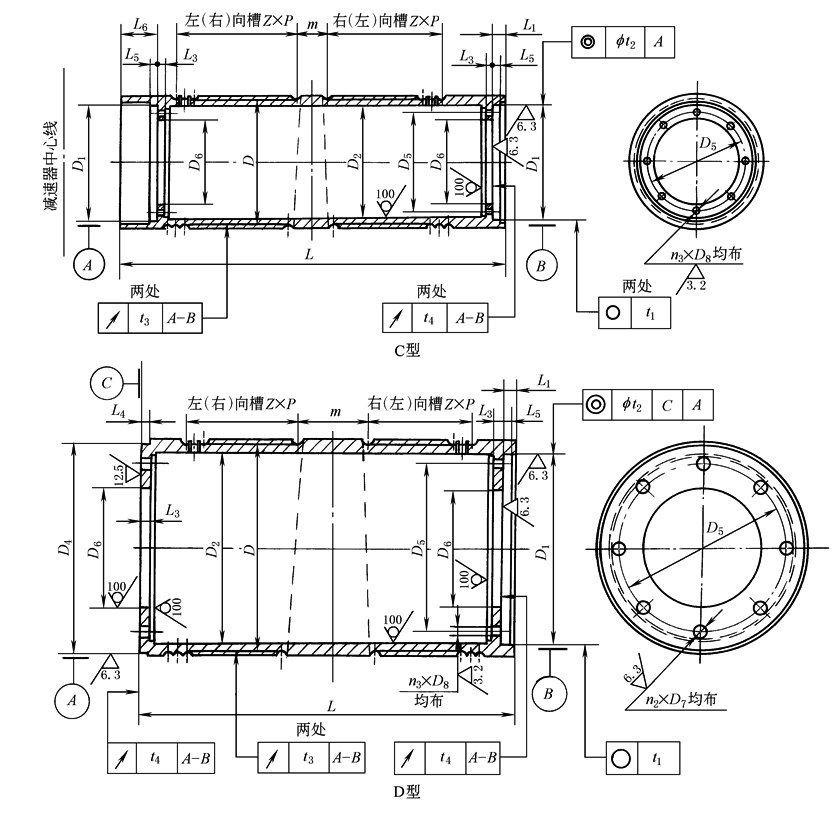

C 型	D h12			D₁ H8			D₂				D₅				D₆				D₈ H7		n₃				L₁				L₃				L₅			L₆
	315			285			285				250				200				17		6				32				25				20			30
	400			360			360				315				250																					80
	500			465			455				430				350						8				42				30				30			145
	630			580			570				520				440				21
	710			660			650				580				500				25						50				40				35			138
	800			740			730				660				580				28																	206
D 型	D h12		D₁ H8			D₂			D₄ h8			D₅		D₆			D₇ H7			D₈ H7			n₂			n₃		L₁			L₃			L₄			L₅
	800		740			730			810			660		550			50			28			8			8		50			40			30			35
	1000		925			915			1015			810		660			56			32								60			45						40
	1120		1050			1040			1135			920		750			60											65			50						45
	1250		1170			1160			1265			1050		870
	1400		1320			1310			1415			1200		1010
	1600		1520			1510			1615			1400		1200
注：D₂按铸铁材料确定，根据起重量大小和材料的变化允许作适当变动。
