起重机用铸造卷筒直径和槽形(JB/T 9006.1—1999) |
|||||||||
|
卷筒直径D mm |
|||||||||
|
100 |
125 |
160 |
200 |
250 |
280 |
315 |
355 |
400 |
|
|
450 |
500 |
560 |
630 |
710 |
800 |
900 |
1000 |
1120 |
|
|
1250 |
1320 |
1400 |
1500 |
1600 |
1700 |
1800 |
1900 |
2000 |
|
|

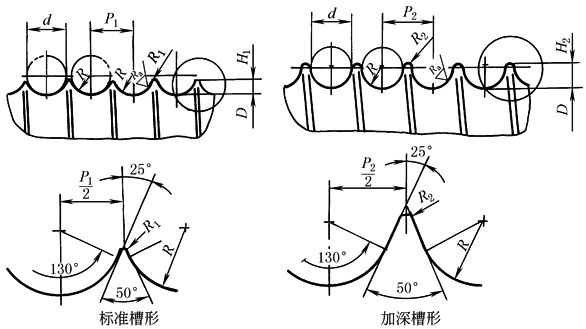

卷筒槽形 |
|||||||||
|
卷筒槽形分为标准槽形和加深槽形两种。槽形表面粗糙度分为两级：1级Ra6.3μm；2级Ra12.5μm
标记示例： 卷筒槽形的槽底半径R＝10 mm，槽距P1＝20 mm，表面粗糙度为1级的标准槽形，标记为： 槽 形 10×20-1 JB/T 9006.1—1999 卷筒槽形的槽底半径R＝10 mm，槽距P2＝24 mm，表面粗糙度为2级的加深槽形，标记为： 深槽形 10×24-2 JB/T 9006.1—1999 mm |
|||||||||
|
钢丝绳直径 d |
槽 底 半 径 |
标 准 槽 形 |
加 深 槽 形 |
||||||
|
R |
极限偏差 |
P1 |
H1 |
R1 |
P2 |
H2 |
R2 |
||
|
5～6 |
3.3 |
＋0.1 0 |
7.0 |
2.3 |
0.5 |
— |
— |
0.3 |
|
|
＞6～7 |
3.8 |
8.0 |
2.7 |
— |
— |
||||
|
＞7～8 |
4.3 |
9.0 |
3.0 |
11 |
5.0 |
||||
|
＞8～9 |
5.0 |
10.5 |
3.5 |
12 |
5.5 |
||||
|
＞9～10 |
5.5 |
＋0.2 0 |
11.5 |
4.0 |
0.8 |
13 |
6.0 |
0.5 |
|
|
＞10～11 |
6.0 |
13.0 |
4.5 |
15 |
7.0 |
||||
|
＞11～12 |
6.5 |
14.0 |
16 |
7.5 |
|||||
|
＞12～13 |
7.0 |
15.0 |
5.0 |
18 |
8.0 |
||||
|
＞13～14 |
7.5 |
16.0 |
5.5 |
19 |
8.5 |
||||
|
＞14～15 |
8.2 |
17.0 |
6.0 |
20 |
9.0 |
||||
|
＞15～16 |
9.0 |
18.0 |
21 |
9.5 |
|||||
|
＞16～17 |
9.5 |
19.0 |
6.5 |
23 |
10.5 |
||||
|
＞17～18 |
10.0 |
20.0 |
7.0 |
24 |
11.0 |
||||
|
＞18～19 |
10.5 |
21.0 |
7.5 |
25 |
11.5 |
||||
|
＞19～20 |
11.0 |
22.0 |
26 |
12.0 |
|||||
|
＞20～21 |
11.5 |
24.0 |
8.0 |
28 |
13.0 |
||||
|
＞21～22 |
12.0 |
25.0 |
8.5 |
29 |
13.5 |
||||
|
＞22～23 |
12.5 |
26.0 |
9.0 |
31 |
14.0 |
||||
|
＞23～24 |
13.0 |
27.0 |
32 |
14.5 |
|||||
|
＞24～25 |
13.5 |
28.0 |
9.5 |
33 |
15.0 |
||||
|
＞25～26 |
14.0 |
29.0 |
10.0 |
34 |
16.0 |
||||
|
＞26～27 |
15.0 |
30.0 |
10.5 |
36 |
16.5 |
||||
|
＞27～28 |
31.0 |
37 |
17.0 |
||||||
|
＞28～29 |
16.0 |
33.0 |
11.0 |
1.3 |
38 |
17.5 |
0.8 |
||
|
＞29～30 |
34.0 |
11.5 |
39 |
18.0 |
|||||
|
＞30～31 |
17.0 |
＋0.4 0 |
35.0 |
12.0 |
41 |
18.5 |
|||
|
＞31～32 |
36.0 |
42 |
19.0 |
||||||
|
＞32～33 |
18.0 |
37.0 |
12.5 |
44 |
20.0 |
||||
|
＞33～34 |
38.0 |
13.0 |
|||||||
|
＞34～35 |
19.0 |
39.0 |
13.5 |
46 |
21.0 |
||||
|
＞35～36 |
40.0 |
47 |
|||||||
|
＞36～37 |
20.0 |
41.0 |
14.0 |
48 |
22.0 |
||||
|
＞37～38 |
42.0 |
14.5 |
1.6 |
50 |
23.0 |
1.3 |
|||
|
＞38～39 |
21.0 |
44.0 |
15.0 |
52 |
24.0 |
||||
|
＞39～40 |
|||||||||
|
＞40～41 |
22.0 |
45.0 |
15.5 |
54 |
25.0 |
||||
|
＞41～42 |
23.0 |
47.0 |
16.0 |
55 |
|||||
|
＞42～43 |
48.0 |
16.5 |
56 |
26.0 |
|||||
|
＞43～44 |
24.0 |
49.0 |
58 |
||||||
|
＞44～45 |
50.0 |
17.0 |
2 |
60 |
27.0 |
1.6 |
|||
|
＞45～46 |
25.0 |
52.0 |
17.5 |
62 |
28.0 |
||||
|
＞46～47 |
53.0 |
18.5 |
63 |
||||||
|
＞47～48 |
26.0 |
54.0 |
64 |
29.0 |
|||||
|
＞48～50 |
27.0 |
56.0 |
19.0 |
65 |
30.0 |
||||
|
＞50～52 |
28.0 |
58.0 |
19.5 |
|
|
||||
|
＞52～54 |
29.0 |
60.0 |
21.0 |
|
|
||||
|
＞54～56 |
30.0 |
63.0 |
2.5 |
|
|
|
|||
|
＞56～58 |
31.0 |
65.0 |
22.0 |
|
|
|
|||
|
＞58～60 |
32.0 |
67.0 |
23.0 |
3.0 |
|
|
|
||
|
注：1.本标准规定的槽形除多层缠绕和电动葫芦用卷筒外，适用于所有起重机的钢丝绳铸造卷筒和焊接卷筒。 2.本标准的槽底半径 R 是以钢丝绳直径 d 的最大允许偏差为+7%确定的。钢丝绳绕进或绕出卷筒时，其偏离螺旋槽每一侧的角度应不大于4°。 |
|||||||||
