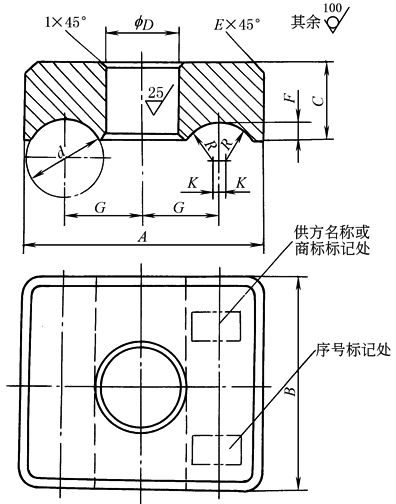

钢丝绳用压板(GB/T 5975—2006) |
||||||||||||||||
|
|
材料：不低于Q235-B 标记示例： 序号为4(钢丝绳公称直径d＞14～17mm)的标准槽压板，标记为： 压板GB/T 5975—4 序号为4(钢丝绳公称直径d＞14～17mm)的深槽压板，标记为： 压板GB/T 5975—4深 |
|||||||||||||||
|
压板 序号 |
尺 寸 /mm |
单件质量/kg |
||||||||||||||
|
适用钢丝 绳公称直 径 d |
A |
B |
C |
D |
E |
F |
G |
K |
R |
压板螺 栓直径 |
标准槽 |
深槽 |
||||
|
标准槽 |
深槽 |
标准槽 |
深槽 |
基本 尺寸 |
极限 偏差 |
|||||||||||
|
1 |
6～8 |
25 |
29 |
25 |
8 |
9 |
1 |
2.0 |
8.0 |
10.0 |
1.0 |
4.0 |
＋0.1 0 |
M8 |
0.03 |
0.04 |
|
2 |
＞8～11 |
35 |
39 |
35 |
12 |
11 |
1 |
3.0 |
11.5 |
13.5 |
1.5 |
5.5 |
M10 |
0.10 |
0.12 |
|
|
3 |
＞11～14 |
45 |
51 |
45 |
16 |
15 |
2 |
3.5 |
14.5 |
17.5 |
1.5 |
7.0 |
M14 |
0.22 |
0.25 |
|
|
4 |
＞14～17 |
55 |
66 |
50 |
18 |
18 |
2 |
4.0 |
17.5 |
21.5 |
1.5 |
8.5 |
＋0.2 0 |
M16 |
0.32 |
0.37 |
|
5 |
＞17～20 |
65 |
73 |
60 |
20 |
22 |
3 |
5.0 |
21.0 |
25.0 |
1.0 |
10.0 |
M20 |
0.48 |
0.55 |
|
|
6 |
＞20～23 |
75 |
85 |
60 |
20 |
22 |
4 |
6.0 |
24.5 |
29.5 |
1.5 |
11.5 |
M20 |
0.55 |
0.65 |
|
|
7 |
＞23～26 |
85 |
95 |
70 |
25 |
26 |
4 |
6.5 |
28.0 |
33.0 |
1.0 |
13.0 |
M24 |
0.91 |
1.05 |
|
|
8 |
＞26～29 |
95 |
105 |
70 |
25 |
30 |
5 |
7.0 |
31.5 |
36.5 |
1.5 |
14.5 |
＋0.3 0 |
M27 |
0.99 |
1.12 |
|
9 |
＞29～32 |
105 |
117 |
80 |
30 |
33 |
5 |
8.0 |
34.5 |
40.5 |
1.5 |
16.0 |
M30 |
1.52 |
1.75 |
|
|
10 |
＞32～35 |
115 |
129 |
90 |
35 |
33 |
6 |
9.0 |
38.0 |
45.0 |
1.0 |
17.5 |
M30 |
2.23 |
2.58 |
|
|
11 |
＞35～38 |
125 |
141 |
90 |
35 |
39 |
6 |
10.0 |
40.5 |
48.5 |
1.5 |
19.0 |
M36 |
2.29 |
2.69 |
|
|
12 |
＞38～41 |
135 |
153 |
100 |
40 |
45 |
8 |
11.0 |
44.0 |
53.0 |
1.0 |
20.5 |
M42 |
3.17 |
3.74 |
|
|
13 |
＞41～44 |
145 |
163 |
110 |
40 |
45 |
8 |
12.0 |
47.5 |
56.5 |
1.5 |
22.0 |
M42 |
3.82 |
4.44 |
|
|
14 |
＞44～47 |
155 |
175 |
110 |
50 |
45 |
8 |
13.0 |
51.5 |
61.5 |
1.5 |
23.5 |
M42 |
5.25 |
6.12 |
|
|
15 |
＞47～52 |
170 |
189 |
125 |
50 |
52 |
10 |
13.0 |
56.0 |
65.0 |
2.0 |
26.0 |
M48 |
6.69 |
7.57 |
|
|
16 |
＞52～56 |
180 |
— |
135 |
50 |
52 |
10 |
14.0 |
60.0 |
— |
2.0 |
28.0 |
M48 |
8.10 |
— |
|
|
17 |
＞56～60 |
190 |
— |
145 |
55 |
52 |
10 |
15.0 |
64.0 |
— |
2.0 |
30.0 |
M48 |
9.20 |
— |
|
|
注：本标准适用于起重机卷筒上所使用的GB 8918—2006、GB/T 20118—2006中规定的圆股钢丝绳的绳端固定。 |
||||||||||||||||
