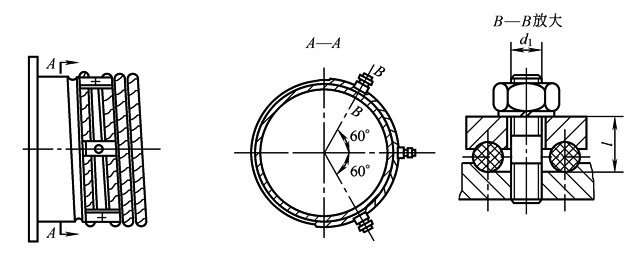

钢丝绳在卷筒上用压板固定的计算 |
|||||||||||||||
|
|
|||||||||||||||
|
名 称 |
钢丝绳固定处拉力 |
压板对钢丝绳的压紧力 |
固定螺栓的合成应力 |
||||||||||||
|
压板槽为半圆形 |
压板槽为梯形 |
||||||||||||||
|
公 式 |
|
|
|
|
|||||||||||
|
符 号 意 义 |
φz——起升载荷动载系数 d1——固定螺栓的螺纹内径,mm Smax——钢绳最大静拉力,N μ——钢绳与卷筒和压板间的摩擦因数,按摩擦面有无油脂,取μ=0.12~0.16 α——安全圈(通常为1.5~3圈)在卷筒上的包角,rad e——自然对数的底数e=2.718282 μ1——压板与钢丝绳间的换算摩擦因数, n0——安全系数,一般取n0≥1.5 μ'——垫圈与压板间的摩擦因数,μ'≈0.16 σtp——螺栓许用拉应力,MPa, β——压板槽的斜面角,一般β=45° Z——螺栓数量,Z≥2 ι——摩擦力μ'N作用的力臂,mm |
起升载荷动载系数φz |
|||||||||||||
|
额定起升速度 υ/m·min-1 |
≤5 |
≤10 |
≤15 |
≤20 |
≤30 |
≤40 |
≤50 |
≤60 |
>60 |
||||||
|
工作 类型 |
轻级 中级 重级 特重级 |
1.10 1.20 1.30 1.40 |
1.13 1.25 1.35 1.45 |
1.16 1.30 1.40 1.50 |
1.20 1.35 1.45 1.55 |
1.25 1.40 1.50 1.60 |
1.30 1.45 1.55 1.65 |
1.35 1.50 1.60 1.70 |
1.40 1.55 1.65 1.75 |
1.45 1.60 1.70 1.80 |
|||||
|
注:钢绳进出卷筒的偏斜角本表未列计算,可按《起重机设计规范》GB/T 3811—2008选取。 (1)钢丝绳绕进或绕出卷筒时钢丝绳偏离螺旋槽两侧的角度推荐不大于3.5°。 (2)对于光卷筒和多层缠绕卷筒,钢丝绳偏离与卷筒轴垂直的平面的角度推荐不大于2°。 |
|||||||||||||||
