输送用平顶链链轮 |
|||||||||
|
(1)基本参数与直径尺寸 链轮的基本参数与直径尺寸应符合图1、图3及表1 |
|||||||||
|

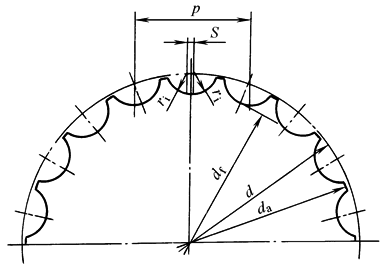

图1 齿槽形状
图2 轴向齿廓

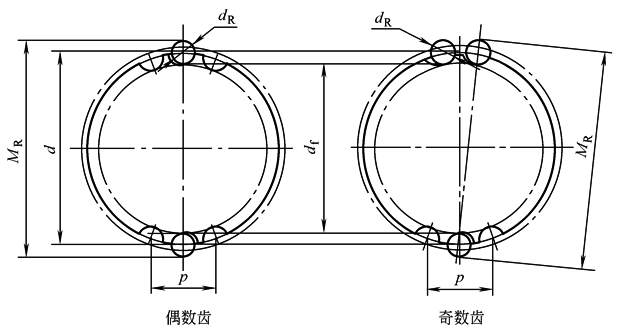

图3 跨柱测量距 表1 mm |
|||||||||
|
名 称 |
计 算 方 法 |
备 注 |
|||||||
|
分度圆直径 d |
|
p为链条节距，z为有效齿数 |
|||||||
|
齿顶圆直径 damax |
|
|
|||||||
|
齿根圆直径 dfmax |
dfmax＝d-d1 |
|
|||||||
|
有效齿数 z |
|
|
|||||||
|
实际齿数 z1 |
单切齿 z＝z1 双切齿 |
z1优先选用17、19、21、25、27、29、31、35 |
|||||||
|
跨柱测量距MR |
|
量柱直径dR＝d1 |
|||||||
|
注：式中damax是指链轮齿与链板底面将开始发生碰撞的齿顶圆直径。 |
|||||||||
|
(2)齿槽形状及轴向齿廓 链轮的齿槽形状及轴向齿廓的尺寸应符合图1、图2和表2的规定 表2 mm |
|||||||||
|
名 称 |
代 号 |
数 值 |
备 注 |
||||||
|
齿沟圆弧半径 |
ri |
6.63 |
|
||||||
|
齿沟中心分离量 |
S |
2.00 |
|
||||||
|
齿 宽 |

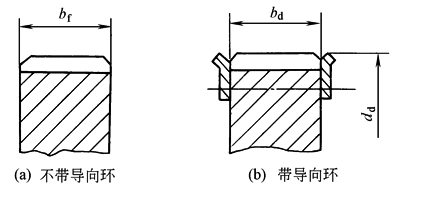

单铰链式 |
bf |
42.5 |
|
|||||
|
双铰链式 |
81.3 |
||||||||
|
导向环间宽 |
单铰链式 |
bd |
bd≥b3 或 b5 |
|
|||||
|
双铰链式 |
bd≥b11 或 b13 |
||||||||
|
导向环外径 |
dd |
dd≤da |
|
||||||
|
(3)链轮公差 齿根圆对孔轴心线的圆跳动公差应符合表3的规定 表3 mm |
|||||||||
|
齿 根 圆 直 径 |
径 向 圆 跳 动 |
端 面 圆 跳 动 |
|||||||
|
大 于 |
至 |
||||||||
|
0 |
177.80 |
0.25+0.001df |
0.51 |
||||||
|
177.80 |
508.00 |
0.25+0.001df |
0.003df |
||||||
|
508.00 |
762.00 |
0.76 |
0.003df |
||||||
|
762.00 |
|
0.76 |
2.29 |
||||||
