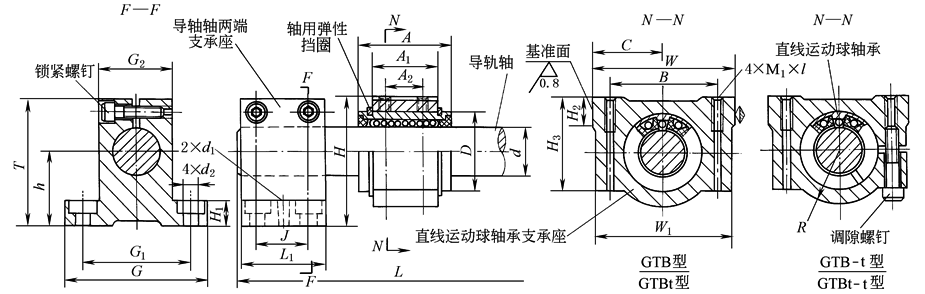

标准型及调整型滚动直线导套副尺寸系列

通         用         系         列

型号规格

外      形      尺      寸      /mm

d

(js6)

d₁

d₂

D

(h5)

h

C

G

G₁

G₂

L

L₁

T

H₁

H

H₃

H₂

A

A₁

(-0.2)

GTB13

13

5

5.8

23

20

25

45

32

20

≤500

32

38

10

40

28

9

32

20.5

GTB16

16

5

5.8

28

24

28

50

36

24

≤650

32

46

10

48

34

10

37

23.8

GTB20

20

6

7

32

27

30

60

45

30

≤800

38

50

12

53

38

12

42

27.8

GTB25

25

6

7

40

33

35.5

67

50

36

≤1000

38

60

12

63

42

14

59

37.4

GTB30

30

6

7

45

37

40

75

56

42

≤1500

38

67

12

71

50

16

64

41

GTB35

35

8

9

52

42

45

85

67

50

≤1800

48

75

16

80

56

18

70

45.5

GTB38

38

8

9

57

48

60

90

71

54

≤2000

48

85

16

90

63

20

76

54.5

GTB40

40

8

9

60

48

50

90

71

54

≤2000

48

85

16

90

63

20

80

56.4

GTB50

50

8

11

80

57

62.5

110

85

65

≤2500

52

105

20

110

75

25

100

69

GTB60

60

8

11

90

65

70

125

100

80

≤3000

52

120

20

125

85

28

110

79

GTB80

80

8

13.5

120

80

90

160

130

105

≤3500

60

150

25

160

110

25

140

99.4

通     用     系     列

特   殊   系   列

型号规格

外   形  尺  寸  /mm

额定动

载荷

C/N

额定静

载荷

C₀/N

型号

规格

外  形  尺  寸  /mm

额定动

载荷

C/N

额定静

载荷

C₀/N

A₂

J

W

W₁

B

R

M₁×l

d

(js6)

D

(h6)

A

A₁

(-0.2)

A₂

GTB13

11

18

50

48

36

18

M5×12

260

480

GTBt12

12

22

32

20.4

11

250

480

GTB16

13

18

56

54

42

22

M5×12

420

720

GTBt16

16

26

36

22.4

12

280

500

GTB20

16

22

60

58

45

24

M6×14

550

920

GTBt20

20

32

45

28.3

16

550

970

GTB25

24

22

71

68

56

28

M6×14

870

1560

GTBt25

25

40

58

40.5

26

870

1560

GTB30

26

22

80

77

63

32

M8×16

1270

2150

GTBt30

30

47

68

48.5

32

1270

2150

GTB35

28

28

90

87

71

36

M8×16

1670

3040

GTB38

40

28

100

96

80

40

M8×18

2050

3520

GTB40

40

28

100

96

80

40

M8×18

2050

3520

GTBt40

40

62

80

56.5

40

2050

3520

GTB50

50

30

125

121

100

50

M12×22

4010

6950

GTBt50

50

75

100

72.5

53

4010

6950

GTB60

56

30

140

135

110

56

M12×22

4800

8030

GTBt60

60

90

125

95.5

71

5190

8910

GTB80

75

34

180

175

150

70

M12×25

8820

14210

GTBt80

80

120

165

125.5

100

8820

14120

注：1．通用系列 GTB-t 型尺寸，参数与 GTB 型相同。

2．通用系列 4×d₂ 孔配用内六角螺钉。

3．特殊系列外形尺寸除表所列尺寸外，其他尺寸系列与通用系列对应规格所列尺寸相同。

4．特殊系列GTBt-t 型所列尺寸，参数与 GTBt 型相同。

5．生产厂：南京工艺装备厂。
