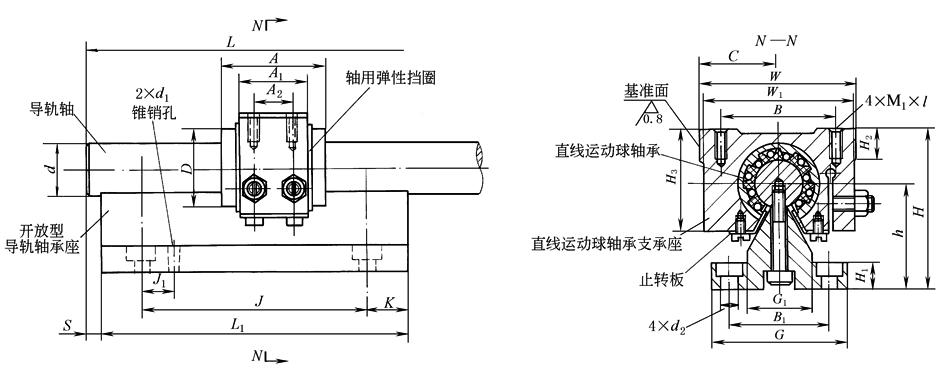

开放型滚动直线导套副尺寸系列

通         用         系         列

型号

规格

外      形      尺      寸      /mm

d

(js6)

d₁

d₂

D

(h6)

L

L₁

A

A₁

(-0.2)

A₂

J

J₁

K

C

W

W₁

B

B₁

G

GTA13

13

5

5.8

23

≤500

100

32

20.5

11

80

15

10

27

54

53

36

36

50

GTA16

16

5

5.8

28

≤650

100

37

23.5

13

80

15

10

28

56

54

42

36

50

GTA20

20

6

7

32

≤800

125

42

27.5

16

100

20

12.5

30

60

58

45

40

56

GTA25

25

6

7

40

≤1000

125

59

37.5

24

100

20

12.5

35.5

71

68

56

40

56

GTA30

30

6

7

45

≤1500

150

64

41

26

120

25

15

40

80

77

63

45

60

GTA35

35

8

9

52

≤1800

150

70

45.5

28

120

25

15

45

90

87

71

53

71

GTA38

38

8

9

57

≤2000

150

76

54.5

38

120

25

15

50

100

96

80

53

71

GTA40

40

8

9

60

≤2000

150

80

56.5

38

120

25

15

50

100

96

80

53

71

GTA50

50

8

11

80

≤2500

200

100

69

50

160

30

20

62.5

125

121

100

67

90

GTA60

60

8

11

90

≤3000

200

110

79

56

160

30

20

70

140

135

110

67

90

GTA80

80

8

13.5

120

≤3500

250

140

99.5

75

200

40

25

90

180

175

150

85

110

通      用      系      列

特      殊      系      列

型号

规格

外   形  尺  寸  /mm

额定动

载荷

C/N

额定静

载荷

C₀/N

型号

规格

外  形  尺  寸  /mm

额定动

载荷

C/N

额定静

载荷

C₀/N

G₁

h

H

H₁

H₂

H₃

M₁×l

d

(js6)

D

(h5)

A

A₁

(-0.2)

A₂

GTA13

22

36

56

11

9

33

M5×8

260

480

GTAt12

12

22

32

20.4

11

250

480

GTA16

24

39

63

10

10

40

M5×14

420

720

GTAt16

16

26

36

22.4

12

280

550

GTA20

24

41

67

12

12

43

M6×14

550

920

GTAt20

20

32

45

28.5

16

550

970

GTA25

24

41

71

12

14

52

M6×14

870

1560

GTAt25

25

40

58

40.5

26

870

1560

GTA30

26

51

85

14

16

58

M8×16

1270

2150

GTAt30

30

47

68

48.5

32

1270

2150

GTA35

34

58

96

14

18

66

M8×16

1670

3040

GTA38

34

58

100

14

20

73

M8×16

2050

3520

GTA40

34

58

100

14

20

74

M8×18

2050

3520

GTAt40

40

62

80

56.5

40

2050

3520

GTA50

42

72

125

17

25

95

M12×25

4010

6950

GTAt50

50

75

100

72.5

53

4010

6950

GTA60

48

85

145

17

28

108

M12×25

4800

8030

GTAt60

60

90

125

95.5

71

5190

8910

GTA80

60

110

190

20

35

143

M12×25

8820

14210

GTAt80

80

120

165

125.5

100

8820

14120

注：1.4×d2 孔配用内六角螺钉紧固。

2.S 尺寸由客户自定，请于订货时注明。

3.开放型导轨轴支承座有特殊要求者可特殊订货。

4.特殊系列外形尺寸除所列尺寸外，其他尺寸系列与通用系列对应规格所列尺寸相同。

5.生产厂：南京工艺装备厂。
