滚动直线导套副的精度                             /μm

序号

项      目

精    度    等    级

J

P

P₁

1

直线运动导轨轴轴心线对导轨轴支承座 A 面的平行度/米

10

15

20

2

直线运动球轴承支承座 B 面对导轨轴的平行度/米

15

20

30

3

高度 H 的尺寸公差

±40

±50

±100

4

同一导轨轴上二个直线运动球轴承支承座 H 尺寸的一致性

15

25

35

5

安装基面 B 对导轨轴中心线的尺寸 C 的公差

±40

±150

±250

6

同一导轨轴上二个直线运动球轴承支承座 C 尺寸的一致性

20

30

60

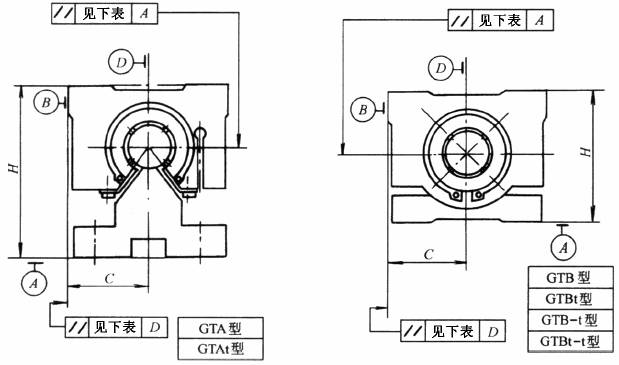

注：1.表中所列精度等级 GTA 型在导轨轴支承座位置上检测，GTB 型靠近导轨轴两端支承座位置检测。

2.各项目的检测，必须在基面 B、A 相互垂直的情况下进行。

3.在同一平面上并列使用二套滚动直线导套副时，C 的尺寸公差和两者一致性只适用基准滚动直线导套副。

4.直线运动球轴承内切圆与导轨轴、直线运动球轴承安装外圆与支承座孔间的配合分别为 g6、H7。
