带冲压三角形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)

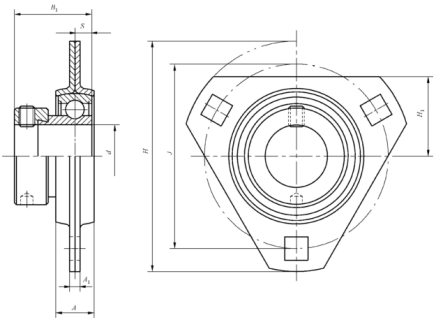

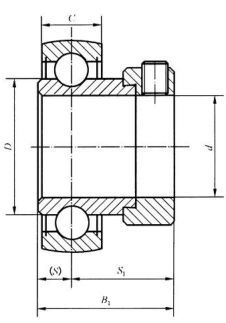

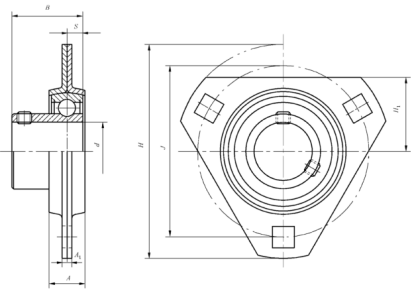

允许轴向载荷小于允许径向载荷的50%。一端平头带顶丝外球面球轴承（UB型）带冲压三角形座顶丝外球面球轴承（UBPFT型）轻型带偏心套外球面球轴承（UE型）带冲压三角形座偏心套外球面球轴承（UEPFT型）符号含义与应用： UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PFT—冲压三角形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm									基本额定载荷/kN		配用偏心套	座尺寸 /mm							轴承座允许径向载荷/kN max	带座轴承代号	轴承代号	座代号
d	D	B	S	C		d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₁ max	H₂ max	J	N		UBPFT 型 UEPFT 型	UB 型 UE 型	PFT 型
d	D	B	S	min	max	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₁ max	H₂ max	J	N		UBPFT 型 UEPFT 型	UB 型 UE 型	PFT 型
12	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT 201	UB 201	PFT203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 201	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT 201	UE 201	PFT203

15	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT 202	UB 202	PFT203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 202	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT 202	UE 202	PFT203

17	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT 203	UB 203	PFT203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 203	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT 203	UE 203	PFT203

20	47	25	7	14		M6×1	5	—	9.88	6.65	—	17	4.5	91	34	56	71.5	9	3.29	UBPFT 204	UB 204	PFT204
	47	31.0	7.5	14	15	—	—	33.3	9.88	6.65	E 204	17	4.5	91	34	56	71.5	9	3.29	UEPFT 204	UE 204	PFT204

25	52	27	7.5	15		M6×1	5.5	—	10.8	7.88	—	19	4.5	96	36	61	76	9	3.60	UBPFT 205	UB 205	PFT205
	52	31.5	7.5	15		—	—	38.1	10.8	7.88	E 205	19	4.5	96	36	61	76	9	3.60	UEPFT 205	UE 205	PFT205

30	62	30	8	16		M6×1	6	—	15.0	11.2	—	20	5.5	114	41	72	90.5	11	5.00	UBPFT 206	UB 206	PFT206
	62	35.7	9	16	18	—	—	44.5	15.0	11.2	E 206	20	5.5	114	41	72	90.5	11	5.00	UEPFT 206	UE 206	PFT206

35	72	32	8.5	17		M8×1	6	—	19.8	15.2	—	23	5.5	127	45	81	100	11	6.56	UBPFT 207	UB 207	PFT207
	72	38.9	9.5	17	19	—	—	55.6	19.8	15.2	E 207	23	5.5	127	45	81	100	11	6.56	UEPFT 207	UE 207	PFT207
