带冲压圆形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)

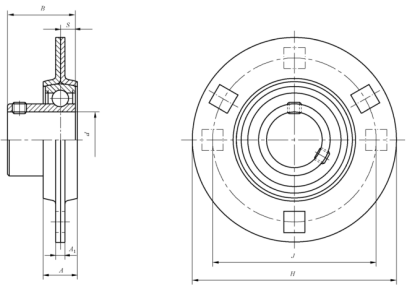

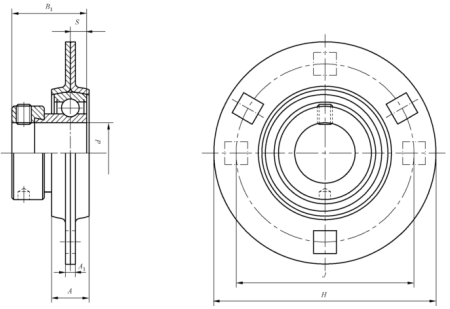

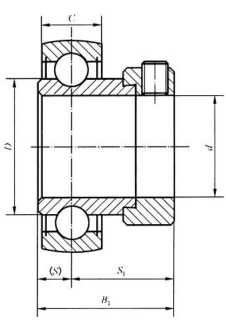

允许轴向载荷小于允许径向载荷的50% 一端平头带顶丝外球面球轴承（UB型）带冲压圆形座顶丝外球面球轴承（UBPF型）轻型带偏心套外球面球轴承（UE型）带冲压圆形座偏心套外球面球轴承（UEPF型）符号含义与应用 UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PF—冲后圆形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm									基本额定载荷/kN		配用偏心套	座尺寸 /mm						轴承座允许径向载荷/kN max	带座轴承代号	轴承代号	座代号
d	D	B	S	C		d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₂ max	J	N		UBPF 型 UEPF 型	UB 型 UE 型	PF 型
d	D	B	S	min	max	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₂ max	J	N		UBPF 型 UEPF 型	UB 型 UE 型	PF 型
12	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF 201	UB 201	PF 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 201	15	4.5	82	49	63.5	7.1	2.45	UEPF 201	UE 201	PF 203

15	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF 202	UB 202	PF 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 202	15	4.5	82	49	63.5	7.1	2.45	UEPF 202	UE 202	PF 203

17	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF 203	UB 203	PF 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 203	15	4.5	82	49	63.5	7.1	2.45	UEPF 203	UE 203	PF 203

20	47	25	7	14		M6×1	5	—	9.88	6.65	—	17	4.5	91	56	71.5	9	3.29	UBPF 204	UB 204	PF 204
	47	31.0	7.5	14	15	—	—	33.3	9.88	6.65	E 204	17	4.5	91	56	71.5	9	3.29	UEPF 204	UE 204	PF 204

25	52	27	7.5	15		M6×1	5.5	—	10.8	7.88	—	19	4.5	96	61	76	9	3.60	UBPF 205	UB 205	PF 205
	52	31.5	7.5	15		—	—	38.1	10.8	7.88	E 205	19	4.5	96	61	76	9	3.60	UEPF 205	UE 205	PF 205

30	62	30	8	16		M6×1	6	—	15.0	11.2	—	20	5.5	114	72	90.5	11	5.00	UBPF 206	UB 206	PF 206
	62	35.7	9	16	18	—	—	44.5	15.0	11.2	E 206	20	5.5	114	72	90.5	11	5.00	UEPF 206	UE 206	PF 206

35	72	32	8.5	17		M8×1	6	—	19.8	15.2	—	23	5.5	127	81	100	11	6.56	UBPF 207	UB 207	PF 207
	72	38.9	9.5	17	19	—	—	55.6	19.8	15.2	E 207	23	5.5	127	81	100	11	6.56	UEPF 207	UE 207	PF 207

40	80	34	9	18		M8×1	7	—	22.8	18.2	—	23	7	149	91	119	13.5	7.56	UBPF 208	UB 208	PF 208
	80	43.7	11.0	18	22	—	—	60.3	22.8	18.2	E 208	23	7	149	91	119	13.5	7.56	UEPF 208	UE 208	PF 208

45	85	43.7	11.0	19	22	—	—	63.5	24.5	20.8	E 209	23	7	150	98	120.5	13.5	8.13	UEPF 209	UE 209	PF 209

50	90	43.7	11.0	20	22	—	—	69.9	27.0	23.2	E 210	25	8	157	102	127	13.5	9.00	UEPF 210	UE 210	PF 210

55	100	48.4	12.0	21	55	—	—	76.2	33.5	29.2	E 211	26	8	168	113	138	13.5	11.1	UEPF 211	UE 211	PF 211

60	110	53.1	13.5	22	27	—	—	84.2	36.8	32.8	E 212	28	8	177	122	148	13.5	12.2	UEPF 212	UE 212	PF 212
注：PF 208 和大于PF 208 的轴承座有四个螺孔。
