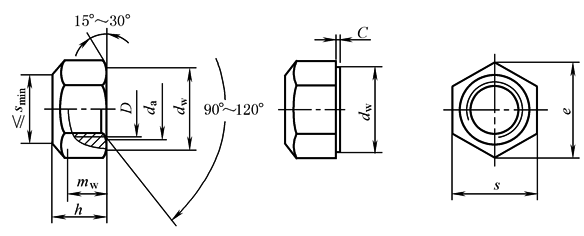

施必牢2型六角自锁防脱螺母(SPL 6175PT—2006) |
||||||||||||||||||
|
防脱功能部分形状任选；首选非垫圈面型 |
||||||||||||||||||
|
标记示例 螺纹规格D＝M12×1.75、性能等级8级、表面磷化、产品等级为A级的施必牢2型六角自锁防脱螺母，标记为： SPL 6175PT.M12×1.75-8 F2 螺纹规格D＝M24×3、性能等级10级、表面镀锌黄色钝化、产品等级为B级的施必牢2型六角自锁防脱螺母，标记为： SPL 6175PT.M24×3-10 F3 |
||||||||||||||||||
|
螺纹规格D |
M10 |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
||||||||||
|
螺距P |
1.5 |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
||||||||||
|
C |
最大 |
— |
— |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|||||||||
|
最小 |
— |
— |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
||||||||||
|
da |
最大 |
10.8 |
13 |
17.3 |
21.6 |
23.7 |
25.9 |
29.1 |
32.4 |
|||||||||
|
最小 |
10 |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
||||||||||
|
dw(最小) |
14.63 |
16.63 |
22.49 |
27.7 |
31.4 |
33.3 |
38 |
42.8 |
||||||||||
|
e(最小) |
17.77 |
20.03 |
26.75 |
32.95 |
37.29 |
39.55 |
45.2 |
50.85 |
||||||||||
|
h |
最大 |
10 |
12 |
16.4 |
20.3 |
22 |
23.9 |
27 |
30 |
|||||||||
|
最小 |
8.94 |
11.57 |
15.7 |
19 |
20.7 |
22.6 |
25.7 |
27.3 |
||||||||||
|
mw(最小) |
6.43 |
8.3 |
11.28 |
13.52 |
14.5 |
16.16 |
18 |
19.44 |
||||||||||
|
s |
公称＝最大 |
16 |
18 |
24 |
30 |
34 |
36 |
41 |
46 |
|||||||||
|
最小 |
15.73 |
17.73 |
23.67 |
29.16 |
33 |
35 |
40 |
45 |
||||||||||
|
每1000个的质量/kg |
9.5 |
15 |
36.7 |
66.7 |
— |
112.6 |
175 |
226.8 |
||||||||||
|
技术条件 |
材料及性能等级 GB/T 3098.2 防脱性能 SPL/JS.08 (企业标准) |
钢 |
不锈钢 |
|||||||||||||||
|
8 |
10 |
12 |
||||||||||||||||
|
D≤16 |
1型 |
D＞16 |
2型 |
1型 |
2型 |
D≤M24: A2-70 |
||||||||||||
|
螺纹标准 |
产品等级 |
表面处理 |
||||||||||||||||
|
美国施必牢螺纹标准 |
D≤16:A D＞16:B |
氧化、磷化；电镀技术按GB/T 5267；如需其他表面镀层或表面处理，由供需双方协议 |
||||||||||||||||
|
注：1.如需其他规格与生产厂联系。 2.生产厂：上海底特精密紧固件有限公司。 |
||||||||||||||||||
