液压防松螺母及拉紧器 |
||||||||||||||||
|
液压防松螺母及拉紧器借助于高压(pmax=250MPa)油泵产生的高压油,使螺杆轴向伸长,利用螺杆的弹性变形将螺纹连接锁紧。可以精确地达到设计要求的预紧力,其预紧力比转矩预紧者提高30%以上。采用附件后可实现多个螺栓同步预紧,使被紧固件均匀受力 液压防松螺母与液压螺栓拉紧器分别是用于高预紧力、大规格螺纹连接的紧固件和装拆工具,适用于振动工况下大、重型机械设备和狭窄空间设备的紧固连接。具有优良的防松效果,连接可靠、装拆方便、节时省力等特点,兼有野外防盗功能。已较广泛地用于矿山、电力、石化、铁路、交通、建筑等行业,该产品尚无国家及行业标准。液压防松螺母及拉紧器的加压系统主要由高压手动泵、快换接头、高压软管、油管接头、液压螺母组成,如图所示

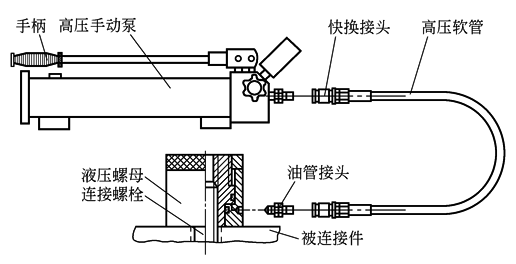

图1 液压防松螺母加压系统示意 (1)液压防松螺母的结构、装拆及产品规格性能 液压防松螺母由缸体,具有内、外螺纹和密封圈的活塞和锁紧螺母组成。其操作程序为:将液压防松螺母整体拧到连接螺栓上,直至消除各连接件之间的间隙(图2a);卸去堵头,将排净空气后的高压手动油泵、软管接头接到缸体的油管接头上,往复扳动高压油泵的手柄,对油缸加压,使活塞上升,连接螺栓伸长,锁紧螺母、活塞与缸体之间产生间隙,活塞内螺纹与螺栓间形成了强大的预紧力(图2b);将锁紧螺母拧到与缸体上端面接触并拧紧,卸压,拆除加压系统,拧上堵头,连接被紧锁(图2c)。拆卸液压防松螺母的过程与安装过程相仿,接装加压系统,加压,活塞带着锁紧螺母上升,当螺母底面与缸体上端面分离后,将锁紧螺母上端面拧至与活塞上端面平齐(图2b),卸压,拆除加压系统,轻微敲击并旋转活塞及螺栓,即可卸下液压防松螺母

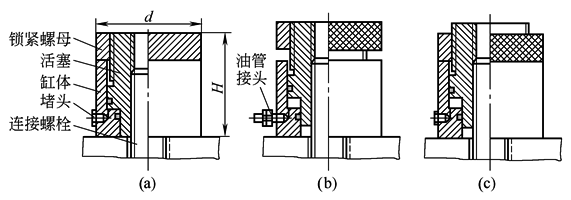

图2 FYM型液压防松螺母结构示意 (2)液压螺栓拉紧器的结构、装拆及产品规格性能 液压螺栓拉紧器是一种先进的螺纹连接预紧和拆卸工具。其原理及拆装方法与液压防松螺母相同,结构相仿。一个型号的拉紧器在更换其螺纹套和内六角套的情况下,可实现数个相近规格螺栓的预紧和拆卸,易于实现多个螺栓的同步紧固。液压螺栓拉紧器的结构如图3

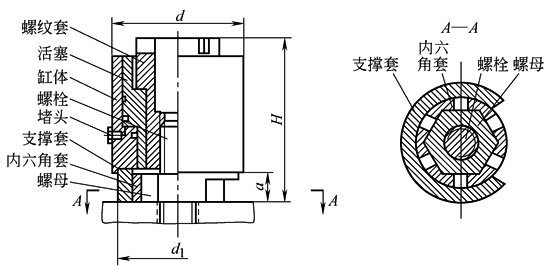

图3 FYL型液压螺栓拉紧器结构示意 其预紧及拆卸过程如下:先将螺母拧紧在螺栓上,再将内六角套套在螺母外面,放好支撑套,将拉紧器组件置于支撑套上,将螺纹套拧在螺栓上;装好加压系统,加压,推动活塞带着螺纹套上升,螺栓伸长带着螺母上升与连接件脱离接触,当达到所需的预紧力或最大拉伸长度时,停止加压;通过内六角套的径向孔将螺母拧紧,卸压,拆除拉紧器,螺母便将螺纹连接锁紧。拆卸螺母时,步骤同上,当螺母与被紧固件脱离接触后,停压,通过内六角套上的径向孔将螺母拧松若干圈,卸压,拆除拉紧器,即可轻松卸下螺母 |
||||||||||||||||
|
FYM型液压防松螺母参数(Q/XF 001—2006) |
||||||||||||||||
|
型号 |
螺纹规格 |
油压作用 面积S/mm2 |
预紧力F/kN (p=150MPa时) |
H /mm |
d /mm |
最大拉伸长度 h/mm |
质量 /kg |
|||||||||
|
FYM24 |
M24×3 |
1080 |
162 |
52 |
58 |
5 |
0.7 |
|||||||||
|
FYM30 |
M30×3.5 |
1330 |
200 |
53 |
68 |
5 |
1 |
|||||||||
|
FYM36 |
M36×4 |
1760 |
264 |
58 |
80 |
5 |
1.6 |
|||||||||
|
FYM42 |
M42×4.5 |
2490 |
374 |
65 |
92 |
6 |
2.4 |
|||||||||
|
FYM48 |
M48×5 |
2840 |
426 |
70 |
100 |
6 |
2.9 |
|||||||||
|
FYM56 |
M56×5.5 |
3690 |
554 |
78 |
114 |
8 |
4.2 |
|||||||||
|
FYM64 |
M64×6 |
4210 |
631 |
84 |
124 |
10 |
5.2 |
|||||||||
|
FYM72 |
M72×6 |
5990 |
898 |
95 |
145 |
12 |
8.3 |
|||||||||
|
FYM80 |
M80×6 |
7190 |
1079 |
105 |
160 |
12 |
11 |
|||||||||
|
FYM90 |
M90×6 |
9110 |
1366 |
114 |
178 |
12 |
15 |
|||||||||
|
FYM100 |
M100×6 |
13750 |
2062 |
130 |
208 |
15 |
24 |
|||||||||
|
FYM110 |
M110×6 |
14660 |
2200 |
140 |
219 |
15 |
27 |
|||||||||
|
FYM125 |
M125×6 |
16530 |
2480 |
150 |
240 |
18 |
35 |
|||||||||
|
FYM140 |
M140×6 |
20770 |
3116 |
170 |
265 |
18 |
47 |
|||||||||
|
FYM160 |
M160×6 |
22480 |
3372 |
180 |
285 |
20 |
55 |
|||||||||
|
技术条件 |
材料:钢 |
性能等级:10、12 |
螺纹公差:6H |
产品等级:A |
表面处理:发黑 |
|||||||||||
|
FYL型液压螺栓拉紧器参数(Q/XF 002—2006) |
||||||||||||||||
|
型号 |
螺纹规格 |
油压作用 面积S/mm2 |
预紧力F/kN (p=150MPa时) |
H /mm |
d /mm |
d1 /mm |
a /mm |
最大拉伸 长度h/mm |
质量 /kg |
|||||||
|
FYL1 |
M24~M33 |
4260 |
639 |
109 |
110 |
90 |
30 |
12 |
5 |
|||||||
|
FYL2 |
M36~M45 |
5900 |
885 |
124 |
140 |
115 |
37 |
14 |
10 |
|||||||
|
FYL3 |
M48~M60 |
10500 |
1575 |
160 |
175 |
160 |
63 |
16 |
19 |
|||||||
|
FYL4 |
M64~M80 |
17000 |
2550 |
187 |
220 |
200 |
77 |
18 |
42 |
|||||||
|
FYL5 |
M90~M100 |
24300 |
3645 |
216 |
250 |
230 |
93 |
18 |
69 |
|||||||
|
FYL6 |
M110~M125 |
36600 |
5490 |
248 |
305 |
290 |
112 |
20 |
102 |
|||||||
|
FYL7 |
M140~M160 |
43200 |
6480 |
290 |
325 |
305 |
145 |
22 |
130 |
|||||||
|
技术条件 |
材料:钢 |
性能等级:10、12 |
螺纹公差:6H |
产品等级:A |
表面处理:发黑 |
|||||||||||
|
注:1.如需其他规格或有特殊要求,与生产厂联系。 2.生产厂:西安帆力机电技术有限公司。 |
||||||||||||||||
