唐氏螺纹直角地脚螺栓连接副(Q/TANGS 4364)

标记示例

螺纹规格d＝TM42，公称长度l＝1400mm，性能等级为4.8级的唐氏螺纹直角地脚螺栓连接副：

唐氏直角地脚螺栓连接副 Q/TANGS  4364-TM42×1400-4.8

六角螺母同GB/T 6170—2000

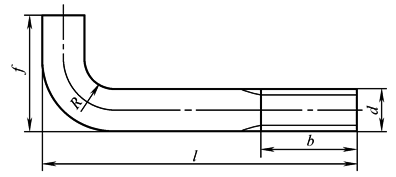

唐氏螺纹直角地脚螺栓　　　　　　　　　　　　　　　　　　　　　　mm

螺纹规格d

TM16

TM20

TM24

TM30

TM36

TM42

TM48

TM56

b(最小)

45

60

75

90

110

120

140

160

f

65

80

100

120

150

170

190

220

R≈

12

15

20

25

30

35

40

45

l

300～400

400～1000

600～1400

1000～1600

1000～2000

1400～2300

1400～2600

2000～2600

l系列

300，400，600，800，1000，1200，1400，1600，1800，2000，2300，2600

技术条件

材料：钢

螺纹公差：8g

性能等级：3.6、4.8、6.8、8.8

产品等级：C

注：1.除螺纹外，其余尺寸与JB/ZQ 4364一致。

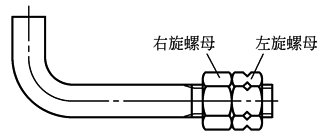

2.唐氏螺纹直角地脚螺栓连接副一套包括唐氏直角地脚螺栓一个，左旋及右旋螺母各一个。

3.表格之外的螺栓连接副按图纸加工。
