唐氏螺纹地脚螺栓连接副(Q/TANGS 799) |
|||||||||||
|
|

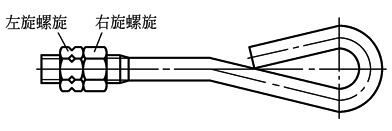

标记示例 螺纹规格d＝TM20，公称长度l＝400mm，性能等级为3.6级的唐氏螺纹地脚螺栓连接副： 唐氏地脚螺栓连接副 Q/TANGS 799-TM20×400-3.6 六角螺母同GB/T 6170—2000 |
||||||||||
|

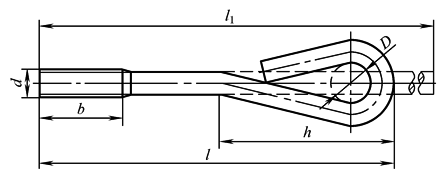

唐氏螺纹地脚螺栓 mm |
|||||||||||
|
|
|||||||||||
|
螺纹规格d |
TM16 |
TM20 |
TM24 |
TM30 |
TM36 |
TM42 |
TM48 |
||||
|
b |
44 |
52 |
60 |
72 |
84 |
96 |
108 |
||||
|
D |
20 |
30 |
30 |
45 |
60 |
60 |
70 |
||||
|
h |
93 |
127 |
139 |
192 |
244 |
261 |
302 |
||||
|
l1 |
l+72 |
l+110 |
l+110 |
l+165 |
l+217 |
l+217 |
l+255 |
||||
|
l |
220～500 |
300～630 |
300～800 |
400～1000 |
500～1000 |
630～1250 |
630～1500 |
||||
|
l系列 |
220，300，400，500，630，800，1000，1250，1500 |
||||||||||
|
技术条件 |
材料：钢 |
螺纹公差：8g |
性能等级：3.6、4.8、6.8、8.8 |
产品等级：C |
表面处理：发黑 |
||||||
|
