唐氏螺纹T形槽用螺栓连接副(Q/TANGS 37) |
|||||||||||||
|
|
标记示例 螺纹规格d＝TM36，公称长度l＝200mm，性能等级为8.8级的唐氏螺纹T形槽用螺栓连接副：唐氏T形槽用螺栓连接副 Q/TANGS 37-TM36×200 六角螺母同GB/T 6170—2000 |
||||||||||||
|

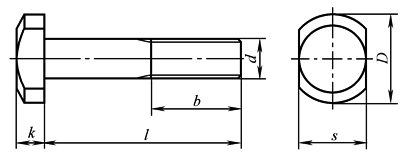

唐氏螺纹T形槽用螺栓 mm |
|||||||||||||
|
|
|||||||||||||
|
螺纹规格d |
TM16 |
TM20 |
TM24 |
TM30 |
TM36 |
TM42 |
TM48 |
||||||
|
b |
l≤125 |
38 |
46 |
54 |
66 |
78 |
— |
— |
|||||
|
125＜l≤200 |
44 |
52 |
60 |
72 |
84 |
96 |
108 |
||||||
|
l＞200 |
57 |
65 |
73 |
85 |
97 |
109 |
121 |
||||||
|
D |
38 |
46 |
58 |
75 |
85 |
95 |
105 |
||||||
|
k |
11.6 |
14 |
16 |
20 |
24 |
28 |
32 |
||||||
|
s |
28 |
34 |
44 |
56 |
67 |
76 |
86 |
||||||
|
l |
55～160 |
65～200 |
80～240 |
90～300 |
110～300 |
130～300 |
140～300 |
||||||
|
l系列 |
55，60，65，70，80，90，100，110，120，130，140，150，160，180，200，220，240，260，280，300 |
||||||||||||
|
技术条件 |
材料：钢 |
螺纹公差：6g |
性能等级：8.8 |
产品等级：B |
表面处理：调质、发蓝、发黑 |
||||||||
|
注：1.除螺纹外，其余尺寸与GB/T 37一致。 2.唐氏螺纹T形槽用螺栓连接副一套包括唐氏螺纹T形槽用螺栓一个，左旋及右旋螺母各一个。 3.表格之外的螺栓连接副按图纸加工。 |
|||||||||||||
