唐氏螺纹等长双头螺柱连接副(Q/TANGS 901)

标记示例

螺纹规格d＝TM18，公称长度l＝100mm，性能等级为8.8级的唐氏螺纹等长双头螺柱连接副：

唐氏螺柱连接副  Q/TANGS  901-TM18×100

六角螺母同GB/T 6170—2000

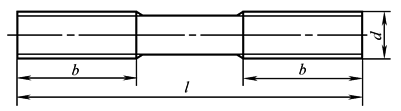

唐氏螺纹等长双头螺柱　　　　　　　　　　　　　　　　　　　　　　mm

螺纹规格d

TM16

TM18

TM20

TM22

TM24

TM30

TM36

TM42

TM48

TM56

b

44

48

52

56

60

72

84

96

108

124

l

40～300

40～300

60～300

80～300

90～300

120～300

120～300

120～400

130～500

150～500

l系列

40，45，50，55，60，65，70，80，90，100，110，120，130，140，150，160，180，200，220，240，260，280，300，320，350，380，400，420，450，480，500

技术条件

材料：钢

螺纹公差：6g

性能等级：8.8

产品等级：C

表面处理：发黑

注：1.除螺纹外，其余尺寸与GB/T 901一致。

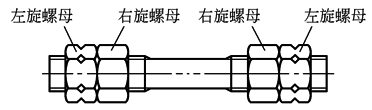

2.唐氏螺纹等长双头螺柱连接副一套包括唐氏螺纹等长双头螺柱一个，左旋及右旋螺母各两个。

3.表格之外的螺栓连接副按图纸加工。
