唐氏螺纹方头螺栓连接副(Q/TANGS 8)

标记示例

螺纹规格d＝TM24，公称长度l＝100mm，性能等级为8.8级的唐氏螺纹方头螺栓连接副：唐氏方头螺栓连接副  Q/TANGS  8-TM24×100

六角螺母同GB/T 6170—2000

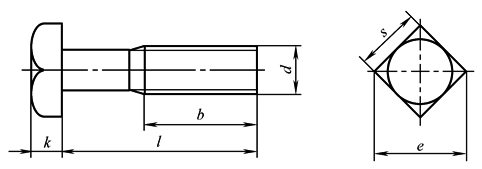

唐氏螺纹方头螺栓　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹规格d

TM16

TM18

TM20

TM22

TM24

TM30

TM36

TM42

TM48

b

l≤125

38

42

46

50

54

66

78

—

—

125＜l≤200

44

48

52

56

60

72

84

96

108

l＞200

57

61

65

69

73

85

97

109

121

e

30.11

34.01

37.91

42.9

45.5

58.5

69.94

82.03

95.03

k

10

12

13

14

15

19

23

26

30

s

24

27

30

34

36

46

55

65

75

l

55～160

60～180

65～200

70～220

80～240

90～300

110～300

130～300

140～300

l系列

55，60，65，70，80，90，100，110，120，130，140，150，160，180，200，220，240，260，280，300

技术条件

材料：钢

螺纹公差：6g

性能等级：8.8

产品等级：C

表面处理：调质、发蓝、发黑

注：1.除螺纹外，其余尺寸与GB/T 8一致。

2.唐氏螺纹方头螺栓连接副一套包括唐氏方头螺栓一个，左旋及右旋螺母各一个。

3.表格之外的螺栓连接副按图纸加工。
