机构的位置和构件上某点的轨迹分析方法

几

何

作

图

法

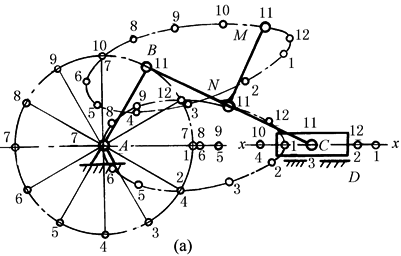

以B为圆心，BC为半径，作圆弧与C点的轨迹x-x相交于C，得C和BC杆上M、N点的一个位置；如将B点轨迹分12等分，顺序改变B的位置，以同样方法求得C点、M点和N点的一系列对应位置

样

板

试

凑

法

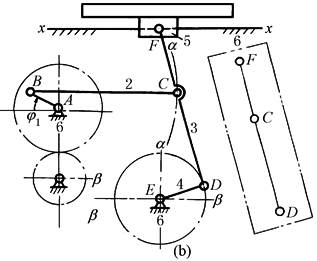

图b为平板印刷机台板往复运动机构，图中C、D、F点的轨迹分别为以B为圆心、BC为半径的圆弧αα和以E为圆心、ED为半径的圆ββ和直线xx，用透明纸DCF覆盖在这些已作出的轨迹αα、ββ和xx上试凑，使D、C、F点落在各自的轨迹上，得机构位置图

拆

副

交

轨

法

图c为缝纫机送布机构，给定主动件1的位置(即B、F的位置给定)，E点作为杆3上的点，当C点处于不同位置时，E₃的轨迹是αα；E点作为杆5上的点，当G点处于不同位置时，E₅的轨迹是ββ；αα、ββ的交点就是在给定B、F位置下的E点位置，E点的位置确定后，杆3和杆5的位置随之确定
