120°沉心铆钉（GB954-86）

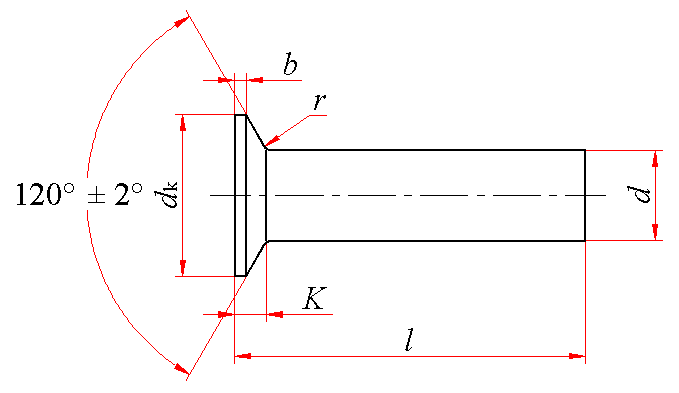

120°沉头铆钉(GB/T 954—1986) 　　　　mm

标记示例：公称直径d＝6mm、公称长度l＝30mm、材料为BL2、不经表面处理的120°沉头铆钉的标记：铆钉 GB/T 954 6×30
d			d_k		r max	b max	K ≈	l的范围
公称	max	min	max	min	r max	b max	K ≈	l的范围
(1.2)	1.26	1.14	2.83	2.57	0.1	0.2	0.5	1.5~6
1.4	1.46	1.34	3.45	3.15	0.1	0.2	0.6	2.5~8
(1.6)	1.66	1.54	3.95	3.65	0.1	0.2	0.7	2.5~10
2	2.06	1.94	4.75	4.45	0.1	0.2	0.8	3~10
2.5	2.56	2.44	5.35	5.05	0.1	0.2	0.9	4~15
3	3.06	2.94	6.28	5.92	0.1	0.2	1	5~20
(3.5)	3.58	3.42	7.08	6.72	0.3	0.4	1.1	6~36
4	4.08	3.92	7.98	7.62	0.3	0.4	1.2	6~42
5	5.08	4.92	9.68	9.32	0.3	0.4	1.4	7~50
6	6.08	5.92	11.72	11.28	0.3	0.4	1.7	8~50
8	8.1	7.9	15.82	15.38	0.3	0.4	2.3	10~50
注：尽可能不采用括号内的规格。

公称长度l的通用规格系列：　　　　mm
公称	1.5	2	2.5	3	3.5	4	5	6	7	8	9	10	11
min	1.3	1.8	2.3	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65
max	1.7	2.2	2.7	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35
公称	12	13	14	15	16	17	18	19	20	22	24	26	28
min	11.65	12.65	13.65	14.65	15.65	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58
max	12.35	13.35	14.35	15.35	16.35	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42
公称	30	32	34	36	38	40	42	44	46	48	50
min	29.58	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5
max	30.42	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.2	1.4	1.6	2	2.5	3	3.5	4	5	6	8
公称长度/mm	每1000件钢制品的质量 ≈
1.5	0.02
2	0.03
2.5	0.03	0.05	0.07
3	0.04	0.05	0.07	0.12
3.5	0.04	0.06	0.08	0.13
4	0.04	0.07	0.09	0.15	0.22
5	0.05	0.08	0.11	0.17	0.26	0.39
6	0.06	0.09	0.12	0.20	0.30	0.44	0.61	0.82
7		0.10	0.14	0.22	0.34	0.50	0.69	0.92	1.50
8		0.11	0.15	0.25	0.38	0.55	0.76	1.02	1.65	2.52
9			0.17	0.27	0.42	0.61	0.84	1.12	1.80	2.74
10			0.18	0.29	0.45	0.66	0.91	1.22	1.96	2.96	5.83
11					0.49	0.72	0.99	1.31	2.11	3.18	6.22
12					0.53	0.78	1.06	1.41	2.26	3.40	6.61
13					0.57	0.83	1.14	1.51	2.42	3.62	7.00
14					0.61	0.89	1.21	1.61	2.57	3.84	7.39
15					0.65	0.94	1.29	1.71	2.72	4.06	7.79
16						1.00	1.37	1.80	2.88	4.28	8.18
17						1.05	1.44	1.90	3.03	4.50	8.57
18						1.11	1.52	2.00	3.18	4.72	8.96
19						1.16	1.59	2.10	3.33	4.94	9.35
20						1.22	1.67	2.20	3.49	5.16	9.75
22							1.82	2.39	3.79	5.61	10.53
24							1.97	2.59	4.10	6.05	11.31
26							2.12	2.78	4.41	6.49	12.10
28							2.27	2.98	4.71	6.93	12.88
30							2.42	3.18	5.02	7.37	13.67
32							2.57	3.37	5.33	7.81	14.45
34							2.72	3.57	5.63	8.25	15.23
36							2.87	3.76	5.94	8.69	16.02
38								3.96	6.24	9.13	16.80
40								4.16	6.55	9.58	17.59
42								4.35	6.86	10.02	18.37
44									7.16	10.46	19.16
46									7.47	10.90	19.94
48									7.78	11.34	20.72
50									8.08	11.78	21.51
