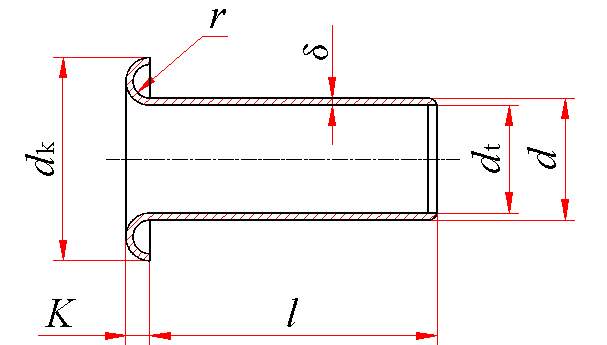

空心铆钉 (GB/T 876—1986)                                                                                                                                            　　　　　　　mm

标记示例：

公称直径d＝3mm、公称长度l＝10mm、材料为H62、不经表面处理的空心铆钉的标记：

铆钉  GB/T 876  3×10

d

d_k

K

d_t

min

δ

r

max

l的范围

公称

max

min

max

min

max

min

1.4

1.53

1.27

2.6

2.35

0.5

0.3

0.8

0.2

0.15

1.5~5

(1.6)

1.73

1.47

2.8

2.55

0.5

0.3

0.9

0.22

0.2

2~5

2

2.13

1.87

3.5

3.2

0.6

0.4

1.2

0.25

0.25

2~6

2.5

2.63

2.37

4

3.7

0.6

0.4

1.7

0.25

0.25

2~8

3

3.13

2.87

5

4.7

0.7

0.5

2

0.3

0.25

2~10

(3.5)

3.65

3.35

5.5

5.2

0.7

0.5

2.5

0.3

0.3

2.5~10

4

4.15

3.85

6

5.7

0.82

0.58

2.9

0.35

0.3

3~12

5

5.15

4.85

8

7.64

1.12

0.88

4

0.35

0.5

3~15

6

6.15

5.85

10

9.64

1.12

0.88

5

0.35

0.7

4~15

注：尽可能不采用括号内的规格。

公称长度l的商品规格系列：                                                                                                 　　  mm

公称

1.5

2

2.5

3

3.5

4

5

6

7

8

9

10

11

12

13

14

15

min

1.3

1.8

2.3

2.8

3.26

3.76

4.76

5.76

6.71

7.71

8.71

9.71

10.65

11.65

12.65

13.65

14.65

max

1.7

2.2

2.7

3.2

3.74

4.24

5.24

6.24

7.29

8.29

9.29

10.29

11.35

12.35

13.35

14.35

15.35
