扁平头半空心铆钉（GB875-86）

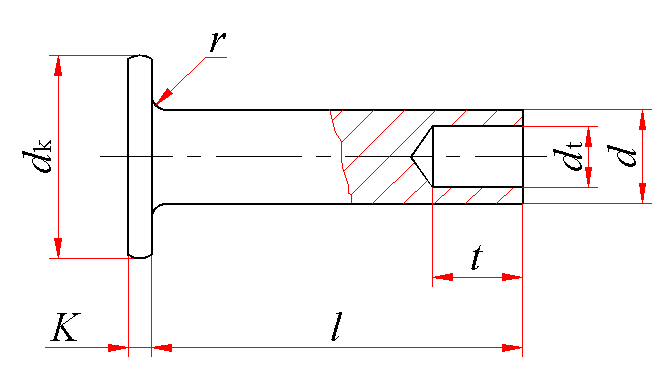

扁平头半空心铆钉 (GB/T 875—1986) 　　mm

标记示例：公称直径d＝5mm、公称长度l＝30mm、材料为BL2、不经表面处理的扁平头半空心铆钉的标记：铆钉 GB/T 875 5×30
d			d_k		K		d_t				t		r max	l的范围
d			d_k		K		黑色		有色		t
公称	max	min	max	min	max	min	max	min	max	min	max	min
(1.2)	1.26	1.14	2.4	2	0.58	0.42	0.66	0.56	0.66	0.56	1.44	0.96	0.1	1.5~6
1.4	1.46	1.34	2.7	2.3	0.58	0.42	0.77	0.65	0.77	0.65	1.64	1.16	0.1	2~7
(1.6)	1.66	1.54	3.2	2.8	0.58	0.42	0.87	0.75	0.87	0.75	1.84	1.36	0.1	2~8
2	2.06	1.94	3.74	3.26	0.68	0.52	1.12	0.94	1.12	0.94	2.24	1.76	0.1	2~13
2.5	2.56	2.44	4.74	4.26	0.68	0.52	1.62	1.44	1.62	1.44	2.74	2.26	0.1	3~15
3	3.06	2.94	5.74	5.26	0.88	0.72	2.12	1.94	2.12	1.94	3.24	2.76	0.1	3.5~30
(3.5)	3.58	3.42	6.79	6.21	0.88	0.72	2.32	2.14	2.32	2.14	3.79	3.21	0.3	5~36
4	4.08	3.92	7.79	7.21	1.13	0.87	2.62	2.44	2.52	2.34	4.29	3.71	0.3	5~40
5	5.08	4.92	9.79	9.21	1.13	0.87	3.66	3.42	3.46	3.22	5.29	4.71	0.3	6~50
6	6.08	5.92	11.85	11.15	1.33	1.07	4.66	4.42	4.16	3.92	6.29	5.71	0.3	7~50
8	8.1	7.9	15.85	15.15	1.33	1.07	6.16	5.92	4.66	4.42	8.35	7.65	0.3	9~50
10	10.1	9.9	19.42	18.58	1.63	1.37	7.7	7.4	7.7	7.4	10.35	9.65	0.3	10~50
注：① 尽可能不采用括号内的规格。 ② d_t栏内“黑色”适用于由钢材制成的铆钉，“有色”适用于由铝或铜材制成的铆钉。

公称长度l的商品规格系列：　 mm
公称	1.5	2	2.5	3	3.5	4	5	6	7	8	9	10	11
min	1.3	1.8	2.3	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65
max	1.7	2.2	2.7	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35
公称	12	13	14	15	16	17	18	19	20	22	24	26	28
min	11.65	12.65	13.65	14.65	15.65	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58
max	12.35	13.35	14.35	15.35	16.35	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42
公称	30	32	34	36	38	40	42	44	46	48	50
min	29.58	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5
max	30.42	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.2	1.4	1.6	2	2.5	3	3.5	4	5	6	8	10
公称长度/mm	每1000件钢制品的质量 ≈
1.5	0.02
2	0.05	0.03	0.05	0.07
2.5	0.03	0.04	0.05	0.08
3	0.03	0.05	0.06	0.10	0.14
3.5	0.04	0.05	0.07	0.11	0.16	0.24
4	0.04	0.06	0.08	0.12	0.18	0.27
5	0.05	0.07	0.09	0.15	0.22	0.33	0.45	0.62
6	0.06	0.08	0.11	0.17	0.26	0.38	0.52	0.72	0.99
7		0.09	0.12	0.20	0.29	0.44	0.60	0.81	1.15	1.59
8			0.14	0.22	0.33	0.49	0.67	0.91	1.30	1.81
9				0.24	0.37	0.55	0.75	1.01	1.45	2.03	3.18
10				0.27	0.41	0.60	0.82	1.11	1.61	2.25	3.57	5.37
11				0.29	0.45	0.66	0.90	1.21	1.76	2.47	3.96	3.99
12				0.32	0.49	0.71	0.97	1.30	1.91	2.69	4.36	6.60
13				0.34	0.52	0.77	1.05	1.40	2.06	2.91	4.75	7.21
14					0.56	0.82	1.12	1.50	2.22	3.13	5.14	7.82
15					0.60	0.88	1.20	1.60	2.37	3.35	5.53	8.44
16						0.93	1.27	1.70	2.52	3.57	5.92	9.05
17						0.99	1.35	1.79	2.68	3.79	6.32	9.66
18						1.04	1.42	1.89	2.83	4.01	6.71	10.27
19						1.10	1.50	1.99	2.98	4.23	7.10	10.89
20						1.15	1.57	2.09	3.14	4.45	7.49	11.50
22						1.26	1.72	2.28	3.44	4.90	8.28	12.72
24						1.37	1.87	2.48	3.75	5.34	9.06	13.95
26						1.48	2.02	2.68	4.06	5.78	9.84	15.17
28						1.59	2.17	2.87	4.36	6.22	10.63	16.40
30						1.70	2.32	3.07	4.67	6.66	11.41	17.62
32							2.47	3.26	4.97	7.10	12.20	18.85
34							2.62	3.46	5.28	7.54	12.98	20.08
36							2.77	3.66	5.59	7.98	13.76	21.30
38								3.85	5.89	8.42	14.55	22.53
40								4.05	6.20	8.86	15.33	23.75
42									6.51	9.31	16.12	24.98
44									6.81	9.75	16.90	26.20
46									7.12	10.19	17.69	27.43
48									7.43	10.63	10.47	28.65
50									7.73	11.07	19.25	29.88
