管状铆钉 (GB/T 10582—2006)                                                                                                                                                 　　　　　mm

标记示例：

公称直径d＝3mm、公称长度l＝10mm、材料为20钢、不经表面处理的管状铆钉的标记：

铆钉  GB/T 975  3×10

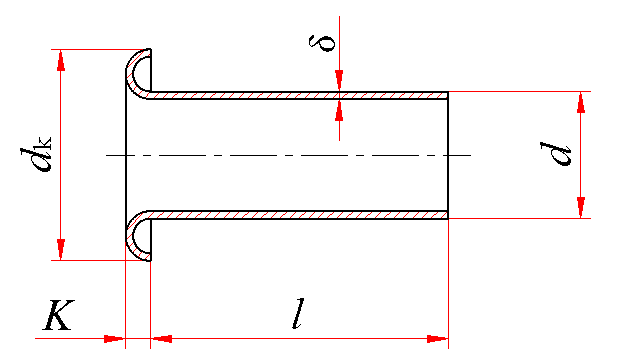

d

d_k

K

δ

留铆余量

(推荐)

l的范围

max

min

max

min

0.7

2

1.6

0.28

0.12

0.15

0.4

1~7

1

2.4

2

0.38

0.22

0.15

0.5

1~10

(1.2)

2.6

2.2

0.38

0.22

0.15

0.5

1.5~12

1.5

2.9

2.5

0.5

0.3

0.2

0.6

1.5~15

1.8

3.2

2.8

0.5

0.3

0.2

0.6

2~16

2

3.44

2.96

0.6

0.4

0.25

0.8

3~16

2.5

4.24

3.76

0.6

0.4

0.25

0.8

4~20

3

4.74

4.26

0.92

0.68

0.5

1.5

5~24

4

5.74

5.26

0.92

0.68

0.5

1.5

6~28

5

7.29

6.71

1.12

0.88

0.5

2.5

8~34

6

8.79

8.21

1.12

0.88

0.5

2.5

10~40

8

11.85

11.15

1.65

1.35

1

3.5

14~40

10

14.35

13.65

1.65

1.35

1

3.5

18~40

12

16.35

15.65

1.65

1.35

1

4

20~40

(14)

18.35

17.65

2.15

1.85

1.5

4

22~40

16

20.42

19.58

2.15

1.85

1.5

4.5

24~40

20

26.42

25.58

2.65

2.35

1.5

5

26~40

注：① 尽可能不采用括号内的规格。

② d和δ的公差按相应材料标准的规定。

技      术      条      件

材                 料

表  面  处  理

种    类

牌    号

碳素结构钢

20

(冷拔)

—

镀锌钝化

铜及其合金

T 2

软(M)

—

钝        化

镀        锡

镀        银

H 62

软(M)

—

钝        化

镀        锡

镀        银

H 96

软(M)

—

钝        化

镀        锡

镀        银

公称长度l的通用规格系列：                                                                                                   　　mm

公称

1

1.5

2

2.5

3

3.5

4

5

6

7

8

9

10

11

12

min

0.87

1.37

1.87

2.37

2.87

3.35

3.85

4.85

5.85

6.82

7.82

8.82

9.82

10.78

11.78

max

1.13

1.63

2.13

2.63

3.13

3.65

4.15

5.15

6.15

7.18

8.18

9.18

10.18

11.22

12.22

公称

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

min

12.78

13.78

14.78

15.78

16.78

17.78

18.74

19.74

20.74

21.74

22.74

23.74

24.74

25.74

26.74

max

13.22

14.22

15.22

16.22

17.22

18.22

19.26

20.26

21.26

22.26

23.26

24.26

25.26

26.26

27.26

公称

28

29

30

31

32

33

34

35

36

37

38

39

40

min

27.74

28.74

29.74

30.69

31.69

32.69

33.69

34.69

35.69

36.69

37.69

38.69

39.69

max

28.26

29.26

30.26

31.31

32.31

33.31

34.31

35.31

36.31

37.31

38.31

39.31

40.31

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

公称直径/mm

0.7

1

1.2

1.5

1.8

2

2.5

3

4

5

公称长度/mm

每1000件钢制品的质量  ≈

2

0

0.01

0.01

0.02

0.02

2.5

0.01

0.01

0.01

0.02

0.02

3

0.01

0.01

0.01

0.02

0.03

0.04

3.5

0.01

0.01

0.02

0.03

0.03

0.05

4

0.01

0.01

0.02

0.03

0.04

0.05

0.07

5

0.01

0.02

0.02

0.04

0.04

0.06

0.08

0.19

6

0.01

0.02

0.02

0.04

0.05

0.07

0.09

0.23

0.32

7

0.01

0.02

0.03

0.05

0.06

0.08

0.11

0.26

0.36

8

0.03

0.03

0.05

0.07

0.10

0.12

0.29

0.40

0.55

9

0.03

0.04

0.06

0.08

0.11

0.14

0.32

0.44

0.61

10

0.03

0.04

0.07

0.08

0.12

0.15

0.35

0.49

0.66

11

0.04

0.07

0.09

0.13

0.16

0.38

0.53

0.72

12

0.05

0.08

0.10

0.14

0.18

0.41

0.57

0.77

13

0.09

0.11

0.15

0.19

0.44

0.62

0.83

14

0.09

0.11

0.16

0.20

0.47

0.66

0.88

15

0.10

0.12

0.17

0.22

0.50

0.70

0.94

16

0.13

0.18

0.23

0.53

0.74

0.99

17

0.25

0.56

0.79

1.05

18

0.26

0.59

0.83

1.10

19

0.27

0.62

0.87

1.16

20

0.29

0.65

0.92

1.21

21

0.68

0.96

1.27

22

0.72

1.00

1.32

23

0.75

1.04

1.38

24

0.78

1.09

1.43

25

1.13

1.49

26

1.17

1.54

27

1.22

1.60

28

1.26

1.65

29

1.71

30

1.76

31

1.82

32

1.87

33

1.93

34

1.98

公称直径/mm

6

8

10

12

14

16

20

公称长度/mm

每1000件钢制品的质量  ≈

10

0.81

11

0.87

12

0.94

13

1.01

14

1.08

2.86

15

1.14

3.03

16

1.21

3.20

17

1.28

3.37

18

1.35

3.55

4.56

19

1.41

3.72

4.78

20

1.48

3.89

5.00

6.11

21

1.55

4.06

5.22

6.38

22

1.62

4.23

5.44

6.65

11.70

23

1.68

4.40

5.66

6.92

12.16

24

1.75

4.57

5.88

7.19

12.61

14.63

25

1.82

4.75

6.10

7.46

13.07

15.17

26

1.89

4.92

6.32

7.73

13.53

15.70

21.10

27

1.95

5.09

6.54

8.00

13.99

16.23

21.78

28

2.02

5.26

6.76

8.27

14.45

16.76

22.46

29

2.09

5.43

6.98

8.54

14.91

17.30

23.14

30

2.15

5.60

7.21

8.81

15.37

17.83

23.82

31

2.22

5.78

7.43

9.08

15.83

18.36

24.50

32

2.29

5.95

7.65

9.35

16.29

18.90

25.18

33

2.36

6.12

7.87

9.61

16.75

19.43

25.86

34

2.42

6.29

8.09

9.88

17.21

19.96

26.54

35

2.49

6.46

8.31

10.15

17.67

20.50

27.22

36

2.56

6.63

8.53

10.42

18.13

21.03

27.90

37

2.63

6.80

8.75

10.69

15.59

21.56

28.58

38

2.69

6.98

8.97

10.96

19.05

22.09

29.26

39

2.76

7.15

9.19

11.23

19.51

22.63

29.94

40

2.83

7.32

9.41

11.50

19.97

23.16

30.62
