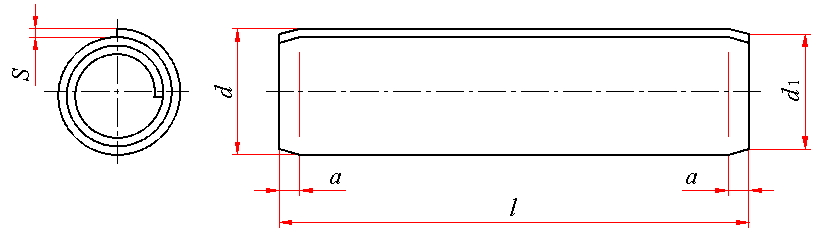

弹性圆柱销 卷制 标准型(GB/T 879.4—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

两端挤压倒角

标记示例:

公称直径d＝6mm、公称长度l＝30mm、材料为钢(St)、热处理硬度420～545HV30、表面氧化处理、卷制、标准型弹性圆柱销的标记:

销  GB/T 879.4   6×30

公称直径d＝6mm、公称长度l＝30mm、材料为奥氏体不锈钢(A)、不经热处理、表面简单处理、卷制、标准型弹性圆柱销的标记:

销  GB/T 879.4   6×30-A

d

d₁

装配前

max

a

≈

s

最小剪切载荷双面剪，kN

l的范围

公称

装配前

钢和

马氏体不锈钢

奥氏体不锈钢

max

min

0.8

0.91

0.85

0.75

0.3

0.07

0.4

0.3

4～16

1

1.15

1.05

0.95

0.3

0.08

0.6

0.45

4～16

1.2

1.35

1.25

1.15

0.4

0.1

0.9

0.65

4～16

1.5

1.73

1.62

1.4

0.5

0.13

1.45

1.05

4～24

2

2.25

2.13

1.9

0.7

0.17

2.5

1.9

4～40

2.5

2.78

2.65

2.4

0.7

0.21

3.9

2.9

5～45

3

3.30

3.15

2.9

0.9

0.25

5.5

4.2

6～50

3.5

3.84

3.67

3.4

1

0.29

7.5

5.7

6～50

4

4.4

4.2

3.9

1.1

0.33

9.6

7.6

8～60

5

5.50

5.25

4.85

1.3

0.42

15

11.5

10～60

6

6.50

6.25

5.85

1.5

0.5

22

16.8

12～75

8

8.63

8.30

7.8

2

0.67

39

30

16～120

10

10.80

10.35

9.75

2.5

0.84

62

48

20～120

12

12.85

12.40

11.7

3

1

89

67

24～160

14

14.95

14.45

13.6

3.5

1.2

120

—

28～200

16

17.00

16.45

15.6

4

1.3

155

—

32～200

20

21.1

20.4

19.6

4.5

1.7

250

—

45～200

公称长度l的商品规格系列: 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

4

5

6

8

10

12

14

16

18

20

22

24

min

3.75

4.75

5.75

7.75

9.75

11.5

13.5

15.5

17.5

19.5

21.5

23.5

max

4.25

5.25

6.25

8.25

10.25

12.5

14.5

16.5

18.5

20.5

22.5

24.5

公称

26

28

30

32

35

40

45

50

55

60

65

70

min

25.5

27.5

29.5

31.5

34.5

39.5

44.5

49.5

54.25

59.25

64.25

69.25

max

26.5

28.5

30.5

32.5

35.5

40.5

45.5

50.5

55.75

60.75

65.75

70.75

公称

75

80

85

90

95

100

120

140

160

180

200

min

74.25

79.25

84.25

89.25

94.25

99.25

119.25

139.25

159.25

179.25

199.25

max

75.75

80.75

85.75

90.75

95.75

100.75

120.75

140.75

160.75

180.75

200.75

注：公称长度大于200mm，按20mm递增。

技  术  条  件

材  料¹⁾

钢

奥氏体不锈钢

马氏体不锈钢

St

A

C

化学成分，%

所有直径

d＞12mm也可选用

C≤0.15

Mn≤2.00

Si≤1.50

Cr:16～20

Ni:6～12

P≤0.045

S≤0.03

Mo≤0.8

冷加工

C≥0.15

Mn≤1.00

Si≤1.00

Cr:11.5～14

Ni≤1.00

P≤0.04

S≤0.03

淬火并回火硬度:460～560HV30

C≥0.64

Mn≥0.60

Si≥0.15

Cr²⁾

P≤0.04

S≤0.05

C≥0.38

Mn≥0.70

Si≥0.20

Cr≥0.80

V≥0.15

P≤0.035

S≤0.04

淬火并回火硬度:420～545HV30

表面缺陷

不允许有不规则的和有害的缺陷。销的任何部位不得有毛刺

表面处理

不经处理；氧化；磷化；镀锌钝化

简单处理

其他表面镀层或表面处理，应由供需双方协议。所有公差仅适用于涂、镀前的公差

1)其他材料由供需双方协议；

2)Cr的使用，可由制造者任选。
