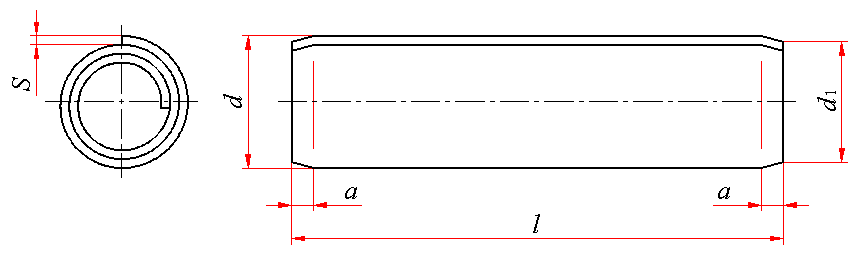

弹性圆柱销卷制重型(GB/T 879.3—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
两端挤压倒角
标记示例: 公称直径d＝6mm、公称长度l＝30mm、材料为钢(St)、热处理硬度420～545HV30、表面氧化处理、卷制、重型弹性圆柱销的标记: 销 GB/T 879.3 6×30 公称直径d＝6mm、公称长度l＝30mm、材料为奥氏体不锈钢(A)、不经热处理、表面简单处理、卷制、重型弹性圆柱销的标记: 销 GB/T 879.3 6×30-A
d			d₁ 装配前 max	a ≈	s	最小剪切载荷双面剪，kN		l的范围
公称	装配前					钢和马氏体不锈钢	奥氏体不锈钢
公称	max	min				钢和马氏体不锈钢	奥氏体不锈钢
1.5	1.71	1.61	1.4	0.5	0.17	1.9	1.45	4～26
2	2.21	2.11	1.9	0.7	0.22	3.5	2.5	4～40
2.5	2.73	2.62	2.4	0.7	0.28	5.5	3.8	5～45
3	3.25	3.12	2.9	0.9	0.33	7.6	5.7	6～50
3.5	3.79	3.64	3.4	1	0.39	10	7.6	6～50
4	4.30	4.15	3.9	1.1	0.45	13.5	10	8～60
5	5.35	5.15	4.85	1.3	0.56	20	15.5	10～60
6	6.40	6.18	5.85	1.5	0.67	30	23	12～75
8	8.55	8.25	7.8	2	0.9	53	41	16～120
10	10.65	10.30	9.75	2.5	1.1	84	64	20～120
12	12.75	12.35	11.7	3	1.3	120	91	24～160
14	14.85	14.40	13.6	3.5	1.6	165	—	28～200
16	16.9	16.4	15.6	4	1.8	210	—	35～200
20	21.0	20.4	19.6	4.5	2.2	340	—	45～200

公称长度l的商品规格系列:　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	4	5	6	8	10	12	14	16	18	20	22	24
min	3.75	4.75	5.75	7.75	9.75	11.5	13.5	15.5	17.5	19.5	21.5	23.5
max	4.25	5.25	6.25	8.25	10.25	12.5	14.5	16.5	18.5	20.5	22.5	24.5
公称	26	28	30	32	35	40	45	50	55	60	65	70
min	25.5	27.5	29.5	31.5	34.5	39.5	44.5	49.5	54.25	59.25	64.25	69.25
max	26.5	28.5	30.5	32.5	35.5	40.5	45.5	50.5	55.75	60.75	65.75	70.75
公称	75	80	85	90	95	100	120	140	160	180	200
min	74.25	79.25	84.25	89.25	94.25	99.25	119.25	139.25	159.25	179.25	199.25
max	75.75	80.75	85.75	90.75	95.75	100.75	120.75	140.75	160.75	180.75	200.75
注：公称长度大于200mm，按20mm递增。

技术条件
材料¹⁾	钢		奥氏体不锈钢	马氏体不锈钢
	St		A	C
	化学成分，%
	所有直径	d＞12mm也可选用	C≤0.15 Mn≤2.00 Si≤1.50 Cr:16～20 Ni:6～12 P≤0.045 S≤0.03 Mo≤0.8 冷加工	C≥0.15 Mn≤1.00 Si≤1.00 Cr:11.5～14 Ni≤1.00 P≤0.04 S≤0.03 淬火并回火硬度:460～560HV30
	C≥0.64 Mn≥0.60 Si≥0.15 Cr²⁾ P≤0.04 S≤0.05	C≥0.38 Mn≥0.70 Si≥0.20 Cr≥0.80 V≥0.15 P≤0.035 S≤0.04
	淬火并回火硬度:420～545HV30
表面缺陷	不允许有不规则的和有害的缺陷。销的任何部位不得有毛刺
表面处理	不经处理；氧化；磷化；镀锌钝化		简单处理
	其他表面镀层或表面处理，应由供需双方协议。所有公差仅适用于涂、镀前的公差
1)其他材料由供需双方协议； 2)Cr的使用，可由制造者任选。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.5	2	2.5	3	3.5	4	5	6	8	10	12	14	16	20
公称长度/mm	每1 000件钢制品的质量 ≈
4	0.042	0.073
5	0.052	0.091	0.143
6	0.062	0.109	0.172	0.245	0.336
8	0.083	0.145	0.230	0.327	0.448	0.589
10	0.104	0.181	0.287	0.408	0.560	0.737	1.15
12	0.125	0.218	0.344	0.490	0.673	0.884	1.38	1.98
14	0.146	0.254	0.402	0.572	0.785	1.03	1.61	2.31
16	0.167	0.290	0.459	0.653	0.897	1.18	1.84	2.64	4.71
18	0.187	0.327	0.516	0.735	1.01	1.33	2.07	2.97	5.30
20	0.208	0.363	0.574	0.817	1.12	1.47	2.30	3.30	5.89	9.07
22	0.229	0.399	0.631	0.898	1.23	1.62	2.52	3.63	6.48	9.98
24	0.250	0.436	0.689	0.980	1.35	1.77	2.75	3.96	7.07	10.89	15.52
26	0.271	0.472	0.746	1.06	1.46	1.92	2.98	4.29	7.66	11.80	16.82
28		0.508	0.803	1.14	1.57	2.06	3.21	4.62	8.25	12.70	18.11	25.52
30		0.544	0.861	1.23	1.68	2.21	3.44	4.95	8.84	13.61	19.40	27.34
32		0.581	0.918	1.31	1.79	2.36	3.67	5.28	9.43	14.52	20.70	29.17
35		0.635	1.00	1.43	1.96	2.58	4.02	5.77	10.31	15.88	22.64	31.90	41.25
40		0.726	1.15	1.63	2.24	2.95	4.59	6.60	11.79	18.15	25.87	36.46	47.14
45			1.29	1.84	2.52	3.31	5.16	7.42	13.26	20.42	29.11	41.02	53.04	81.67
50				2.04	2.80	3.68	5.74	8.25	14.73	22.69	32.34	45.57	58.93	90.74
55						4.05	6.31	9.07	16.21	24.95	35.57	50.13	64.82	99.81
60						4.42	6.89	9.90	17.68	27.22	38.81	54.69	70.71	108.9
65								10.72	19.15	29.49	42.04	59.25	76.61	118.0
70								11.55	20.62	31.76	45.28	63.80	82.50	127.0
75								12.37	22.10	34.03	48.51	68.36	88.39	136.1
80									23.57	36.30	51.74	72.92	94.28	145.2
85									25.04	38.56	54.98	77.48	100.2	154.3
90									26.52	40.83	58.21	82.03	106.1	163.3
95									27.99	43.10	61.45	86.59	112.0	172.4
100									29.46	45.37	64.68	91.15	117.9	181.5
120									35.36	54.44	77.62	109.4	141.4	217.8
140											90.55	127.6	165.0	254.1
160											103.5	145.8	188.6	290.4
180												164.1	212.1	326.7
200												182.3	235.7	363.0
