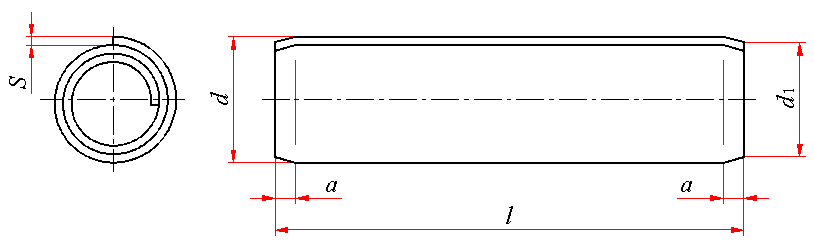

弹性圆柱销 卷制 轻型(GB/T 879.5—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

两端挤压倒角

标记示例:

公称直径d＝6mm、公称长度l＝30mm、材料为钢(St)、热处理硬度420～545HV30、表面氧化处理、卷制、轻型弹性弹圆柱销的标记:

销   GB/T 879.5   6×30

公称直径d＝6mm、公称长度l＝30mm、材料为奥氏体不锈钢(A)、不经热处理、表面简单处理、卷制、轻型弹性圆柱销的标记:

销   GB/T 879.5  6×30-A

d

d₁

a

≈

s

最小剪切载荷双面剪，kN

l的范围

公称

装配前

装配前

钢和

马氏体不锈钢

奥氏体不锈钢

max

min

max

1.5

1.75

1.62

1.4

0.5

0.08

0.8

0.65

4～24

2

2.28

2.13

1.9

0.7

0.11

1.5

1.1

4～40

2.5

2.82

2.65

2.4

0.7

0.14

2.3

1.8

5～45

3

3.35

3.15

2.9

0.9

0.17

3.3

2.5

6～50

3.5

3.87

3.67

3.4

1

0.19

4.5

3.4

6～55

4

4.45

4.20

3.9

1.1

0.22

5.7

4.4

8～65

5

5.5

5.2

4.85

1.3

0.28

9

7

10～65

6

6.55

6.25

5.85

1.5

0.33

13

10

12～75

8

8.65

8.30

7.8

2

0.45

23

18

14～120

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

4

5

6

8

10

12

14

16

18

20

22

24

26

28

30

32

min

3.75

4.75

5.75

7.75

9.75

11.5

13.5

15.5

17.5

19.5

21.5

23.5

25.5

27.5

29.5

31.5

max

4.25

2.25

6.25

8.25

10.25

12.5

14.5

16.5

18.5

20.5

22.5

24.5

26.5

28.5

30.5

32.5

公称

35

40

45

50

55

60

65

70

75

80

85

90

95

100

120

min

34.5

39.5

44.5

49.5

54.25

59.25

64.25

69.25

74.25

79.25

84.25

89.25

94.25

99.25

119.25

max

35.5

40.5

45.5

50.5

55.75

60.75

65.75

70.75

75.75

80.75

85.75

90.75

95.75

100.75

120.75

注：公称长度大于120mm，按20mm递增。

技  术  条  件

材  料¹⁾

钢

奥氏体不锈钢

马氏体不锈钢

St

A

C

化学成分，%

所有直径

d＞12mm也可选用

C≤0.15

Mn≤2.00

Si≤1.50

Cr:16～20

Ni:6～12

P≤0.045

S≤0.03

Mo≤0.8

冷加工

C≥0.15

Mn≤1.00

Si≤1.00

Cr:11.5～14

Ni≤1.00

P≤0.04

S≤0.03

淬火并回火硬度:460～560HV30

C≥0.64

Mn≥0.60

Si≥0.15

Cr²⁾

P≤0.04

S≤0.05

C≥0.38

Mn≥0.70

Si≥0.20

Cr≥0.80

V≥0.15

P≤0.035

S≤0.04

淬火并回火硬度:420～545HV30

表面缺陷

不允许有不规则的和有害的缺陷销的任何部位不得有毛刺

表面处理

不经处理；氧化；磷化；镀锌钝化

简单处理

其他表面镀层或表面处理，应由供需双方协议所有公差仅适用于涂、镀前的公差

1)其他材料由供需双方协议；

2)Cr的使用，可由制造者任选。
