半圆头铆钉（GB867-86）

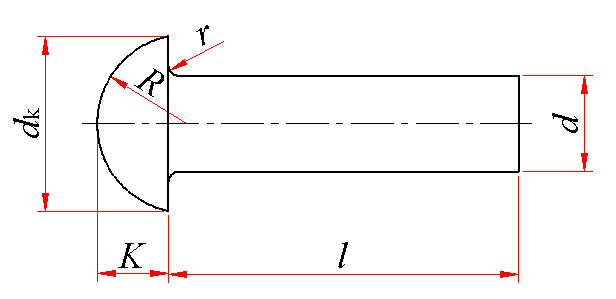

半圆头铆钉 (GB/T 867—1986) 　　　　　　mm

标记示例：公称直径d＝8mm、公称长度l＝50mm、材料为BL2、不经表面处理的半圆头铆钉的标记：铆钉 GB/T 867 8×50
d			d_k		K		R ≈	r max	l的范围
公称	max	min	max	min	max	min	R ≈	r max	l的范围
0.6	0.64	0.56	1.3	0.9	0.5	0.3	0.58	0.05	1~6
0.8	0.84	0.76	1.6	1.2	0.6	0.4	0.74	0.05	1.5~8
1	1.06	0.94	2	1.6	0.7	0.5	1	0.1	2~8
(1.2)	1.26	1.14	2.3	1.9	0.8	0.6	1.2	0.1	2.5~8
1.4	1.46	1.34	2.7	2.3	0.9	0.7	1.4	0.1	3~12
(1.6)	1.66	1.54	3.2	2.8	1.2	0.8	1.6	0.1	3~12
2	2.06	1.94	3.74	3.26	1.4	1	1.9	0.1	3~16
(2.5)	2.56	2.44	4.84	4.36	1.8	1.4	2.5	0.1	5~20
3	3.06	2.94	5.54	5.06	2	1.6	2.9	0.1	5~26
(3.5)	3.58	3.42	6.59	6.01	2.3	1.9	3.4	0.3	7~26
4	4.08	3.92	7.39	6.81	2.6	2.2	3.8	0.3	7~50
5	5.08	4.92	9.09	8.51	3.2	2.8	4.7	0.3	7~55
6	6.08	5.92	11.35	10.65	3.84	3.36	6	0.3	8~60
8	8.1	7.9	14.35	13.65	5.04	4.56	8	0.3	16~65
10	10.1	9.9	17.35	16.65	6.24	5.76	9	0.3	16~85
12	12.12	11.88	21.42	20.58	8.29	7.71	11	0.4	20~90
(14)	14.12	13.88	24.42	23.58	9.29	8.71	12.5	0.4	22~100
16	16.12	15.88	29.42	28.58	10.29	9.71	15.5	0.4	26~110
注：尽可能不采用括号内的规格。

公称长度l的规格系列：　mm
公称	1	1.5	2	2.5	3	3.5	4	5	6	7	8	9	10	11
min	0.8	1.3	1.8	2.3	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65
max	1.2	1.7	2.2	2.7	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35
公称	12	13	14	15	16	17	18	19	20	22	24	26	28	30
min	11.65	12.65	13.65	14.65	15.65	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58	29.58
max	12.35	13.35	14.35	15.35	16.35	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42	30.42
公称	32	34	36	38	40	42	44	46	48	50	52	55	58	60
min	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5	51.4	54.4	57.4	59.4
max	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5	52.6	55.6	58.6	60.6
公称	62	65	68	70	75	80	85	90	95	100	110
min	61.4	64.4	67.4	69.4	74.4	79.4	84.3	89.3	94.3	99.3	109.3
max	62.6	65.6	68.6	70.6	75.6	80.6	85.7	90.7	95.7	100.7	110.7

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	0.6	0.8		1		1.2		1.4	1.6	2		2.5		3		3.5
公称长度/mm	每1000件钢制品的质量 ≈
2	0.01	0.01		0.02
2.5	0.01	0.01		0.02		0.03
3	0.01	0.01		0.02		0.04		0.05	0.07	0.11
3.5	0.01	0.02		0.03		0.04		0.06	0.08	0.12
4	0.01	0.02		0.03		0.04		0.06	0.08	0.14
5	0.01	0.02		0.04		0.05		0.07	0.10	0.16		0.29		0.42
6	0.01	0.03		0.04		0.06		0.09	0.12	0.19		0.33		0.48
7		0.03		0.05		0.07		0.10	0.13	0.21		0.37		0.53		0.77
8		0.03		0.05		0.08		0.11	0.15	0.23		0.40		0.59		0.85
9								0.12	0.16	0.26		0.44		0.64		0.92
10								0.13	0.18	0.28		0.48		0.70		1.00
11								0.15	0.19	0.31		0.52		0.75		1.07
12								0.16	0.21	0.33		0.56		0.81		1.15
13										0.36		0.6		0.87		1.22
14										0.38		0.63		0.92		1.30
15										0.41		0.67		0.98		1.37
16										0.43		0.71		1.03		1.45
17												0.75		1.09		1.52
18												0.79		1.14		1.60
19												0.83		1.20		1.67
20												0.86		1.25		1.75
22														1.36		1.90
24														1.47		2.05
26														1.58		2.20
公称直径/mm	4		5		6		8		10		12		14		16
公称长度/mm	每1000件钢制品的质量 ≈
7	1.05		1.80
8	1.15		1.95		3.11
9	1.25		2.10		3.33
10	1.34		2.26		3.56
11	1.44		2.41		3.78
12	1.54		2.56		4.00
13	1.64		2.71		4.22
14	1.74		2.87		4.44
15	1.83		3.02		4.66
16	1.93		3.17		4.88		9.57		15.56
17	2.03		3.33		5.10		9.97		16.17
18	2.13		3.48		5.32		10.36		16.78
19	2.23		3.63		5.54		10.75		17.40
20	2.32		3.79		5.76		11.14		18.01		29.92
22	2.52		4.09		6.20		11.93		19.23		31.69		44.26
24	2.72		4.40		6.64		12.71		20.46		33.45		46.66
26	2.91		4.71		7.08		13.50		21.68		35.22		49.06		69.11
28	3.11		5.01		7.53		14.28		22.91		36.98		51.46		72.24
30	3.30		5.32		7.97		15.06		24.13		38.74		53.86		75.38
32	3.50		5.62		8.41		15.85		25.36		40.51		56.26		78.52
34	3.70		5.93		8.85		16.63		26.58		42.27		58.66		81.65
36	3.89		6.24		9.29		17.42		27.81		44.04		61.07		84.79
38	4.09		6.54		9.73		18.20		29.04		45.8		63.47		87.93
40	4.28		6.85		10.17		18.98		30.26		47.57		65.87		91.06
42	4.48		7.16		10.61		19.77		31.49		49.33		68.27		94.20
44	4.68		7.46		11.05		20.55		32.71		51.09		70.67		97.34
46	4.87		7.77		11.49		21.34		33.94		52.86		73.07		100.5
48	5.07		8.07		11.94		22.12		35.16		54.62		75.47		103.6
50	5.26		8.38		12.38		22.91		36.39		56.39		77.88		106.8
52			8.69		12.82		23.69		37.61		58.15		80.28		109.9
56			9.15		13.48		24.87		39.45		60.80		83.88		114.6
58					14.14		26.04		41.29		63.44		87.48		119.3
60					14.58		26.83		42.51		65.21		89.88		122.4
62							27.61		43.74		66.97		92.28		125.6
65							28.79		45.58		69.62		95.89		130.3
68									47.41		72.27		99.49		135.0
70									48.64		74.03		101.9		138.1
75									51.70		78.44		107.9		146.0
80									54.76		82.85		113.9		153.8
85									57.83		87.26		119.9		161.6
90											91.67		125.9		169.3
95													131.9		177.3
100													137.9		185.2
110															200.8
