半沉头铆钉（粗制）（GB866-86）

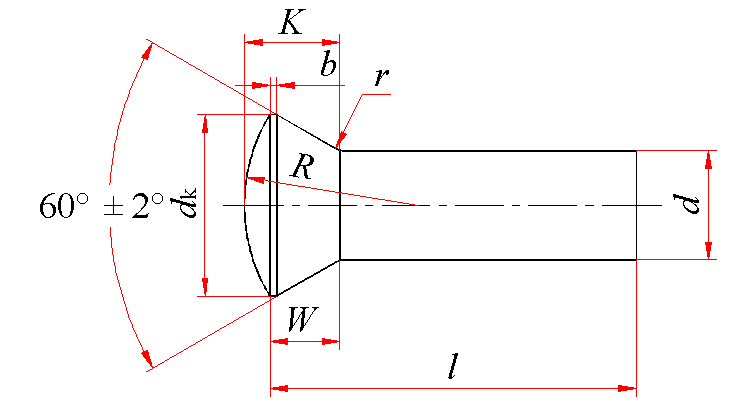

半沉头铆钉(粗制)(GB/T 866—1986) 　　　　mm

标记示例：公称直径d＝12mm、公称长度l＝50mm、材料为BL2、不经表面处理的半沉头铆钉的标记：铆钉 GB/T 866 12×50
d			d_k		K ≈	W ≈	r max	b max	R ≈	l的范围
公称	max	min	max	min	K ≈	W ≈	r max	b max	R ≈	l的范围
12	12.3	11.7	19.6	17.6	8.8	6	0.5	0.6	17.5	20~75
(14)	14.3	13.7	22.5	20.5	10.4	7	0.5	0.6	19.5	20~100
16	16.3	15.7	25.7	23.7	11.4	8	0.5	0.6	24.7	24~100
(18)	18.3	17.7	29	27	12.8	9	0.5	0.8	27.7	28~150
20	20.35	19.65	33.4	30.6	15.3	11	0.8	0.8	32	30~150
(22)	22.35	21.65	37.4	34.6	16.8	12	0.8	0.8	36	38~180
24	24.35	23.65	40.4	37.6	18.3	13	0.8	0.8	38.5	50~180
(27)	27.35	26.65	44.4	41.6	19.5	14	0.8	0.8	44.5	55~180
30	30.35	29.65	51.4	48.6	23	17	0.8	0.8	55	60~200
36	36.4	35.6	59.8	56.2	26	19	0.8	0.8	63.6	65~200
注：尽可能不采用括号内的规格。

公称长度l的通用规格系列：　 mm
公称	20	22	24	26	28	30	32	35	38	40	42	45
min	19.35	21.35	23.35	25.35	27.35	29.35	31.2	34.2	37.2	39.2	41.2	44.2
max	20.65	22.65	24.65	26.65	28.65	30.65	32.8	35.8	38.8	40.8	42.8	45.8
公称	48	50	52	55	58	60	65	70	75	80	85	90
min	47.2	49.2	51.05	54.05	57.05	59.05	64.05	69.05	74.05	79.05	83.9	88.9
max	48.8	50.8	52.95	55.95	58.95	60.95	65.95	70.95	75.95	80.95	86.1	91.1
公称	95	100	110	120	130	140	150	160	170	180	190	200
min	93.9	98.9	108.9	118.9	128.7	138.7	148.7	158.7	168.7	178.7	188.55	198.55
max	96.1	101.1	111.1	121.1	131.3	141.3	151.3	161.3	171.3	181.3	191.45	201.45

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	12	14	16	18	20	22	24	27	30	36
公称长度/mm	每1000件钢制品的质量 ≈
20	28.32	41.07
22	30.08	43.47
24	31.85	45.87	62.51
26	33.61	48.27	65.64
29	35.38	50.67	68.78	91.64
30	37.14	53.07	71.92	95.61	127.9
32	38.90	55.48	75.05	99.58	132.8
35	41.55	59.08	79.76	105.5	140.2
38	44.20	62.68	84.46	111.5	147.5	189.6
40	45.96	65.08	87.6	115.5	152.4	195.5
42	47.73	67.48	90.74	119.4	157.3	201.4
45	50.37	71.08	95.44	125.4	164.7	210.3
48	53.02	74.69	100.2	131.3	172.0	219.2
50	54.78	77.09	103.3	135.3	176.9	225.1	275.3
52	56.55	79.49	106.4	139.3	181.8	231.1	282.4
55	59.19	83.09	111.1	145.2	189.2	240.0	293.0	375.5
58	61.84	86.69	115.8	151.2	196.5	248.9	303.6	388.9
60	63.60	89.10	119.0	155.2	201.4	254.8	310.6	397.8	537.6
65	68.01	95.10	126.8	165.1	213.7	269.6	328.3	420.1	565.1	832.4
70	72.43	101.1	134.7	175.0	225.9	284.4	345.9	442.5	592.7	872.1
75	76.84	107.1	142.5	184.9	238.2	299.3	363.6	464.8	620.3	911.8
80		113.1	150.3	194.9	250.4	314.1	381.2	487.1	647.8	951.5
85		119.1	158.2	204.8	262.7	328.9	398.8	509.5	675.4	991.2
90		125.1	166.0	214.7	274.9	343.7	416.5	531.8	703.0	1031
95		131.1	173.9	224.6	287.2	358.6	434.1	554.1	730.5	1071
100		137.1	181.7	234.6	299.4	373.4	451.8	576.4	758.1	1110
110				254.4	323.9	403.0	487.1	621.1	813.2	1190
120				274.2	348.4	432.7	522.3	665.8	868.4	1269
130				294.1	372.9	462.3	557.6	710.4	923.5	1349
140				313.9	397.4	492.0	592.9	755.1	978.7	1428
150				333.8	422.0	521.6	628.2	799.7	1034	1507
160						551.3	663.5	844.4	1089	1587
170						580.9	698.8	889.1	1144	1666
180						610.6	734.1	933.7	1199	1746
190									1254	1825
200									1310	1904
