平锥头铆钉（GB868-86）

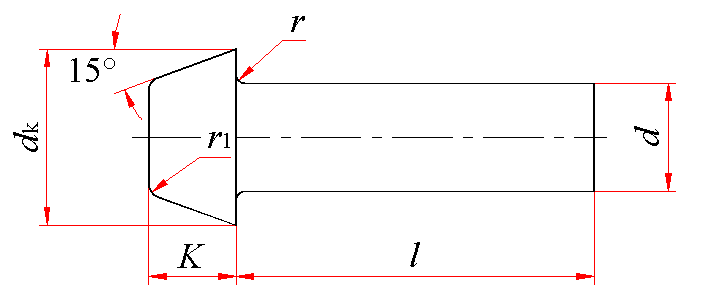

平锥头铆钉 (GB/T 868—1986) 　　　mm

标记示例：公称直径d＝6mm、公称长度l＝30mm、材料为BL2、不经表面处理的平锥头铆钉的标记：铆钉 GB/T 868 6×30
d			d_k		K		r max	r₁ max	l的范围
公称	max	min	max	min	max	min	r max	r₁ max	l的范围
2	2.06	1.94	3.84	3.36	1.2	0.8	0.1	0.7	3~16
2.5	2.56	2.44	4.74	4.26	1.5	1.1	0.1	0.7	4~20
3	3.06	2.94	5.64	5.16	1.7	1.3	0.1	0.7	6~24
(3.5)	3.58	3.42	6.59	6.01	2	1.6	0.3	1	6~28
4	4.08	3.92	7.49	6.91	2.2	1.8	0.3	1	8~32
5	5.08	4.92	9.29	8.71	2.7	2.3	0.3	1	10~40
6	6.08	5.92	11.15	10.45	3.2	2.8	0.3	1	12~40
8	8.1	7.9	14.75	14.05	4.24	3.76	0.3	1	16~60
10	10.1	9.9	18.35	17.65	5.24	4.76	0.3	1	16~90
12	12.12	11.88	20.42	19.58	6.24	5.76	0.4	1.5	18~110
(14)	14.12	13.88	24.42	23.58	7.29	6.71	0.4	1.5	18~110
16	16.12	15.88	28.42	27.58	8.29	7.71	0.4	1.5	24~110
注：尽可能不采用括号内的规格。

公称长度l的规格系列：　 mm
公称	3	3.5	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
min	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65	11.65	12.65	13.65	14.65	15.65	16.65	17.65
max	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35	12.35	13.35	14.35	15.35	16.35	17.35	18.35
公称	19	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
min	18.58	19.58	21.58	23.58	25.58	27.58	29.58	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5
max	19.42	20.42	22.42	24.42	26.42	28.42	30.42	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5
公称	52	55	58	60	62	65	68	70	75	80	85	90	95	100	110
min	51.4	54.4	57.4	59.4	61.4	64.4	67.4	69.4	74.4	79.4	84.3	89.3	94.3	99.3	109.3
max	52.6	55.6	58.6	60.6	62.6	65.6	68.6	70.6	75.6	80.6	85.7	90.7	95.7	100.7	110.7

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	2	2.5	3	3.5	4	5	6	8	10	12	14	16
公称长度/mm	每1000件钢制品的质量 ≈
3	0.12
3.5	0.13
4	0.15	0.26
5	0.17	0.30
6	0.20	0.34	0.52	0.76
7	0.22	0.37	0.57	0.83
8	0.24	0.41	0.63	0.91	1.24
9	0.27	0.45	0.68	0.98	1.34
10	0.29	0.49	0.74	1.06	1.44	2.46
11	0.32	0.53	0.79	1.13	1.53	2.61
12	0.34	0.57	0.85	1.21	1.63	2.76	4.26
13	0.37	0.60	0.90	1.28	1.73	2.92	4.48
14	0.39	0.64	0.96	1.36	1.83	3.07	4.70
15	0.42	0.68	1.01	1.43	1.93	3.22	4.93
16	0.44	0.72	1.07	1.51	2.02	3.38	5.15	10.20	17.64
17		0.76	1.12	1.58	2.12	3.53	5.37	10.59	18.25
18		0.80	1.18	1.66	2.22	3.68	5.59	10.98	18.86	27.39	41.16
19		0.83	1.23	1.73	2.32	3.83	5.81	11.38	19.47	28.27	42.36
20		0.87	1.29	1.81	2.42	3.99	6.03	11.77	20.09	29.15	43.56
22			1.40	1.96	2.61	4.29	6.47	12.55	21.31	30.91	45.96
24			1.51	2.11	2.81	4.60	6.91	13.34	22.54	32.68	48.36	68.45
26				2.26	3.00	4.91	7.35	14.12	23.76	34.44	50.77	71.59
28				2.41	3.20	5.21	7.79	14.90	24.99	36.21	53.17	74.73
30					3.40	5.52	8.23	15.69	26.21	37.97	55.57	77.86
32					3.59	5.83	8.67	16.47	27.44	39.74	57.97	81.00
34						6.13	9.12	17.26	28.66	41.5	60.37	84.14
36						6.44	9.56	18.04	29.89	43.27	62.77	87.27
38						6.74	10.00	18.82	31.11	45.03	65.17	90.41
40						7.05	10.44	19.61	32.34	46.79	67.58	93.55
42								20.39	33.56	48.56	69.98	96.68
44								21.18	34.79	50.32	72.38	99.82
46								21.96	36.01	52.09	74.78	103.0
48								22.75	37.24	53.85	77.18	106.1
50								23.53	38.46	55.62	79.58	109.2
52								24.31	39.69	57.38	81.98	112.4
55								25.49	41.53	60.03	85.59	117.1
58								26.67	43.37	62.67	89.19	121.8
60								27.45	44.59	64.44	91.59	124.9
62									45.82	66.20	93.99	128.1
65									47.65	68.85	97.59	132.8
68									49.49	71.49	101.2	137.5
70									50.72	73.26	103.6	140.6
75									53.78	77.67	108.6	148.4
80									56.84	82.08	115.6	156.3
85									59.91	86.49	121.6	164.1
90									62.97	90.90	127.6	172.0
95										95.31	133.6	179.9
100										99.72	138.6	197.6
110										108.5	151.6	203.3
