平锥头铆钉（粗制）（GB864-86）

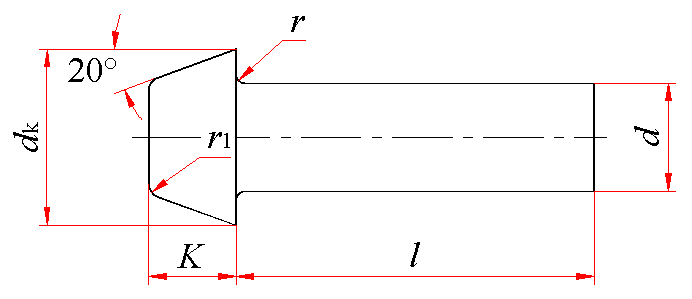

平锥头铆钉(粗制)(GB/T 864—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：公称直径d＝12mm、公称长度l＝50mm、材料为BL2、不经表面处理的平锥头铆钉的标记：铆钉 GB/T 864 12×50
d			d_k		K		r max	r₁ max	l的范围
公称	max	min	max	min	max	min	r max	r₁ max	l的范围
12	12.3	11.7	21	19	10.5	9.5	0.5	2	20～100
(14)	14.3	13.7	25	23	12.8	11.2	0.5	2	20～100
16	16.3	15.7	29	27	14.8	13.2	0.5	2	24～110
(18)	18.3	17.7	32.4	29.6	16.8	15.2	0.5	2	30～150
20	20.35	19.65	35.4	32.6	17.8	16.2	0.8	3	30～150
(22)	22.35	21.65	39.9	37.1	20.2	17.8	0.8	3	38～180
24	24.35	23.65	41.4	38.6	22.7	20.3	0.8	3	50～180
(27)	27.35	26.65	46.4	43.6	24.7	22.3	0.8	3	58～180
30	30.35	29.65	51.4	48.6	28.2	25.8	0.8	3	65～180
36	36.4	35.6	61.8	58.2	34.6	31.4	0.8	3	70～200
注：尽可能不采用括号内的规格。

公称长度l的通用规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	20	22	24	26	28	30	32	35	38	40	42	45
min	19.35	21.35	23.35	25.35	27.35	29.35	31.2	34.2	37.2	39.2	41.2	44.2
max	20.65	22.65	24.65	26.65	28.65	30.65	32.8	35.8	38.8	40.8	42.8	45.8
公称	48	50	52	55	58	60	65	70	75	80	85	90
min	47.2	49.2	51.05	54.05	57.05	59.05	64.05	69.05	74.05	79.05	83.9	88.9
max	48.8	50.8	52.95	55.95	58.95	60.95	65.95	70.95	75.95	80.95	86.1	91.1
公称	95	100	110	120	130	140	150	160	170	180	190	200
min	93.9	98.9	108.9	118.9	128.7	138.7	148.7	158.7	168.7	178.7	188.55	198.55
max	96.1	101.1	111.1	121.1	131.3	141.3	151.3	161.3	171.3	181.3	191.45	201.45

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	12	14	16	18	20	22	24	27	30	36
公称长度/mm	每1000件钢制品的质量 ≈
20	31.93	48.96
22	33.70	51.37
24	35.46	53.77	78.10
26	37.23	56.17	81.23
29	38.99	58.57	84.37
30	40.76	60.97	87.51	114.4	145.4
32	42.52	63.37	90.64	118.4	150.3
35	45.17	66.98	95.35	124.4	157.7
38	47.81	70.58	100.1	130.3	165.0	216.4
40	49.58	72.98	103.2	134.3	169.9	222.4
42	51.34	75.38	106.3	138.3	174.8	228.3
45	53.99	78.98	111.0	144.2	182.2	237.2
48	56.63	82.58	115.7	150.2	189.5	246.1
50	58.40	84.99	118.9	154.1	194.4	252.0	299.8
52	60.16	87.39	122.0	158.1	199.3	258.0	306.9
55	62.81	90.99	126.7	164.1	206.7	266.9	317.5
58	65.46	94.59	131.4	170.0	214.0	275.7	328.1	434.0
60	67.22	96.99	134.6	174.0	219.0	281.7	335.1	443.0
65	71.63	103.0	142.4	183.9	231.2	296.5	352.8	465.3	606.0
70	76.04	109.0	150.2	193.8	243.5	311.3	370.4	487.6	633.6	984.9
75	80.45	115.0	158.1	203.8	255.7	326.2	388.1	510.0	661.2	1025
80	84.86	121.0	165.9	213.7	268.0	341.0	405.7	532.3	688.7	1064
85	89.27	127.0	173.8	223.6	280.2	355.8	423.3	554.6	716.3	1104
90	93.68	133.0	181.6	233.5	292.5	370.6	441.0	576.9	743.9	1144
95	98.10	139.0	189.5	243.5	304.7	385.5	458.6	599.3	771.4	1183
100	102.5	145.0	197.3	253.4	317.0	400.3	476.3	621.6	799.0	1223
110			213.0	273.2	341.5	429.9	511.6	666.3	854.1	1303
120				293.1	366.0	459.6	546.8	710.9	909.3	1382
130				312.9	390.5	489.2	582.1	755.6	964.4	1461
140				332.8	415.0	518.9	617.4	800.2	1020	1541
150				352.6	439.5	548.5	652.7	844.9	1075	1620
160						578.2	688.0	889.6	1130	1700
170						607.8	723.3	934.2	1185	1779
180						637.5	758.6	978.9	1240	1858
190										1938
200										2017
