小半圆头铆钉(粗制)(GB/T 863.2—1986)_铆钉标准元件_铆钉连接_连接与紧固

小半圆头铆钉（粗制）（GB863

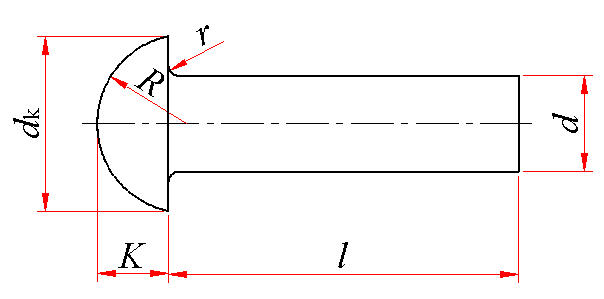

小半圆头铆钉(粗制)(GB/T 863.2—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例: 公称直径d＝12mm、公称长度l＝50mm、材料为BL2、不经表面处理的小半圆头铆钉的标记: 铆钉 GB/T 863.2 12×50
d			d_k		K		r max	R ≈	l的范围
公称	max	min	max	min	max	min	r max	R ≈	l的范围
10	10.3	9.7	16	14.9	7.4	6.5	0.5	8	12～50
12	12.3	11.7	19	17.7	8.4	7.5	0.6	9.5	16～60
(14)	14.3	13.7	22	20.7	9.9	9	0.6	11	20～70
16	16.3	15.7	25	23.7	10.9	10	0.8	13	25～80
(18)	18.3	17.7	28	26.7	12.6	11.5	0.8	14.5	28～90
20	20.35	19.65	32	30.4	14.1	13	1	16.5	30～200
(22)	22.35	21.65	36	34.4	15.1	14	1	18.5	35～200
24	24.35	23.65	40	38.4	17.1	16	1.2	20.5	38～200
(27)	27.35	26.65	43	41.4	18.1	17	1.2	22	40～200
30	30.35	29.65	48	46.4	20.3	19	1.6	24.5	42～200
36	36.4	35.6	58	56.1	24.3	23	2	30	48～200
注：尽可能不采用括号内的规格。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	12	14	16	18	20	22	25	28	30	32	35	38	40	42
min	12	14	16	18	20	22	25	28	30	32	35	38	40	42
max	12.7	14.7	16.7	18.7	20.84	22.84	25.84	28.84	30.84	33	36	39	41	43
公称	45	48	50	52	55	58	60	62	65	68	70	75	80	85
min	45	48	50	52	55	58	60	62	65	68	70	75	80	85
max	46	49	51	53	56.2	59.2	61.2	63.2	66.2	69.2	71.2	76.2	81.2	86.4
公称	90	95	100	110	120	130	140	150	160	170	180	190	200
min	90	95	100	110	120	130	140	150	160	170	180	190	200
max	91.4	96.4	101.4	111.4	121.4	131.6	141.6	151.6	161.6	171.6	181.6	191.85	201.85

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	10	12	14	16	18	20	22	24	27	30	36
公称长度/mm	每1000件钢制品的质量 ≈
12	13.39
14	14.62
16	15.84	23.76
18	17.07	25.53
20	18.29	27.29	39.89
22	19.52	29.06	42.29
25	21.35	31.70	45.90	62.89
28	23.19	34.35	49.50	67.60	90.14
30	24.42	36.11	51.90	70.74	94.11	123.9
32	25.64	37.88	54.30	73.87	98.08	128.8
35	27.48	40.52	57.90	78.58	104.0	136.2	170.2
38	29.32	43.17	61.51	83.28	110.0	143.5	179.1	229.2
40	30.54	44.93	63.91	86.42	114.0	148.4	185.0	236.3	294.3
42	31.77	46.70	66.31	89.56	117.9	153.3	191.0	243.4	303.2	392.3
45	33.61	49.35	69.91	94.26	123.9	160.7	199.9	253.9	316.6	408.8
48	35.44	51.99	73.51	98.97	129.8	168.0	208.8	264.5	330.0	425.4	670.6
50	36.67	53.76	75.91	102.1	133.8	172.9	214.7	271.6	339.0	436.4	686.5
52		55.52	78.32	105.2	137.8	177.8	220.6	278.6	347.9	447.4	702.4
55		58.17	81.92	109.9	143.7	185.2	229.5	289.2	361.3	464.0	726.2
58		60.81	85.52	114.7	149.7	192.5	238.4	299.8	374.7	480.5	750.0
60		62.58	87.92	117.8	153.7	197.4	244.3	306.9	383.6	491.5	765.9
62			90.32	120.9	157.6	202.3	250.3	313.9	392.6	502.5	781.8
65			93.93	125.6	163.6	209.7	259.2	324.5	406.0	519.1	805.6
68			97.53	130.3	169.5	217.0	268.1	335.1	419.4	535.6	829.4
70			99.93	133.5	173.5	221.9	274.0	342.2	428.3	546.7	845.3
75				141.3	183.4	234.2	288.8	359.8	450.6	574.2	885.0
80				149.2	193.4	246.4	303.6	377.4	472.9	601.8	924.7
85					203.3	258.7	318.5	395.1	495.3	629.4	964.4
90					213.2	270.9	333.3	412.7	517.6	656.9	1004
95						283.2	348.1	430.4	539.9	684.5	1044
100						295.4	362.9	448.0	562.3	712.1	1084
110						319.9	392.6	483.3	606.9	767.2	1163
120						344.4	422.2	518.6	651.6	822.3	1242
130						368.9	451.9	553.9	696.2	877.5	1322
140						393.5	481.5	589.2	740.9	932.6	1401
150						418.0	511.2	624.4	785.6	987.7	1480
160						442.5	540.8	659.7	830.2	1043	1560
170						467.0	570.5	695.0	874.9	1098	1639
180						491.5	600.2	730.3	919.5	1153	1719
190						516.0	629.8	765.6	964.2	1208	1798
200						540.5	659.5	800.9	1009	1263	1877
