半圆头铆钉（粗制）（GB863

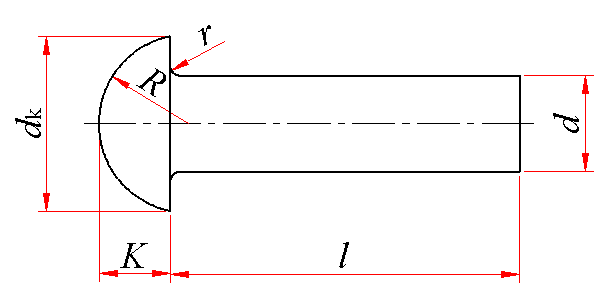

半圆头铆钉(粗制)(GB/T 863.1—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例: 公称直径d＝12mm、公称长度l＝50mm、材料为BL2、不经表面处理的半圆头铆钉的标记: 铆钉 GB/T 863.1 12×50
d			d_k		K		r max	R ≈	l的范围
公称	max	min	max	min	max	min	r max	R ≈	l的范围
12	12.3	11.7	22	20	8.5	7.5	0.5	11	20～90
(14)	14.3	13.7	25	23	9.5	8.5	0.5	12.5	22～100
16	16.3	15.7	30	28	10.5	9.5	0.5	15.5	26～110
(18)	18.3	17.7	33.4	30.6	13.3	11.7	0.5	16.5	32～150
20	20.35	19.65	36.4	33.6	14.8	13.2	0.8	18	32～150
(22)	22.35	21.65	40.4	37.6	16.3	14.7	0.8	20	38～180
24	24.35	23.65	44.4	41.6	17.8	16.2	0.8	22	52～180
(27)	27.35	26.65	49.4	46.6	20.2	17.8	0.8	26	55～180
30	30.35	29.65	54.8	51.2	22.2	19.8	0.8	27	55～180
36	36.4	35.6	63.8	60.2	26.2	23.8	0.8	32	58～200
注：尽可能不采用括号内的规格。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	20	22	24	26	28	30	32	35	38	40	42	45
min	19.35	21.35	23.35	25.35	27.35	29.35	31.2	34.2	37.2	39.2	41.2	44.2
max	20.65	22.65	24.65	26.65	28.65	30.65	32.8	35.8	38.8	40.8	42.8	45.8
公称	48	50	52	55	58	60	65	70	75	80	85	90
min	47.2	49.2	51.05	54.05	57.05	59.05	64.05	69.05	74.05	79.05	83.9	88.9
max	48.8	50.8	52.95	55.95	58.95	60.95	65.95	70.95	75.95	80.95	86.1	91.1
公称	95	100	110	120	130	140	150	160	170	180	190	200
min	93.9	98.9	108.9	118.9	128.7	138.7	148.7	158.7	168.7	178.7	188.55	198.55
max	96.1	101.1	111.1	121.1	131.3	141.3	151.3	161.3	171.3	181.3	191.45	201.45

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	12	14	16	18	20	22	24	27	30	36
公称长度/mm	每1000件钢制品的质量 ≈
20	29.36
22	31.12	43.53
24	32.89	45.93
26	34.65	48.33	68.05
28	36.42	50.73	71.19
30	38.18	53.14	74.32
32	39.95	55.54	77.46	105.8	136.5
35	42.59	59.14	82.17	111.7	143.8
38	45.24	62.74	86.87	117.7	151.2	192.6
40	47.00	65.14	90.01	121.7	156.1	198.6
42	48.77	67.54	93.14	125.6	161.0	204.5
45	51.41	71.15	97.85	131.6	168.3	213.4
48	54.06	74.75	102.6	137.5	175.7	222.3
50	55.82	77.15	105.7	141.5	180.6	228.2
52	57.59	79.55	108.8	145.5	185.5	234.1	290.2
55	60.23	83.15	113.5	151.4	192.8	243.0	300.8	401.4	499.2
58	62.88	86.76	118.2	157.4	200.2	251.9	311.4	414.8	515.8	794.5
60	64.65	89.16	121.4	161.4	205.1	257.9	318.5	423.8	526.8	810.4
65	69.06	95.16	129.2	171.3	217.4	272.7	336.1	446.1	554.4	850.1
70	73.47	101.2	137.1	181.2	229.6	287.5	353.8	468.4	581.9	889.8
75	77.88	107.2	144.9	191.1	241.9	302.3	371.4	490.7	609.5	929.5
80	82.29	113.2	152.7	201.1	254.1	317.2	389.0	513.1	637.1	969.2
85	86.70	119.2	160.6	211.0	266.4	332.0	406.7	535.4	664.6	1009
90	91.11	125.2	168.4	220.9	278.6	346.8	424.3	557.7	692.2	1049
95		131.2	176.3	230.8	290.9	361.6	442.0	580.1	719.8	1088
100		137.2	184.1	240.8	303.1	376.5	459.6	602.4	747.3	1128
110			199.8	260.6	327.6	406.1	494.9	647.1	802.5	1207
120				280.5	352.1	435.8	530.2	691.7	857.6	1287
130				300.3	376.6	465.4	565.5	736.4	912.7	1366
140				320.2	401.1	495.1	600.8	781.0	967.9	1446
150				340.0	425.6	524.7	636.1	825.7	1023	1525
160						554.4	671.3	870.4	1078	1604
170						584.0	706.6	915.0	1133	1684
180						613.7	741.9	959.7	1188	1763
190										1843
200										1922
