十字槽圆柱头螺钉(GB/T 822—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

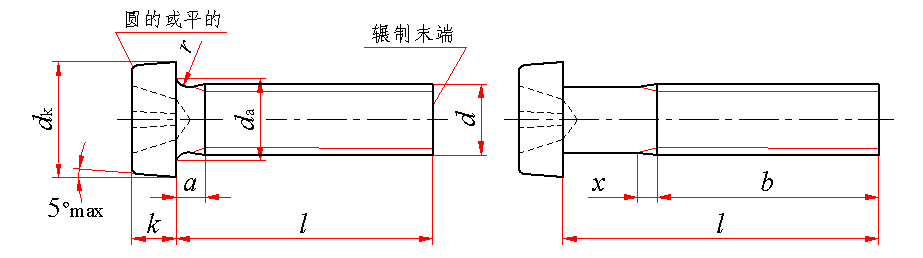

无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径
标记示例：螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽圆柱头螺钉的标记：螺钉 GB/T 822 M5×20

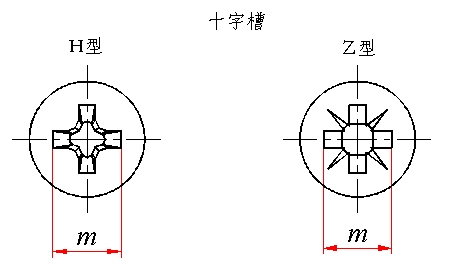

螺纹规格 d	螺距 P	a max	b min	d_k		d_a max	k		r min	x max	十字槽							l的范围	全螺纹长度l
				max	min		max	min			槽号 No.	H型			Z型
												m 参考	插入深度		m 参考	插入深度
												m 参考	min	max	m 参考	min	max
M2.5	0.45	0.9	25	4.50	4.32	3.1	1.80	1.66	0.1	1.1	1	2.7	1.20	1.62	2.4	1.10	1.35	3～25	3～30
M3	0.5	1	25	5.50	5.32	3.6	2.00	1.86	0.1	1.25	2	3.5	0.86	1.43	3.5	1.22	1.47	4～30	4～30
(M3.5)	0.6	1.2	38	6.00	5.82	4.1	2.40	2.26	0.1	1.5	2	3.8	1.15	1.73	3.7	1.34	1.80	5～35	5～40
M4	0.7	1.4	38	7.00	6.78	4.7	2.60	2.46	0.2	1.75	2	4.1	1.45	2.03	4.0	1.60	2.06	5～40	5～40
M5	0.8	1.6	38	8.50	8.28	5.7	3.30	3.12	0.2	2	2	4.8	2.14	2.73	4.6	2.26	2.72	6～50	6～40
M6	1	2	38	10.00	9.78	6.8	3.9	3.6	0.25	2.5	3	6.2	2.25	2.86	6.1	2.46	2.92	8～60	8～40
M8	1.25	2.5	38	13.00	12.73	9.2	5.0	4.7	0.4	3.2	3	7.7	3.73	4.36	7.5	3.88	4.34	10～80	10～40
技术条件	材料			螺纹公差		机械性能等级				产品公差等级						表面处理
	钢			6g		4.8、5.8				A						不经处理
	不锈钢					A2-70										简单处理
	有色金属					CU2、CU3、AL4										简单处理
注：尽可能不采用括号内的规格。
