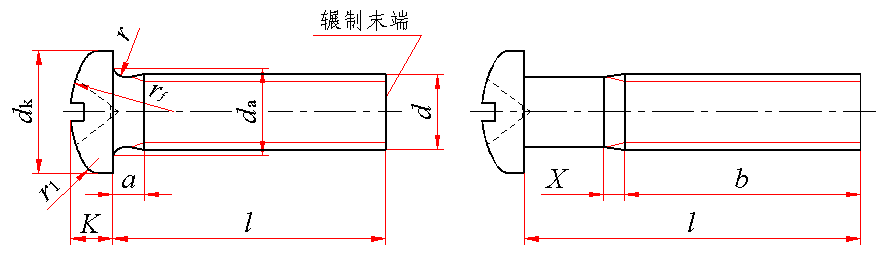

十字槽小盘头螺钉(GB/T 823—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

无螺纹部分杆径约等于中径或螺纹大径；末端按GB/T 2规定

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的H型十字槽小盘头螺钉的标记：

螺钉  GB/T 823  M5×20

螺纹

规格

d

a

max

b

min

d_a

max

d_k

k

r

min

r_f

≈

r₁

≈

X

max

十 字 槽

l的

通用

范围

全螺纹

l

的范围

max

min

max

min

槽号

No.

m

参考

插入深度

max

min

M2

0.8

25

2.6

3.5

3.2

1.4

1.26

0.1

4.5

0.6

1

1

2.2

1.01

0.60

3～20

3～20

M2.5

0.9

25

3.1

4.5

4.2

1.8

1.66

0.1

6

0.8

1.1

1

2.6

1.42

1.00

3～25

3～25

M3

1

25

3.6

5.5

5.2

2.15

2.01

0.1

7

1.0

1.25

2

3.5

1.43

0.86

4～30

4～30

(M3.5)

1.2

38

4.1

6.0

5.7

2.45

2.31

0.1

8

1.1

1.50

2

3.8

1.73

1.15

5～35

5～35

M4

1.4

38

4.7

7.0

6.64

2.75

2.61

0.2

9

1.3

1.75

2

4.1

2.03

1.45

5～40

5～40

M5

1.6

38

5.7

9.0

8.64

3.45

3.27

0.2

12

1.6

2

3

4.8

2.73

2.14

6～50

6～50

M6

2

38

6.8

10.5

10.07

4.1

3.8

0.25

14

1.9

2.5

3

6.2

2.86

2.26

8～60

8～50

M8

2.5

38

9.2

14.0

13.57

5.4

5.1

0.40

18

2.6

3.2

3

7.7

4.36

3.73

10～60

10～50

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的通用规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

3

4

5

6

8

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

min

2.8

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.5

39.5

44.5

49.5

54.05

59.05

max

3.2

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

50.50

55.95

60.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M2

M2.5

M3

M3.5

M4

M5

M6

M8

公称长度/mm

每1000件钢制品的质量 ≈

3

0.13

0.26

4

0.14

0.28

0.47

5

0.16

0.31

0.52

0.71

1.03

6

0.18

0.34

0.56

0.77

1.10

2.14

8

0.21

0.40

0.64

0.89

1.25

2.38

3.52

10

0.25

0.46

0.73

1.01

1.40

2.62

3.87

8.48

12

0.29

0.52

0.81

1.13

1.55

2.86

4.21

9.11

14

0.32

0.57

0.90

1.24

1.70

3.10

4.55

9.73

16

0.36

0.63

0.98

1.36

1.85

3.34

4.89

10.35

20

0.43

0.75

1.15

1.60

2.15

3.82

5.58

11.59

25

0.89

1.36

1.89

2.53

4.42

6.44

13.15

30

1.58

2.18

2.90

5.02

7.29

14.70

35

2.48

3.27

5.62

8.15

16.26

40

3.65

6.22

9.01

17.81

45

6.82

9.87

19.37

50

7.42

10.72

20.92

55

11.58

22.48

60

12.44

24.03
