十字槽半沉头螺钉(GB/T 820—2015)_机螺钉_螺钉_螺纹联接的标准元件_螺纹及螺纹连接_连接与紧固

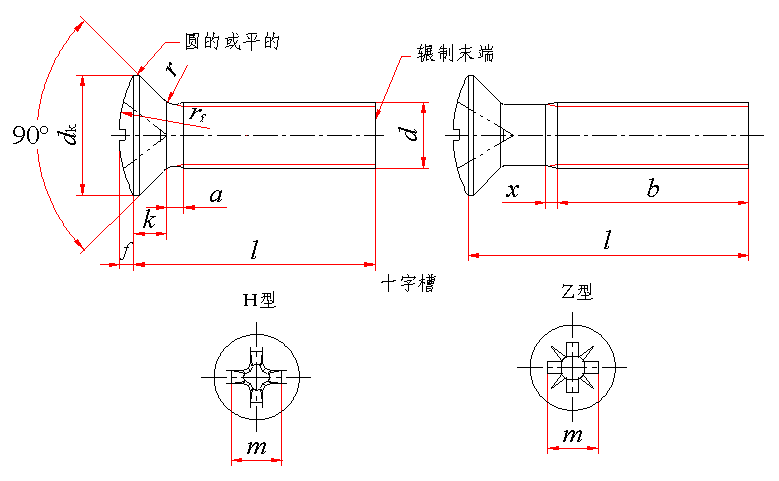

十字槽半沉头螺钉(GB/T 820—2015)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽半沉头螺钉的标记：螺钉 GB/T 820 M5×20
螺纹规格 d	螺距 P	a	b	d_k			f ≈	k	r	r_f ≈
		max	min	理论值	实际值			公称＝max	max
				max	公称＝max	min
				max	公称＝max	min
M1.6	0.35	0.7	25	3.6	3.0	2.7	0.4	1	0.4	3
M2	0.4	0.8	25	4.4	3.8	3.5	0.5	1.2	0.5	4
M2.5	0.45	0.9	25	5.5	4.7	4.4	0.6	1.5	0.6	5
M3	0.5	1	25	6.3	5.5	5.2	0.7	1.65	0.8	6
(M3.5)	0.6	1.2	38	8.2	7.30	6.94	0.8	2.35	0.9	8.5
M4	0.7	1.4	38	9.4	8.40	8.04	1	2.7	1	9.5
M5	0.8	1.6	38	10.4	9.30	8.94	1.2	2.7	1.3	9.5
M6	1	2	38	12.6	11.30	10.87	1.4	3.3	1.5	12
M8	1.25	2.5	38	17.3	15.80	15.37	2	4.65	2	16.5
M10	1.5	3	38	20	18.30	17.78	2.3	5	2.5	19.5
螺纹规格 d	x	十字槽							l的范围	全螺纹长度l
	max	槽号No.	H型			Z型
			m 参考	插入深度		m 参考	插入深度
			m 参考	max	min	m 参考	max	min
M1.6	0.9	0	1.9	1.2	0.9	1.9	1.20	0.95	3～16	3～30
M2	1	0	2	1.5	1.2	2.2	1.40	1.15	3～20	3～30
M2.5	1.1	1	3	1.85	1.50	2.8	1.75	1.50	3～25	3～30
M3	1.25	1	3.4	2.2	1.8	3.1	2.08	1.83	4～30	4～30
(M3.5)	1.5	2	4.8	2.75	2.25	4.6	2.70	2.25	5～35	5～45
M4	1.75	2	5.2	3.2	2.7	5	3.10	2.65	5～40	5～45
M5	2	2	5.4	3.4	2.9	5.3	3.35	2.90	6～50	6～45
M6	2.5	3	7.3	4.0	3.5	7.1	3.85	3.40	8～60	8～45
M8	3.2	4	9.6	5.25	4.75	9.5	5.20	4.75	10～60	10～45
M10	3.8	4	10.4	6.0	5.5	10.3	6.05	5.60	12～60	12～45
技术条件		材料	螺纹公差		机械性能等级			产品公差等级	表面处理
		钢	6g		4.8			A	不经处理
		不锈钢			A2-50、A2-70				简单处理
		有色金属			CU2、CU3、AL4				简单处理
