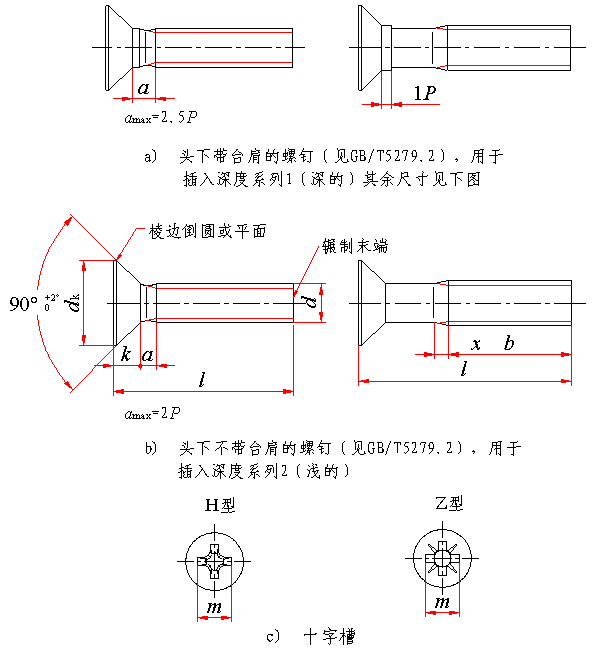

十字槽沉头螺钉 第2部分：钢8.8、不锈钢A2-70和有色金属CU2或CU3(GB/T 819.2—2016) mm | |||||||||||||
| |||||||||||||
标记示例： 螺纹规格d＝M5、公称长度l＝20mm、性能等级为8.8级、H型十字槽、其插入深度由制造者任选的系列1或系列2、不经表面处理的十字槽沉头螺钉的标记示例： 螺钉 GB/T 819.2 M5×20 如特殊情况需要指定两个系列之一者，则该系列的数码(如，系列1)应在标记中表示： 螺钉 GB/T 819.2 M5×20-H1 | |||||||||||||
螺纹规格 d | 螺矩 P | b | dk | 十字槽 系列1(深的) | |||||||||
min | 理论值 | 实际值 | H型 | Z型 | |||||||||
max | max | min | 槽号 No. | m 参考 | 插入深度 | 槽号 No. | m 参考 | 插入深度 | |||||
min | max | min | max | ||||||||||
M2 | 0.4 | 25 | 4.4 | 3.8 | 3.5 | 0 | 1.9 | 0.9 | 1.2 | 0 | 1.9 | 0.95 | 1.20 |
M2.5 | 0.45 | 25 | 5.5 | 4.7 | 4.4 | 1 | 2.9 | 1.4 | 1.8 | 1 | 2.8 | 1.48 | 1.73 |
M3 | 0.5 | 25 | 6.3 | 5.5 | 5.2 | 1 | 3.2 | 1.7 | 2.1 | 1 | 3 | 1.76 | 2.01 |
(M3.5) | 0.6 | 38 | 8.2 | 7.3 | 6.9 | 2 | 4.4 | 1.9 | 2.4 | 2 | 4.1 | 1.75 | 2.20 |
M4 | 0.7 | 38 | 9.4 | 8.4 | 8.0 | 2 | 4.6 | 2.1 | 2.6 | 2 | 4.4 | 2.06 | 2.51 |
M5 | 0.8 | 38 | 10.4 | 9.3 | 8.9 | 2 | 5.2 | 2.7 | 3.2 | 2 | 4.9 | 2.60 | 3.05 |
M6 | 1 | 38 | 12.6 | 11.3 | 10.9 | 3 | 6.8 | 3.0 | 3.5 | 3 | 6.6 | 3.00 | 3.45 |
M8 | 1.25 | 38 | 17.3 | 15.8 | 15.4 | 4 | 8.9 | 4.0 | 4.6 | 4 | 8.8 | 4.15 | 4.60 |
M10 | 1.5 | 38 | 20 | 18.3 | 17.8 | 4 | 10 | 5.1 | 5.7 | 4 | 9.8 | 5.19 | 5.64 |
螺纹规格 d | K | r | x | 十字槽 系列2(浅的) | l的范围 | ||||||||
max | max | max | H型 | Z型 | |||||||||
槽号 No. | m 参考 | 插入深度 | 槽号 No. | m 参考 | 插入深度 | ||||||||
min | max | min | max | ||||||||||
M2 | 1.2 | 0.5 | 1 | 0 | 1.9 | 0.9 | 1.2 | 0 | 1.9 | 0.95 | 1.20 | 3～20 | |
M2.5 | 1.5 | 0.6 | 1.1 | 1 | 2.7 | 1.25 | 1.55 | 1 | 2.5 | 1.22 | 1.47 | 3～25 | |
M3 | 1.65 | 0.8 | 1.25 | 1 | 2.9 | 1.4 | 1.8 | 1 | 2.8 | 1.48 | 1.73 | 4～30 | |
(M3.5) | 2.35 | 0.9 | 1.5 | 2 | 4.1 | 1.6 | 2.1 | 2 | 4 | 1.61 | 2.05 | 5～35 | |
M4 | 2.7 | 1 | 1.75 | 2 | 4.6 | 2.1 | 2.6 | 2 | 4.4 | 2.06 | 2.51 | 5～40 | |
M5 | 2.7 | 1.3 | 2 | 2 | 4.8 | 2.3 | 2.8 | 2 | 4.6 | 2.27 | 2.72 | 6～50 | |
M6 | 3.3 | 1.5 | 2.5 | 3 | 6.6 | 2.8 | 3.3 | 3 | 6.3 | 2.73 | 3.18 | 8～60 | |
M8 | 4.65 | 2 | 3.2 | 4 | 8.7 | 3.9 | 4.4 | 4 | 8.5 | 3.87 | 4.32 | 10～60 | |
M10 | 5 | 2.5 | 3.8 | 4 | 9.6 | 4.8 | 5.3 | 4 | 9.4 | 4.78 | 5.23 | 12～60 | |
技术条件 | 材料 | 螺纹公差 | 机械性能等级 | 产品公差等级 | 表面处理 | ||||||||
钢 | 6g | 8.8 | A级 | 不经处理或简单处理 镀锌钝化 | |||||||||
不锈钢 | A2-70 | ||||||||||||
有色金属 | CU2、CU3 | ||||||||||||
公称长度l的商品规格系列： mm | ||||||||||||||||||
公称 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | (55) | 60 |
min | 2.8 | 3.76 | 4.76 | 5.76 | 7.71 | 9.71 | 11.65 | 13.65 | 15.65 | 19.58 | 24.58 | 29.58 | 34.5 | 39.5 | 44.5 | 49.5 | 54.05 | 59.05 |
max | 3.2 | 4.24 | 5.24 | 6.24 | 8.29 | 10.29 | 12.35 | 14.35 | 16.35 | 20.42 | 25.42 | 30.42 | 35.5 | 40.5 | 45.5 | 50.5 | 55.95 | 60.95 |
注：尽可能不采用括号内的规格。 | ||||||||||||||||||
质量 kg | ||||||||||
螺纹规格 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
公称长度/mm | 每1000件钢制品的质量 ≈ | |||||||||
3 | 0.058 | 0.101 | 0.176 | | | | | | | |
4 | 0.069 | 0.119 | 0.206 | 0.291 | | | | | | |
5 | 0.081 | 0.137 | 0.236 | 0.335 | 0.573 | 0.825 | | | | |
6 | 0.093 | 0.152 | 0.266 | 0.379 | 0.633 | 0.903 | 1.24 | | | |
8 | 0.116 | 0.193 | 0.326 | 0.467 | 0.753 | 1.06 | 1.48 | 2.38 | | |
10 | 0.139 | 0.231 | 0.386 | 0.555 | 0.873 | 1.22 | 1.72 | 2.73 | 5.68 | |
12 | 0.162 | 0.268 | 0.446 | 0.643 | 0.993 | 1.37 | 1.96 | 3.08 | 6.32 | 9.54 |
14 | 0.185 | 0.306 | 0.507 | 0.731 | 1.11 | 1.53 | 2.20 | 3.43 | 6.96 | 10.60 |
16 | 0.208 | 0.343 | 0.567 | 0.820 | 1.23 | 1.68 | 2.44 | 3.78 | 7.60 | 11.60 |
20 | | 0.417 | 0.687 | 0.996 | 1.47 | 2.00 | 2.92 | 4.48 | 8.88 | 13.60 |
25 | | | 0.838 | 1.22 | 1.77 | 2.39 | 3.52 | 5.36 | 10.50 | 16.10 |
30 | | | | 1.44 | 2.07 | 2.78 | 4.12 | 6.23 | 12.10 | 18.70 |
35 | | | | | 2.37 | 3.17 | 4.72 | 7.11 | 13.70 | 21.20 |
40 | | | | | | 3.56 | 5.32 | 7.98 | 15.30 | 23.70 |
45 | | | | | | | 5.92 | 8.86 | 16.90 | 26.20 |
50 | | | | | | | 6.52 | 9.37 | 18.50 | 28.80 |
55 | | | | | | | | 10.60 | 20.10 | 31.30 |
60 | | | | | | | | 11.50 | 21.70 | 33.80 |
