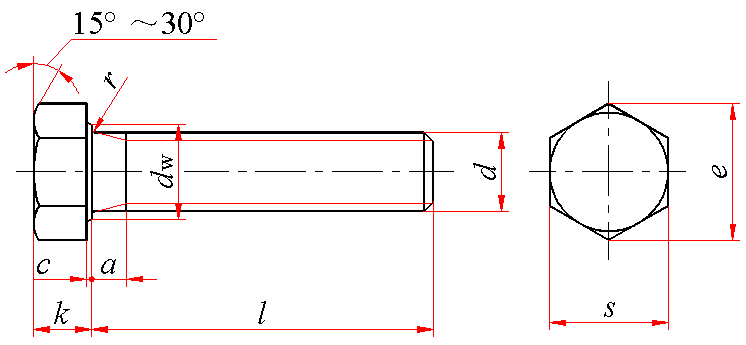

六角头螺栓细牙全螺纹(GB/T 5786—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm


标记示例：螺纹规格d＝M12×1.5、公称长度l＝80mm、细牙螺纹、性能等级为8.8级、表面氧化、全螺纹、产品等级为A级的六角头螺栓的标记：螺栓 GB/T 5786 M12×1.5×80
螺纹规格 d×P	a		c		k
	a		c		公称	A级		B级
	max	min	max	min	公称	max	min	max	min
M8×1	3	1	0.60	0.15	5.3	5.45	5.15	5.54	5.06
M10×1	3	1	0.60	0.15	6.4	6.58	6.22	6.69	6.11
(M10×1.25)	4	1.25	0.60	0.15	6.4	6.58	6.22	6.69	6.11
(M12×1.25)	4	1.25	0.60	0.15	7.5	7.68	7.32	7.79	7.21
M12×1.5	4.5	1.5	0.60	0.15	7.5	7.68	7.32	7.79	7.21
(M14×1.5)	4.5	1.5	0.60	0.15	8.8	8.98	8.62	9.09	8.51
M16×1.5	4.5	1.5	0.8	0.2	10	10.18	9.82	10.29	9.71
(M18×1.5)	4.5	1.5	0.8	0.2	11.5	11.715	11.285	11.85	11.15
M20×1.5	4.5	1.5	0.8	0.2	12.5	12.715	12.285	12.85	12.15
(M20×2)	6	2	0.8	0.2	12.5	12.715	12.285	12.85	12.15
(M22×1.5)	4.5	1.5	0.8	0.2	14.00	14.215	13.785	14.35	13.65
M24×2	6	2	0.8	0.2	15	15.215	14.785	15.35	14.65
(M27×2)	6	2	0.8	0.2	17	—	—	17.35	16.65
M30×2	6	2	0.8	0.2	18.7	—	—	19.12	18.28
(M33×2)	6	2	0.8	0.2	21	—	—	21.42	20.58
M36×3	9	3	0.8	0.2	22.5	—	—	22.92	22.08
(M39×3)	9	3	1.0	0.3	25	—	—	25.42	24.58
M42×3	9	3	1.0	0.3	26	—	—	26.42	25.58
(M45×3)	9	3	1.0	0.3	28	—	—	28.42	27.58
M48×3	9	3	1.0	0.3	30	—	—	30.42	29.58
(M52×4)	12	4	1.0	0.3	33	—	—	33.5	32.5
M56×4	12	4	1.0	0.3	35	—	—	35.5	34.5
(M60×4)	12	4	1.0	0.3	38	—	—	38.5	37.5
M64×4	12	4	1.0	0.3	40	—	—	40.5	39.5
螺纹规格 d×P	d_w min		e min		r min	s			l的范围
	d_w min		e min			公称＝max	min
	A级	B级	A级	B级		公称＝max	A级	B级
M8×1	11.63	11.47	14.38	14.20	0.4	13.00	12.73	12.57	16～80
M10×1	14.63	14.47	17.77	17.59	0.4	16.00	15.73	15.57	20～100
(M10×1.25)	14.63	14.47	17.77	17.95	0.4	16.00	15.73	15.57	20～100
(M12×1.25)	16.63	16.47	20.03	19.85	0.6	18.00	17.73	17.57	25～120
M12×1.5	16.63	16.47	20.03	19.85	0.6	18.00	17.73	17.57	25～120
(M14×1.5)	19.64	19.15	23.36	22.78	0.6	21.00	20.67	20.16	30～140
M16×1.5	22.49	22	26.75	26.17	0.6	24.00	23.67	23.16	35～160
(M18×1.5)	25.34	24.85	30.14	29.56	0.6	27.00	26.67	26.16	35～180
M20×1.5	28.19	27.7	33.53	32.95	0.8	30.00	29.67	29.16	40～200
(M20×2)	28.19	27.7	33.53	32.95	0.8	30.00	29.67	29.16	40～200
(M22×1.5)	31.71	31.35	37.72	37.29	0.8	34.00	33.38	33.00	45～220
M24×2	33.61	33.25	39.98	39.55	0.8	36.00	35.38	35.00	40～200
(M27×2)	—	38	—	45.2	1	41	—	40	55～260
M30×2	—	42.75	—	50.85	1	46	—	45	40～200
(M33×2)	—	46.55	—	55.37	1	50	—	49	65～360
M36×3	—	51.11	—	60.79	1	55.0	—	53.8	40～200
(M39×3)	—	55.86	—	66.44	1	60.0	—	58.8	80～380
M42×3	—	59.95	—	71.3	1.2	65.0	—	63.1	80～420
(M45×3)	—	64.7	—	76.95	1.2	70.0	—	68.1	90～440
M48×3	—	69.45	—	82.6	1.6	75.0	—	73.1	100～480
(M52×4)	—	74.2	—	88.25	1.6	80.0	—	78.1	100～500
M56×4	—	78.66	—	93.56	2	85.0	—	82.8	120～500
(M60×4)	—	83.41	—	99.21	2	90.0	—	87.8	120～500
M64×4	—	88.16	—	104.86	2	95.0	—	92.8	130～500
技术条件	材料		螺纹公差	机械性能等级		公差产品等级			表面处理
	钢		6g	d≤39mm：5.6、8.8、10.9 d＞39mm：按协议		d≤24mm和l≤10d或l≤150mm(按较小值)：A d＞24mm或l＞10d或l＞150mm(按较小值)：B			氧化
	不锈钢			d≤24mm：A2-70、A4-70 24mm＜d≤39mm：A2-50、A4-50 d＞39mm：按协议					简单处理
	有色金属			CU2、CU3、AL4					简单处理
注：1．带括号的规格为非优选的螺纹规格。 2．A级用于d＝8～24mm和l≤10d或l≤150mm(按较小值)；B级用于d＞24mm或l＞10d或l＞150mm(按较小值)的螺栓。 3．螺纹末端应倒角(GB/T 2)。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称		16	20	25	30	35	40	45	50	55	60	65	70	80
A级	min	15.65	19.58	24.58	29.58	34.5	39.5	44.5	49.5	54.4	59.4	64.4	69.4	79.4
A级	max	16.35	20.42	25.42	30.42	35.5	40.5	45.5	50.5	55.6	60.6	65.6	70.6	80.6
B级	min	—	—	—	—	—	38.75	43.75	48.75	53.5	58.5	63.5	68.5	78.5
B级	max	—	—	—	—	—	41.25	46.25	51.25	56.5	61.5	66.5	71.5	81.5
公称		90	100	110	120	130	140	150	160	180	200	220	240	260
A级	min	89.3	99.3	109.3	119.3	129.2	139.2	149.2	—	—	—	—	—	—
A级	max	90.7	100.7	110.7	120.7	130.8	140.8	150.8	—	—	—	—	—	—
B级	min	88.25	98.25	108.25	118.25	128	138	148	158	178	197.7	217.7	237.7	257.4
B级	max	91.75	101.75	111.75	121.75	132	142	152	162	182	202.3	222.3	242.3	262.6
公称		280	300	320	340	360	380	400	420	440	460	480	500
A级	min	—	—	—	—	—	—	—	—	—	—	—	—
A级	max	—	—	—	—	—	—	—	—	—	—	—	—
B级	min	277.4	297.4	317.15	337.15	357.15	377.15	397.15	416.85	436.85	456.85	476.85	496.85
B级	max	282.6	302.6	322.85	342.85	362.85	382.85	402.85	423.15	443.15	463.15	483.15	503.15

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
优选的螺纹规格
螺纹规格	M8×1	M10×1	M12×1.5	M16×1.5	M20×1.5	M24×2	M30×2	M36×3	M42×3	M48×3	M56×4	M64×4
公称长度 /mm	每1000件钢制品的质量 ≈
16	10.80
20	12.11	20.91
25	13.75	23.57	33.79
30	15.39	26.23	37.49
35	17.03	28.89	41.18	84.64
40	18.67	31.55	44.88	91.54	160.1	248.2	448.2	707.7
45	20.30	34.21	48.58	98.43	171.2	263.9	473.4	743.2
50	21.94	36.88	52.28	105.3	182.3	279.7	498.6	778.8
55	23.58	39.54	55.98	112.2	193.3	295.5	523.9	814.3
60	25.22	42.20	59.68	119.1	204.4	311.2	549.1	849.8
65	26.86	44.86	63.38	126.0	215.5	327.0	574.4	885.3
70	28.50	47.52	67.07	132.9	226.6	342.8	599.6	920.9
80	31.78	52.84	74.47	146.7	248.7	374.3	650.1	991.9
90		58.16	81.87	160.5	270.9	405.8	700.6	1063	1558
100		63.49	89.27	174.3	293.0	437.4	751.1	1134	1657	2344
110			96.66	188.0	315.2	468.9	801.6	1205	1755	2474
120			104.1	201.8	337.3	500.4	852.0	1276	1854	2604	3661
130				215.6	359.5	532.0	902.5	1347	1952	2734	3836	5250
140				229.4	381.6	563.5	953.0	1418	2050	2864	4011	5482
150				243.2	403.8	595.0	1004	1489	2149	2995	4186	5713
160				257.0	425.9	626.6	1054	1560	2247	3125	4361	5945
180					470.2	689.6	1155	1702	2444	3385	4711	6408
200					514.5	752.7	1256	1845	2641	3645	5061	6871
220									2838	3906	5411	7334
240									3034	4166	5761	7797
260									3231	4426	6111	8260
280									3428	4686	6461	8723
300									3625	4947	6811	9186
320									3821	5207	7161	9649
340									4018	5467	7511	10112
360									4215	5728	7861	10575
380									4412	5988	8211	11308
400									4609	6248	8561	11501
420									4805	6509	8911	11964
440										6769	9261	12427
460										7029	9611	12890
480										7289	9961	13353
500											10311	13816
非优选的螺纹规格
螺纹规格	M10×1.25	M12×1.25	M14×1.5	M18×1.5	M20×2	M22×1.5	M27×2	M33×2	M39×3	M45×3	M52×4	M60×4
公称长度 /mm	每1000件钢制品的质量 ≈
20	20.53
25	23.10	34.36
30	25.67	38.17	55.46
35	28.24	41.99	60.63	115.2
40	30.80	45.80	65.81	124.0	157.0
45	33.37	49.61	70.98	132.9	167.7	223.2
50	35.94	53.42	76.15	141.8	178.4	236.7
55	38.51	57.24	81.32	150.6	189.0	250.3	399.3
60	41.07	61.05	86.50	159.5	199.7	263.8	419.6
65	43.64	64.86	91.67	168.3	210.4	277.3	439.8	728.5
70	46.21	68.68	96.84	177.2	221.1	290.9	460.0	759.3
80	51.34	76.30	107.2	194.9	242.5	318.0	500.5	820.9	1235
90	56.48	83.93	117.5	212.6	263.8	345.0	540.9	882.5	1319	1868
100	61.61	91.55	127.9	230.4	285.2	372.1	581.4	944.2	1404	1982	2847
110		99.18	138.2	248.1	306.6	399.2	621.8	1006	1488	2095	3001
120		106.8	148.6	265.8	327.9	426.2	662.3	1067	1572	2209	3155	4333
130			158.9	283.5	349.3	453.3	702.7	1129	1656	2323	3308	4535
140			169.3	301.3	370.7	480.4	743.2	1191	1740	2436	3462	4737
150				319.0	392.1	507.5	783.6	1252	1824	2550	3616	4939
160				336.7	413.4	534.5	824.1	1314	1908	2664	3770	5142
180				372.1	456.2	588.7	905.0	1437	2077	2891	4077	5546
200					498.9	642.8	985.9	1560	2245	3119	4385	5951
220						697.0	1067	1684	2413	3346	4693	6355
240							1148	1807	2582	3574	5000	6760
260							1229	1930	2750	3801	5308	7164
280								2053	2918	4029	5615	7569
300								2177	3087	4256	5923	7974
320								2300	3255	4483	6231	8378
340								2423	3423	4711	6538	8783
360								2546	3592	4938	6846	9187
380									3760	5166	7153	9592
400										5393	7461	9996
420										5621	7769	10401
440										5848	8076	10805
460											8384	11210
480											8691	11615
500											8999	12019
