扩口式压力表管接头和接头体尺寸(摘自GB/T 5645—2008)　　　　　　　　　　　　　　　mm

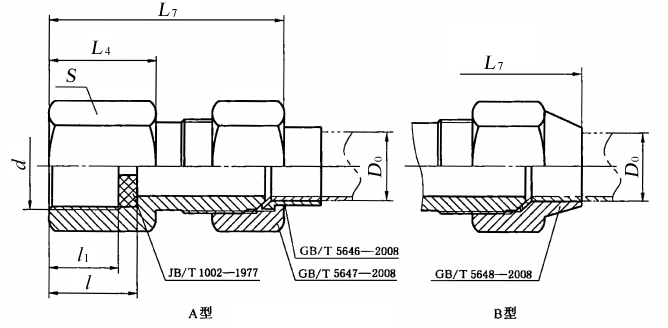

图1　扩口式压力表管接头

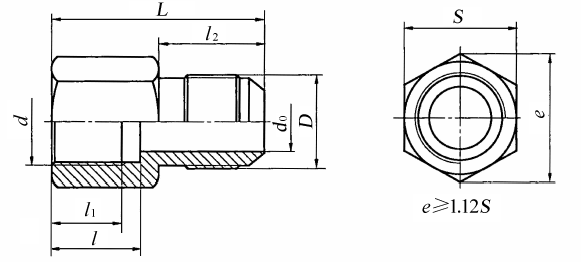

图2　扩口式压力表接头体

标记示例

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式压力表管接头标记为：

管接头　　GB/T 5645　　A10

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式压力表接头体标记为：

接头体　　GB/T 5645　　A10

管子外径

D₀

d₀

d

D

l

l₁

l₂

L

L₄

L₇≈

S

A型

B型

6

4

M10×1

G1/8

M12×1.5

10.5

5.5

16

30.5

14.5

36

41

14

M14×1.5

G1/4

13.5

8.5

33.5

17.5

39

44

17

M20×1.5

G1/2

19

12

40

24

45.5

50

24

14

12

M22×1.5

19.5

43.5

49.5

65
