扩口式过板弯通管接头和接头体尺寸(摘自GB/T 5644—2008)

扩口式过板弯通管接头和接头体尺寸(摘自GB/T 5644—2008)　　　　　　　　　　　　　　　　　　mm

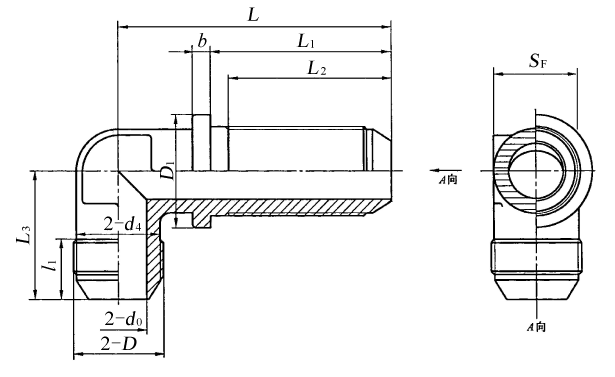

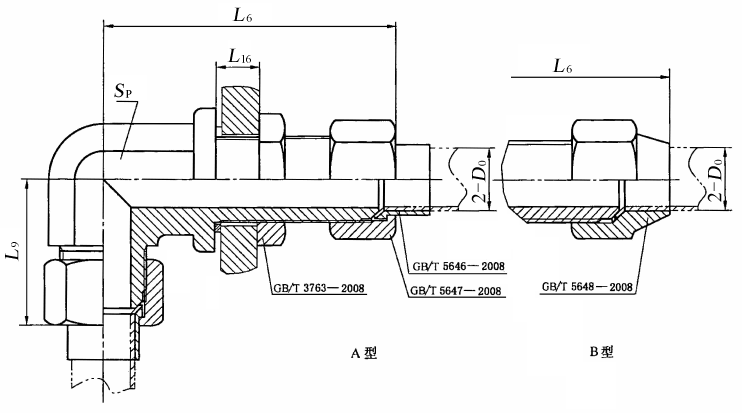

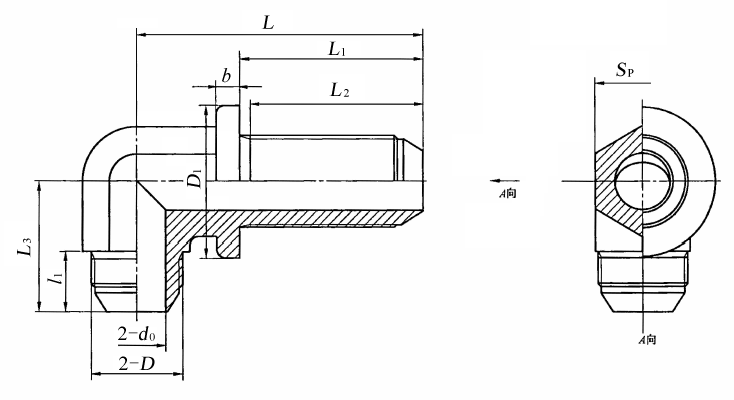

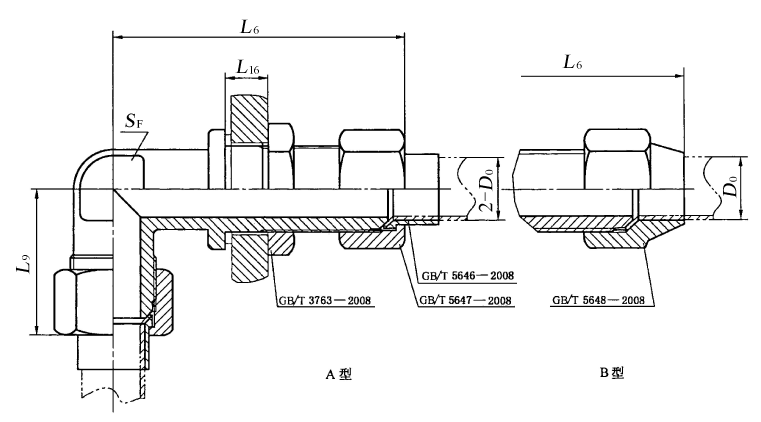

图1　扩口式过板弯通管接头图2　扩口式过板弯通接头体图3　扩口式过板弯通管接头图4　扩口式过板弯通接头体标记示例扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式过板弯通管接头标记为：管接头　　GB/T 5644　　A10 扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式过板弯通接头体标记为：接头体　　GB/T 5644　　A10
管子外径 D₀	d₀	D	d₄	L₆≈		L₉≈		l₁	L	L_l	L₂	L₃	L₁₆ max	D₁	b	S
管子外径 D₀	d₀	D	d₄	A型	B型	A型	B型	l₁	L	L_l	L₂	L₃	L₁₆ max	D₁	b	S_F	S_P
4	3	M10×1	8	56	—	25.5	30	9.5	46	34	31	20.5	20.5	14	3	8	10
5	3.5	M10×1	8	56	60.5	25.5	30	9.5	46	34	31	20.5	20.5	14		8	10
6	4	M12×1.5	10	63.5	68.5	29.5	34.5	12	52	38	34	24	21.5	17		10	12
8	6	M14×1.5	11	69.5	77	35.5	43	13.5	56	40	35.5	28.5		19	4	12	14
10	8	M16×1.5	13	71.5	80.5	37.5	46.5	14.5	58	41	36.5	30.5		21		14	17
12	10	M18×1.5	15	75	86.5	38	49.5	14.5	62	43	38.5	31.5	23.5	23		17	19
14	12	M22×1.5	19	75.5	91	39.5	55	15	64	44	39.5	34	24.5	27		19	22
16	14	M24×1.5	21	73	95	41.5	57.5	15.5	67	45	40.5	35.5	25	29		22	24
18	15	M27×1.5	24	83	103	43	63	16	72	48	43.5	37.5	28	32		24	27
20	17	M30×2	27	84.5	—	50	—	20	78	53	47	43	28.5	35	5	27	30
22	19	M33×2	30	96.5	—	53	—		82	55	49	45.5	29.5	39		30	34
25	22	M36×2	33	102	—	55	—		86	56	50	47	30	42		34	36
28	24	M39×2	36	105	—	58.5	—	21.5	88	58	52	50	30.5	45		36	41
32	27	M42×2	39	112	—	61	—	22.5	95	59	53	52.5	30.5	48		41	46
34	30	M45×2	42	113.5	—	62.5	—	22.5	96	60	54	54	31	51		46	46
